INSTALLATION DE LA PLAQUE DE RUE
nstaller le boîtier d'encastrement.
I

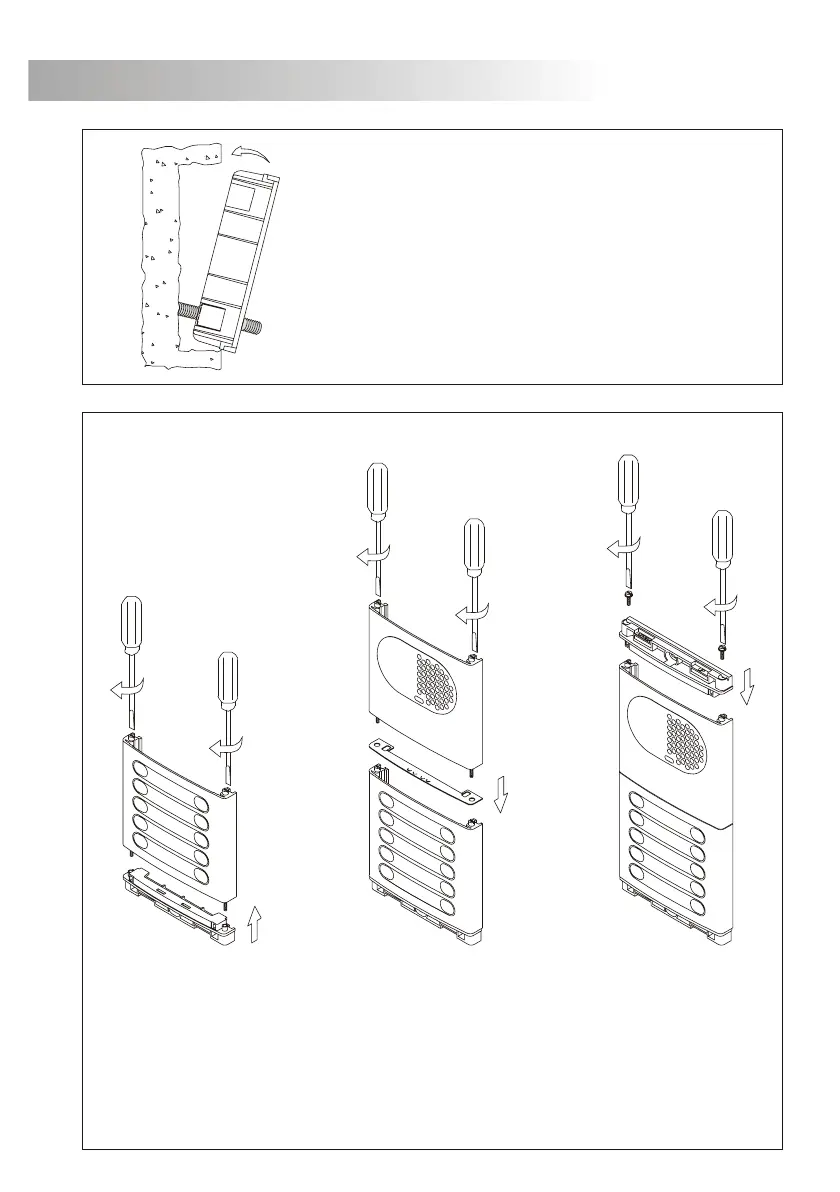

ontage des modules de la plaque de rue.
M
Insérer la traverse de fixation inférieure (marquée ABAJO) dans le module inférieur du
portier et visser les deux axes filetés.
Insérer la lamelle de séparation entre les modules inférieur et le suivant,
assurez-vous que les encoches du séparateur restent à l'intérieur du portier. Fixer le
deuxième module en vissant les axes filetés. Répéter l'opération pour les portiers
composés de plus de 1 module (le nombre maximum de modules est 3).
Insérer le traverse de fixation supérieure (marquée ARRIBA) dans le dernier module et fixer
cette dernière au moyen des vis fournies.
Passer les câbles à travers le boîtier d'encastrement,
encastrer celui-ci et le mettre de niveau.
Une fois le boîtier installé, ôter les protections adhésives
des orifices de fixation de la plaque de rue.
20
INSTALLATION DE LA PLAQUE DE RUE
ontage du micro-hp.
M
Insérer le micro-hp dans le module grille.
Pour un assemblage parfait, aligner
le poussoir d'éclairage du porte-nom et
le microphone du micro-hp avec les
perçages du panneau frontal prévus à cet effet.
ixation de la plaque de rue sur le boîtier d'encastrement.
F
Déterminer le sens d'ouverture de la plaque de rue. Positionner les
deux tiges charnières, qui doivent être passées dans les fixations
métalliques se trouvant aux extrémités des têtes, comme indiqué
sur le dessin. Si les tiges charnières sont placées dans les
fixations inférieures, l'ouverture du portier s'effectuera
vers le bas; si elles sont placées dans les fixations droites,
le portier s'ouvrira de gauche à droite.
Pour fixer la plaque de rue au boîtier d'encastrement,
introduire les deux tiges charnières dans les
passants du boîtier d'encastrement, prévus à
cet effet.
