PRECAUCIONES DE SEGURIDAD
- Teléfono con instalación simplificada (bus de 2 hilos no polarizados).
- Hasta 4 teléfonos/monitores por vivienda (principal, secundario1, secundario 2 y secundario 3).
- Hasta 32 viviendas/teléfonos por instalación.
- Secreto total de conversación.
- Regulador de volumen de llamada (máximo, medio y sin volumen).
- Entrada para llamada desde la puerta interior de la vivienda.
- Salida a sonería auxiliar.
- Tonos de llamada diferenciados, para identificar la procedencia de la llamada: placa, intercomunicación
y puerta interior de la vivienda.
- Pulsador de activación abrepuertas 1.
- Pulsador de intercomunicación / activación abrepuertas 2 / activación luz (requiere módulo SAR-GB2 y
SAR-12/24). Importante:La función activación luz sólo con teléfonos T-562 con V.03 y posteriores.
- Pulsador para configurar los tonos de llamada (en el interior del teléfono).
- Microinterruptores para configurar la dirección del teléfono (código de llamada), principal/secundario,
final de línea y activar la función "modo doctor" (en el interior del teléfono).
- Cuando se instale o modifique el equipo, hacerlo sin alimentación.
- La instalación y manipulación de estos equipos deben ser realizado por personal autorizado.
- Toda la instalación debe viajar al menos a 40 cm. de cualquier otra instalación.
- No apretar excesivamente los tornillos de la regleta.
- Instale el teléfono en un lugar seco y protegido sin riesgo de goteo o proyecciones de agua.
- Evite emplazamientos cercanos a fuentes de calor, húmedos, polvorientos o con mucho humo.
-Antes de conectar el equipo, verificar el conexionado entre placa, alimentador y teléfonos.
- Siga en todo momento las instrucciones de este manual.
CARACTERÍSTICAS
FUNCIONAMIENTO DEL SISTEMA
- Para realizar la llamada, el visitante deberá presionar el pulsador correspondiente a la vivienda
con la que desea establecer comunicación; un tono acústico advertirá de que la llamada se está
realizando y el led de la placa se iluminará. Si la síntesis de voz está habilitada el mensaje
“llamando” nos indicará que la llamada se está realizando. En ese instante, el teléfono(s) de la
vivienda recibe(n) la llamada. Si se ha presionado por equivocación el pulsador de otra vivienda,
pulsar sobre el que corresponda de la vivienda deseada, cancelando así la primera llamada.
- La llamada tiene una duración de 40 segundos. Si la llamada no es atendida antes de 40
segundos, el led se apagará y el canal quedará libre.
- Para establecer comunicación, descolgar el auricular de cualquier teléfono de la vivienda, el led de la
placa se iluminará.
- La comunicación tendrá una duración de un minuto y medio o hasta colgar el auricular. Finalizada
la comunicación, los leds y se apagarán y el canal quedará libre. Si la síntesis de voz está
habilitada, el mensaje “llamada finalizada” nos indicará en la placa que la llamada ha finalizado.
- Si se desea abrir la puerta, presionar el pulsador (si existe y desea abrir la 2ª puerta presione el
pulsador ) durante los procesos de llamada o comunicación: una sola pulsación activa el
abrepuertas durante cinco segundos, el led de la placa se iluminará también durante cinco segundos.
Si la síntesis de voz está habilitada, el mensaje “puerta abierta” nos será indicado en la placa.
- La descripción de los pulsadores de función se encuentran en la página 3.
*
( )
*
( )
Para más información ver manual de usuario “T562 GB2 (cód. 50121599)”.
https://doc.golmar.es/search/manual/50121599
3

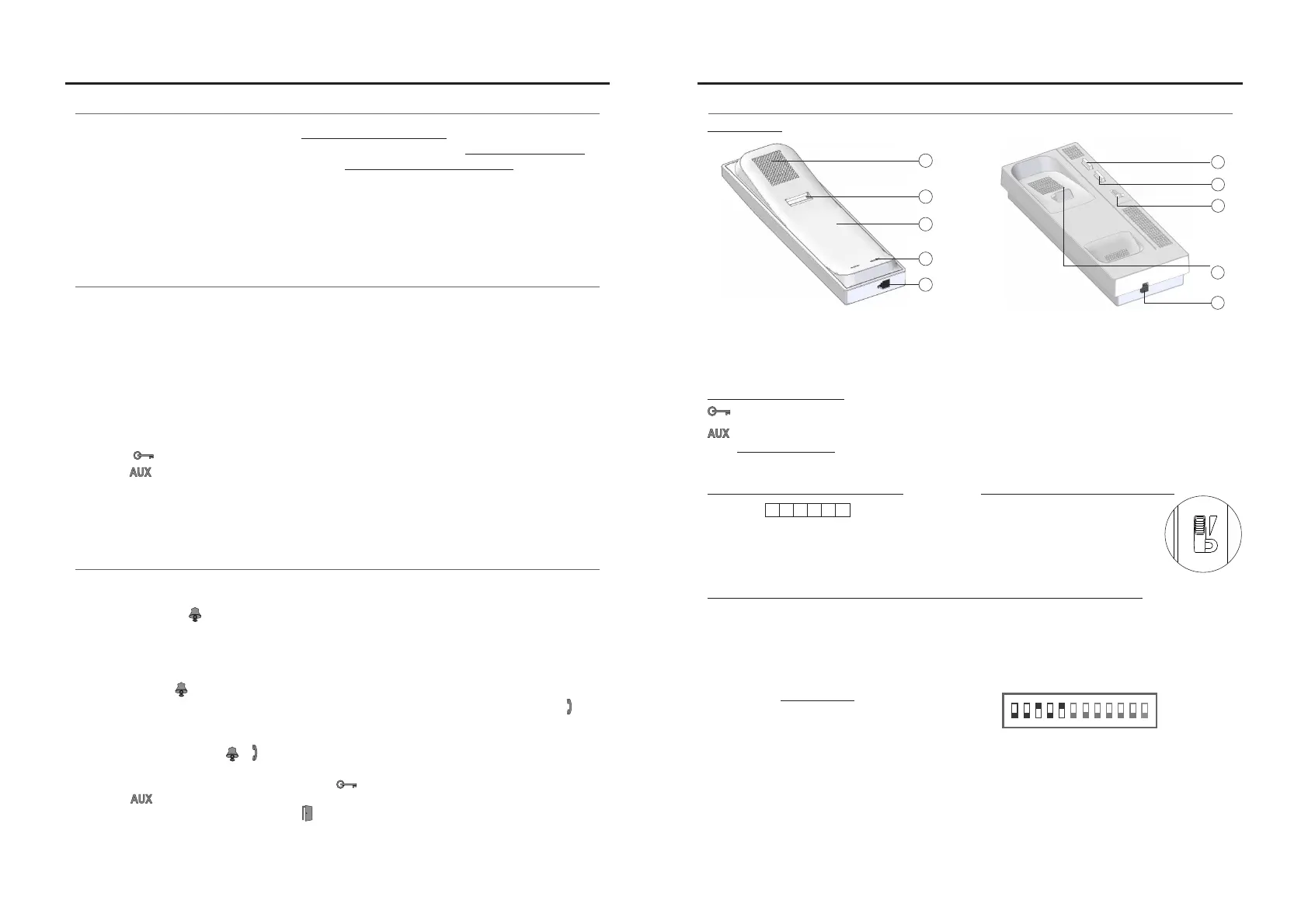

DESCRIPCIÓN DEL TELÉFONO
*
( )
Durante los procesos de recepción de llamada o comunicación, permite activar el abrepuertas 1.
Durante los procesos de recepción de llamada o comunicación, permite activar el abrepuertas 2.
Sistema en reposo:
- Con el auricular descolgado realiza la función de intercom.
- Con el auricular colgado activa la función luz (requiere los módulos SAR-GB2 y SAR-12/24).
Pulsadores de función:
Regulación volumen de llamada:
*
( )
Para más información ver manual de usuario “T562 GB2 (cód. 50121599)”.
https://doc.golmar.es/search/manual/50121599
TELÉFONO T562 GB2 TELÉFONO T562 GB2
a
d
c
e
b
g
e
a.
b.
c.
d.
e.
Brazo auricular.
Rejilla difusión sonido.
Orificio micrófono.
Hueco de sujeción.
Conectores para cordón telefónico.
f
h
i
Pulsador de abrepuertas.
Pulsador de colgado.
Pulsador de función auxiliar.
Regulación de volumen.
f.
g.
h.
i.
MAX
OFF
El teléfono permite elregular
volumen de llamada con un
valor máximo, medio o sin
volumen.
Descripción microinterruptor y configuración dirección (código) teléfono:
*
( )
1 2 3
ON
Ejemplo: 0 + 0 +4+0+16 = 20
Interruptor nº: 1 2 3 4 5
Valor en ON: 1 2 4 8 16
Tabla de valores
4 5 6
Dip1 aDip5: Con!gurar la dirección del teléfono (dirección 0 a 31).
Dip6 yDip7: Dejar en OFF.
Los interruptores colocados en la posición OFF tienen valor cero.
En la posición ON tienen asignados los valores de la tabla adjunta.
El código del teléfono será igual a la suma de valores de los interruptores colocados en ON.
Dip8 y Dip9: Con!gura el teléfono como principal/secundario. Dip8 y Dip9 a OFF principal, Dip8 a ON y Dip9 a OFF
secundario 1, Dip8 a OFF y Dip9 a ON secundario 2, Dip8 y Dip9 a ON secundario 3.
Dip10: Dejar en OFF.
Dip11: Con!gura el !nal de línea. En instalaciones con sólo teléfonos debe estar siempre en OFF. En
instalaciones mixtas de monitores con teléfonos en la misma vivienda, colocar en ON en aquellos teléfonos en
los que acabe el recorrido del cable del bus y dejar en OFF sólo en teléfonos intermedios.
Dip12: Dejar en OFF de!ne como "sin volumen" la posición OFF del interruptor de regulación de volumen.
Poner a ON de!ne como función "modo doctor" la posición OFF del interruptor de regulación de volumen.
Descripción bornes de conexión:
Conexión Bus.
Conexión a timbre de puerta.
Conexión sonería auxiliar, (SAR-12/24).
(12Vcc/50mA máximo).
L1 L2, :
HZ ,
:
SA , :
SAL1 L2
_
HZ
_
_
_
7 8 9 10 11 12
Descripción:
