Pasar la instalación por el hueco realizado en la caja de empotrar. Empotrar, enrasar
y nivelar la caja. Una vez colocada extraer los adhesivos antiyeso de los orificios
de fijación del monitor.
INSTALACIÓN DEL MONITOR
10
Colocar la caja de empotrar.
Colocar el monitor perpendicular a la regleta, haciendo coincidir los agujeros de la
base del monitor con los de sujeción de la regleta, a continuación cerrar el monitor
ejerciendo una leve presión sobre la parte inferior del monitor hasta escuchar el 'clic'
de la pestaña de fijación de la regleta; tal como muestra el dibujo.
Fijar el monitor a la caja de empotrar mediante los tornillos suministrados. Finalizar el
montaje del monitor colocando el frontal ejerciendo una leve presión.
Colocar el monitor.
CE-SZENA
87
194
42
Módulo
An
Al
P
Preparación de la entrada de cables.
Romper el tabique para la entrada de cables por la parte superior e inferior de la caja.
Ubicación de la caja de empotrar.
Realizar un agujero en la pared que ubique la parte superior de la caja de empotrar a una
altura de 1,60m. del suelo. La distancia mínima entre los laterales de la caja de empotrar
y cualquier objeto debe ser de 5 cm.
9

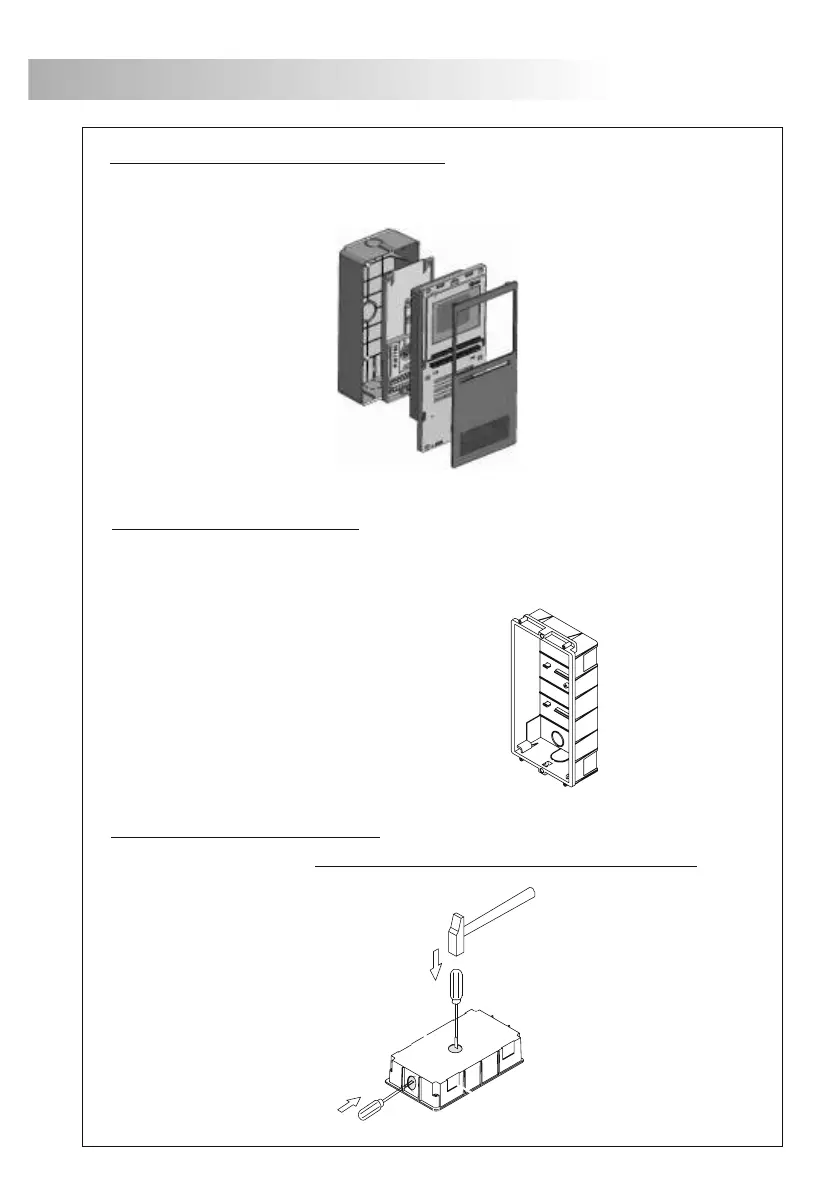

Monitor Szena montado en caja de empotrar:
Evite emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo.
INSTALACIÓN DEL MONITOR
Cerrar el monitor.
2,9 x 19
DIN-7981
2,9 x 19
DIN-7981
