7
6. Befestigen Sie die Abdeckkappe mit dem Montagematerial
an einer Decke oder Wand in 1,8 - 2,5 m Höhe. Achten Sie
hierbei auf die Kabelführung und die seitliche Ausrichtung.
Der Erfassungsbe reich ist 180° in einem Abstand von max.
12 m.
Im Lieferumfang ist Montagematerial für Betonwände / -decken
enthalten. Andere Materialien benötigen u.U. anderes Montage-
material.

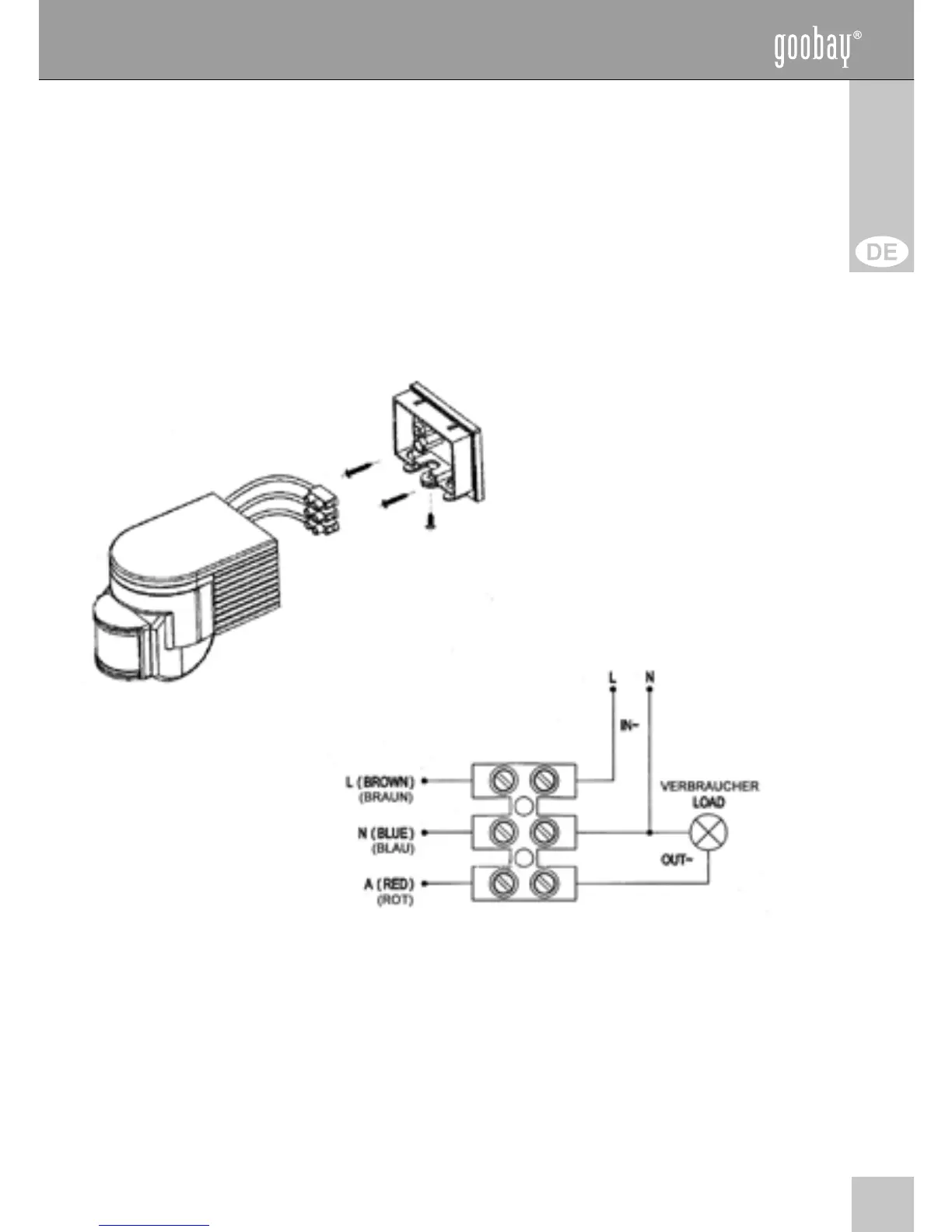

Bewegungsmelder Abdeckkappe
Beispielabbildung: Die
Form des Bewegungs-
melders kann abweichen.
7. Installieren Sie alle Kabel wie folgt:
Phase (Leiter)
Nullleiter (Masse)
Verbraucher (Lampe)
8. Stecken Sie die Lüsterklemme nach dem Anschluss auf die
dafür vorgesehenen Haltenasen.
9. Verbinden Sie Abdeckkappe und Bewegungsmelder und
sichern Sie die Verbindung mit der Kreuzschlitzschraube.
10. Richten Sie den Bewegungsmelder durch Drehen und
Neigen der Sensoreinheit aus.
11. Stellen Sie die Sicherung wieder an.
