INSTALLATION
Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt erworben haben.
BITTE LESEN SIE DIESE GEBRAUCHSANWEISUNG AUFMERKSAM DURCH, BEVOR
SIE DEN WARMWASSERBEREITER INSTALLIEREN UND IN BETRIEB NEHMEN.
Der Warmwasserbereiter ist im Einklang mit den gültigen Standards hergestellt und amtlich getestet
worden. Ebenso wurde auch das Sicherheitszertifikat und das Zertifikat EMV (elektromagnetische
Verträglichkeit) ausgestellt. Die technischen Eigenschaften sind auf dem Typenschild angegeben, welches
sich am Boden des Kessles in der Nähe der Anschlussrohre befindet. Der Warmwasserbereiter darf nur
von einem Fachmann an die Wasserleitung und an das Stromnetz angeschlossen werden. Die Eingriffe ins
Geräteinnere aufgrund einer Reparatur oder der Kalkbeseitigung sowie auch wegen der Prüfung oder des
Austausches der Antikorrosions-Schutzanode dürfen nur vom bevollmächtigten Kundendienst erfolgen.
Der Warmwasserbereiter ist möglichst nahe an Abnahmestellen zu installieren. Bei der Installation in einem
Raum mit Badewanne oder Dusche sind unbedingt die Anforderungen des Standards IEC 60364-7-701
(VDE 0100, Teil 701) zu beachten. Er ist mittels Wandschrauben mit Nominaldurchmesser von mindestens
8 mm an der Wand zu befestigen. Eine Wand mit schlechter Tragfähigkeit muss an der Befestigungsstelle
verstärkt werden. Der Warmwasserbereiter FTG 30 E5 darf nur in senkrechter Position an die Wand
installiert werden, die anderen Modelle kann man aber sowohl in senkrechter als auch in waagerechter
Position mit den Anschlussrohren unbedingt nach links an die Wand installieren. Wegen der eventuellen
späteren Serviceeingriffen empfehlen wir die Montage des Warmwasserbereiters nach Einbaudimensionen
(Siehe Abb. 1 und Abb. 2)

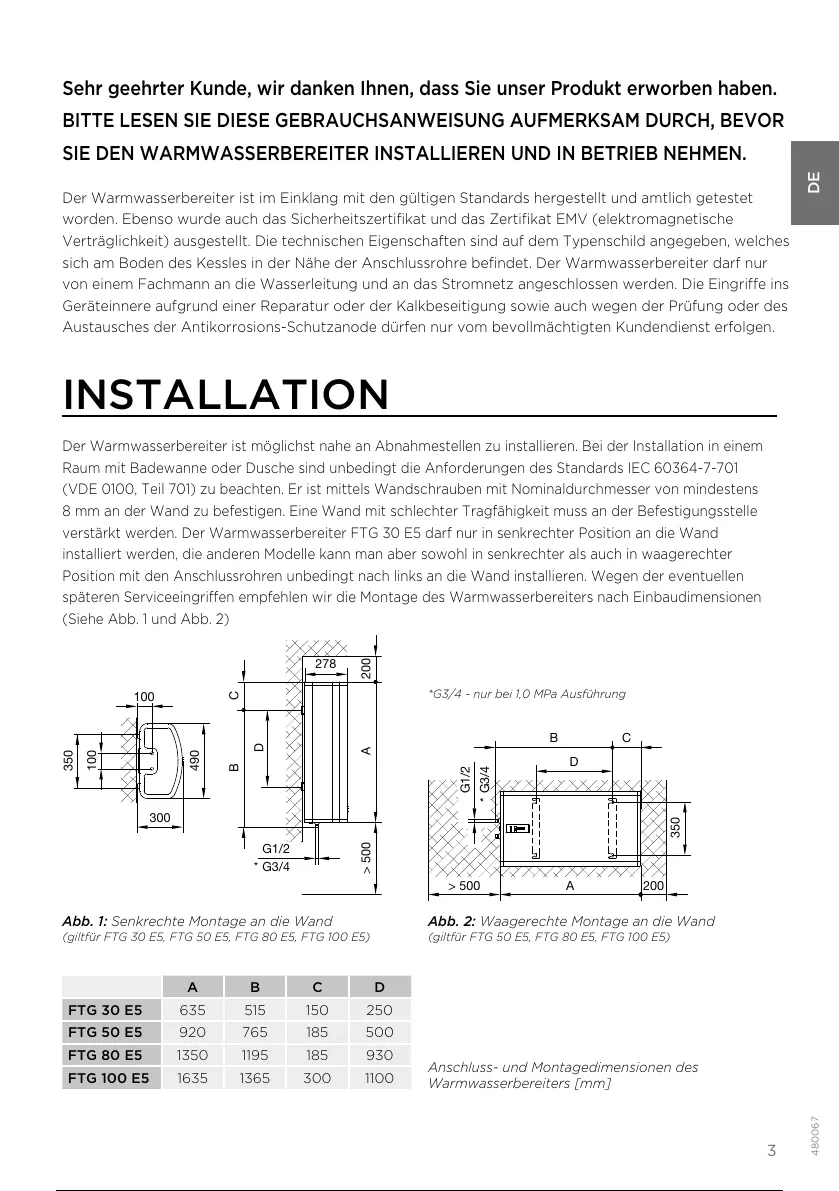

Abb. 1: Senkrechte Montage an die Wand
(giltfür FTG 30 E5, FTG 50 E5, FTG 80 E5, FTG 100 E5)
*G3/4 - nur bei 1,0 MPa Ausführung
Anschluss- und Montagedimensionen des
Warmwasserbereiters [mm]
Abb. 2: Waagerechte Montage an die Wand
(giltfür FTG 50 E5, FTG 80 E5, FTG 100 E5)
A B C D
FTG 30 E5 635 515 150 250
FTG 50 E5 920 765 185 500
FTG 80 E5 1350 1195 185 930
FTG 100 E5 1635 1365 300 1100
B
D
A
300
100
278
> 500 200
C
B
D
A> 500 200
C
G1/2 G3/4
350
350 490 100
*
G1/2
G3/4
*
B
D
A
300
100
278
> 500 200
C
B
D
A> 500 200
C
G1/2 G3/4
350 350
490 100
*
G1/2
G3/4
*
