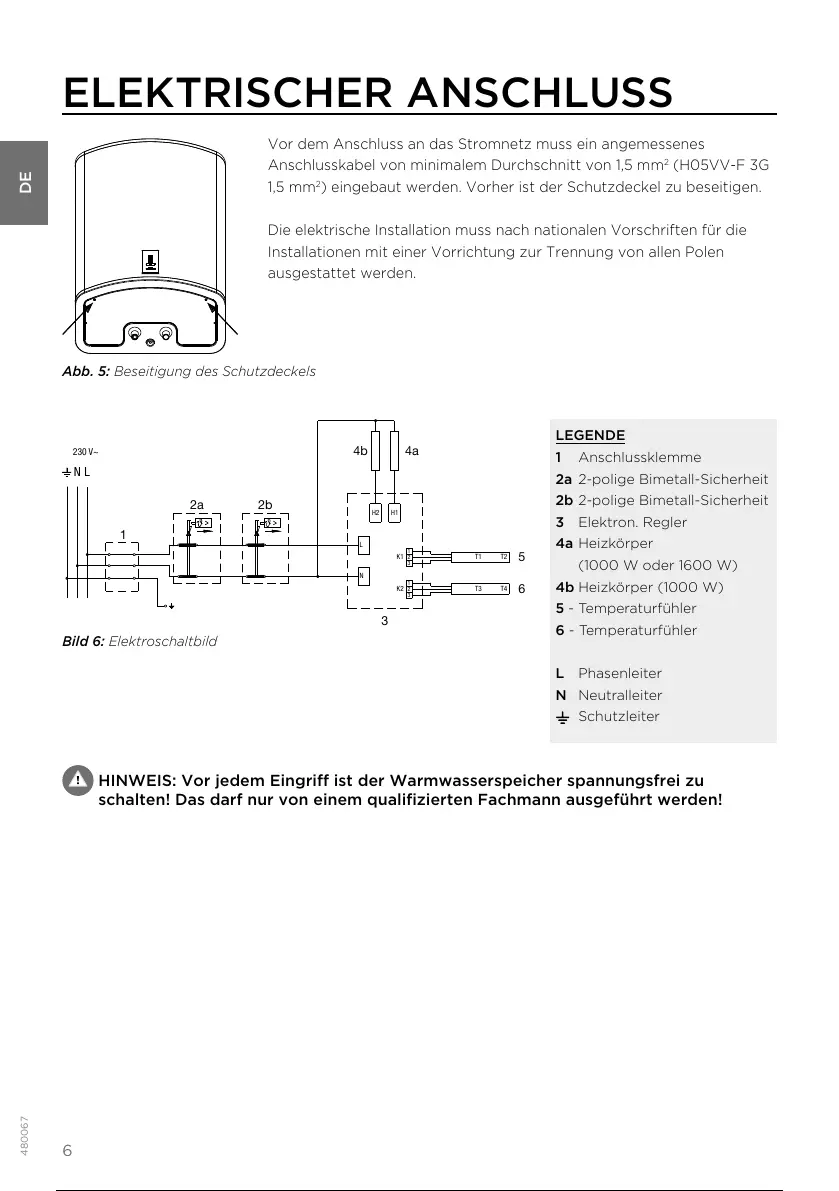

ELEKTRISCHER ANSCHLUSS
Vor dem Anschluss an das Stromnetz muss ein angemessenes
Anschlusskabel von minimalem Durchschnitt von 1,5 mm
2
(H05VV-F 3G
1,5 mm
2
) eingebaut werden. Vorher ist der Schutzdeckel zu beseitigen.
Die elektrische Installation muss nach nationalen Vorschriften für die
Installationen mit einer Vorrichtung zur Trennung von allen Polen
ausgestattet werden.
LEGENDE
1 Anschlussklemme
2a 2-polige Bimetall-Sicherheit
2b 2-polige Bimetall-Sicherheit
3 Elektron. Regler
4a Heizkörper
(1000 W oder 1600 W)
4b Heizkörper (1000 W)
5 - Temperaturfühler
6 - Temperaturfühler
L Phasenleiter
N Neutralleiter
Schutzleiter
HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu
schalten! Das darf nur von einem qualifizierten Fachmann ausgeführt werden!
Abb. 5: Beseitigung des Schutzdeckels
Bild 6: Elektroschaltbild
1
N
230 V~
H2 H1
K1
1
2
3
K2
T1
T3
T2
T4
1
2
3
L
N
L
2a
4b 4a
2b
480067
6
DE
