GPI G20 - Page 25

25
ES
REPARACIÓN
(
CONTINUACIÓN
)
Limpie o Reemplace la Válvula de Derivación
1. 1. Apague la bomba y desconéctela de la energía.
2. Con una llave hexagonal de 5 mm, retire la placa de cubierta de la
bomba.
3. Con una llave hexagonal de 10 mm, retire el tapón del tubo de la placa
de cubierta y retire el resorte del asiento de derivación, la junta tórica,
el asiento de derivación y el sello del orificio (vea Figura 3).
4. Inspeccione la junta tórica y reemplace según sea necesario.
NOTA: Reemplace la junta tórica si está dañada, hinchada o suelta (vea Kit
de sello húmedo).
5. Con un paño limpio, limpie los componentes de la válvula de asiento y
reemplácelos.
6. Antes de asentar, cubra la junta tórica con grasa ligera.
7. Instale la placa de cubierta.

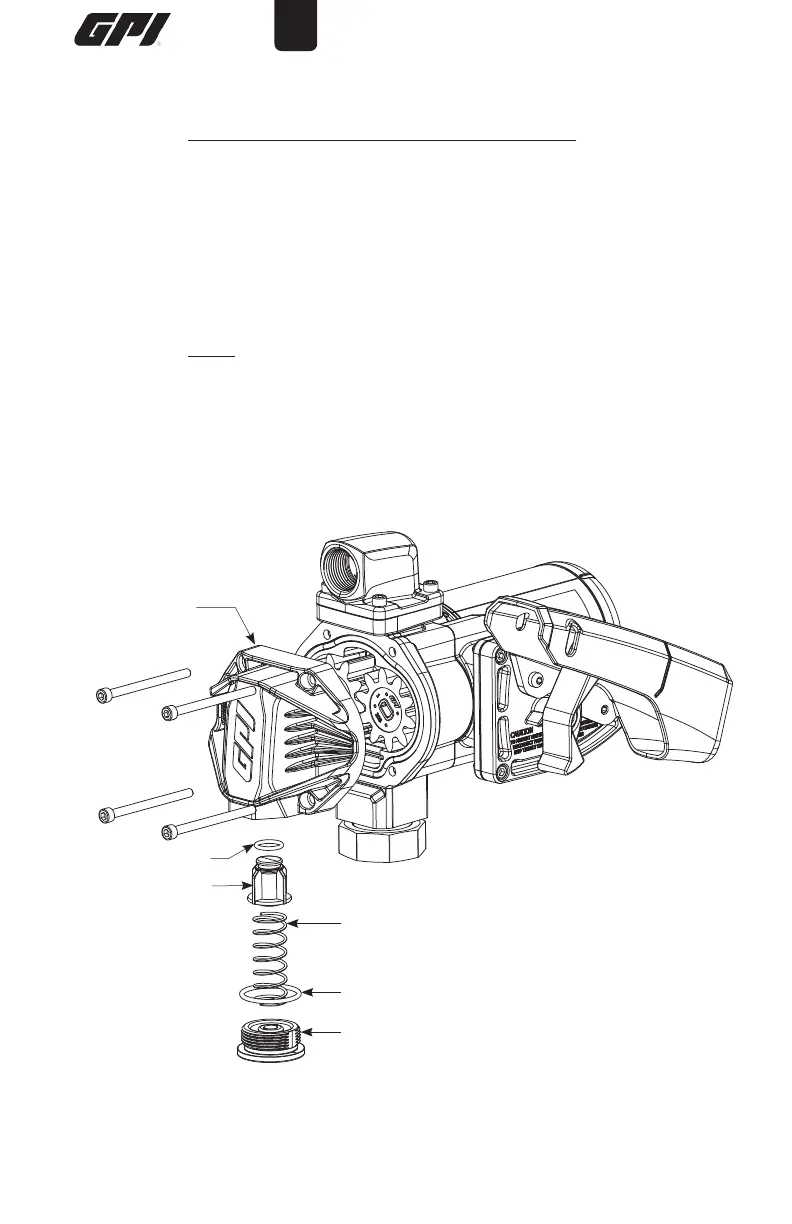

Figura 3
Resorte
Junta
Tórica
Tapón de
tubería
Sello de orificio
Placa de
cubierta
Válvula de
derivación
