Quitar la Bomba del Tanque
1. Apague la bomba y desconéctela de la energía.
2. Desenrosque el collar giratorio y levante la bomba del adaptador del
tanque.
3. Eleve la boquilla y la manguera para permitir que el exceso de
combustible se drene al tanque.
4. Limpie todo el sistema con un paño limpio.
REPARACIÓN
(
CONTINUACIÓN
)

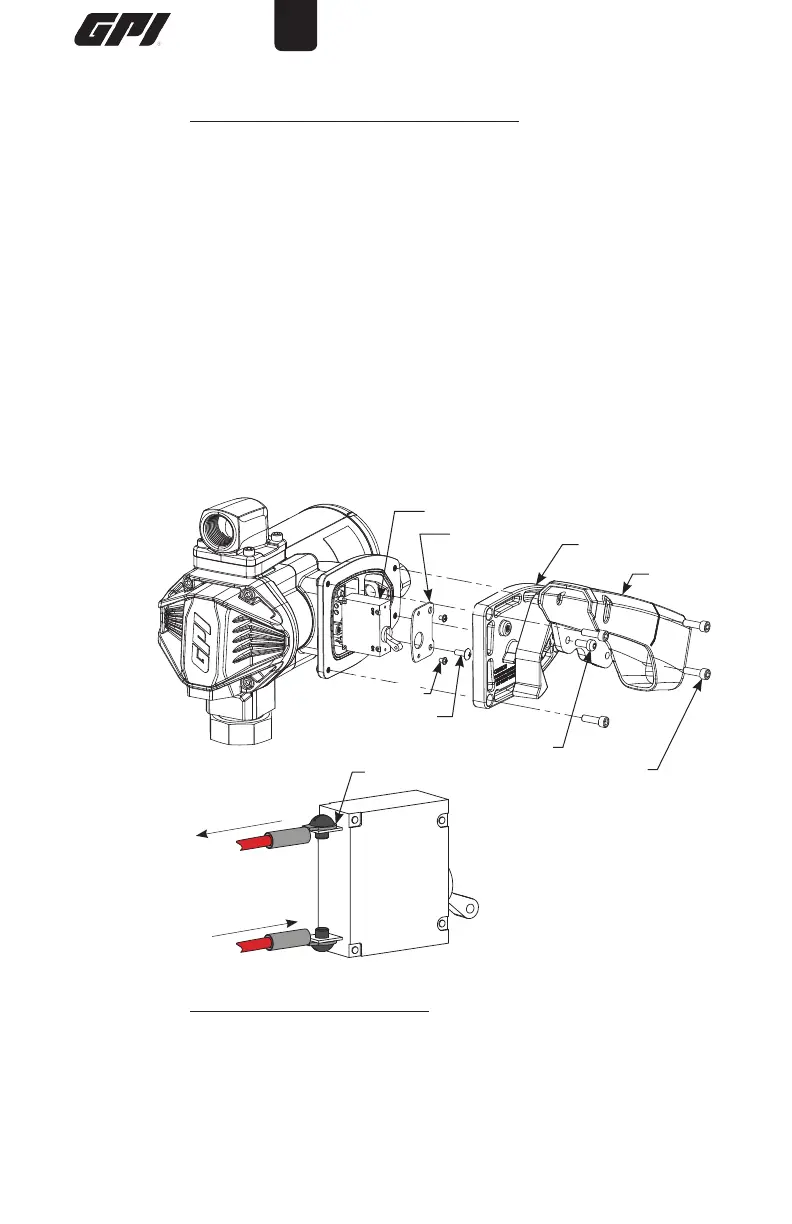

Figura 5
Figura 6
Reemplace el Interruptor de Encender
1. Apague la bomba y desconéctela de la energía.
2 Con una llave hexagonal de 4 mm, retire el M6 BHCS y la cubierta de
la boquilla.
4. Retire los (4) M6 SHCS y la placa de cubierta eléctrica de la carcasa
del motor.
5. Retire el (1) tornillo de cabeza segmentada n.° 10 y el soporte del
interruptor con el conjunto del interruptor (vea Figura 5).
6. Desatornille ambos tornillos de máquina #6 y retire el conjunto del
interruptor del soporte del interruptor.
7. Desatornille ambos terminales de hoja y retire los cables rojos de la
bomba de la parte posterior del interruptor (vea las Figuras 5 y 6).
Tome nota de qué cable está conectado a cada terminal de cuchilla
para la reinstalación.
8. Instale un interruptor nuevo invirtiendo el procedimiento anterior.
Inserte el conjunto del interruptor en la cavidad de la bomba. Vuelva a
instalar todos los componentes.
Montaje del Interruptor
Terminales
ON
OFF
De la Batería
Al Motor
Soporte del
Interruptor
Cubierta de
la Boquilla
Placa de Cubierta
Eléctrica
M6 BHCS
M6 SHCS
Tornillo #10
Tornillo #6
