27 28

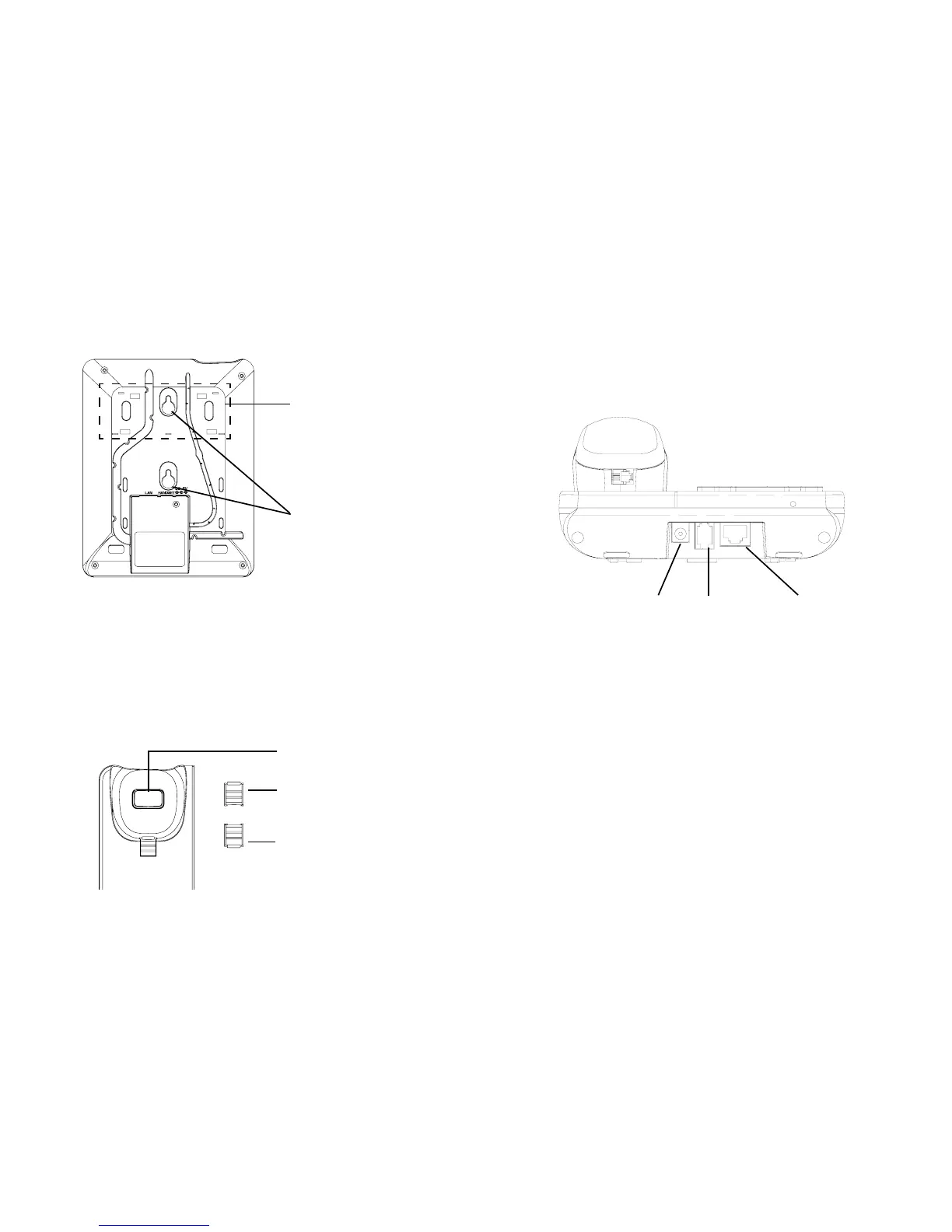

Aussparung für den Tele-
fonständer, wenn das
Telefon auf dem Tisch
liegt
1. Fixieren Sie das Telefon mittels Wandmontagebohrung an der Wand.
2. Stecker von der Hörergabel entfernen (siehe Abbildung unten).
3. Stecker drehen und ihn wieder in die Einbaustelle einstecken um den Hörer
festzuhalten, während das Telefon an die Wand angebracht wird (sieh Abbildung
unten).
Stecker mit Ansatzstück
auf
Hörergabel
Stecker mit Ansatzstück
runter
TELEFONINSTALLATION:
TELEFON ANSCHLIESSEN:
Telefoninstallation (Wandhalterung):
Telefoninstallation (Telefonstandplatz):
Für die Installation des Telefons auf den Tisch mit dem Telefonstandplatz, bringen
Sie den Telefonstandplatz an der Unterseite des Telefons an, in dem es einen
Steckplatz für den Telefonstandplatz gibt.
LAN-Anschluss
Hörer-Anschluss
Netz
Für das GXP1100/1105-Setup folgen Sie den Schritten unten:
1. Schließen Sie den Hörer und das Haupttelefongehäuse an die Telefonschnur
an.
2. Schließen Sie den LAN-Anschluss des Telefons an die RJ-45 Steckdose eines
Netzknotens/Schalters oder eines Routers (LAN-Seite des Routers), unter Ver-
wendung des Ethernet-Kabels an.
3. Schließen Sie den 5V DC-Ausgangsstecker an die Energiensteckfassung am
Telefon an; stecken Sie den Netzadapter in einen elektrischen Anschluss ein.
4. Die LED oben rechts leuchtet rot während des Hochfahren-/Bereitstellungs-
und Upgrading-Prozesses. Bevor Sie fortfahren, warten Sie bitte, bis der Prozess
ab-geschlossen ist und die LED erlischt.
5. Nehmen Sie das Mobilteil ab und das Freizeichen wird hörbar. Drücken Sie
“***”, um das IVR-Menü zu verwenden, und geben Sie Optionen ein, um die
entspre-chende Ansage zu hören. Zum Beispiel wählt “02” im IVR-Menü die IP-
Adresse. Sie können das Telefon weiter über die Web-GUI kongurieren,indem
Sie die IP-Adresse des GXP1100/1105 in den PC-Webbrowser eingeben.
Wandbefestigungslöcher
sind lieferbar
