Grandstream Networks GXP1780 Quick Installation Guide

21 22
Port PC
Port LAN
Alimentation
INSTALLATION DU TELEPHONE:
Installation du téléphone (Fixation murale *vendue séparé-
ment):

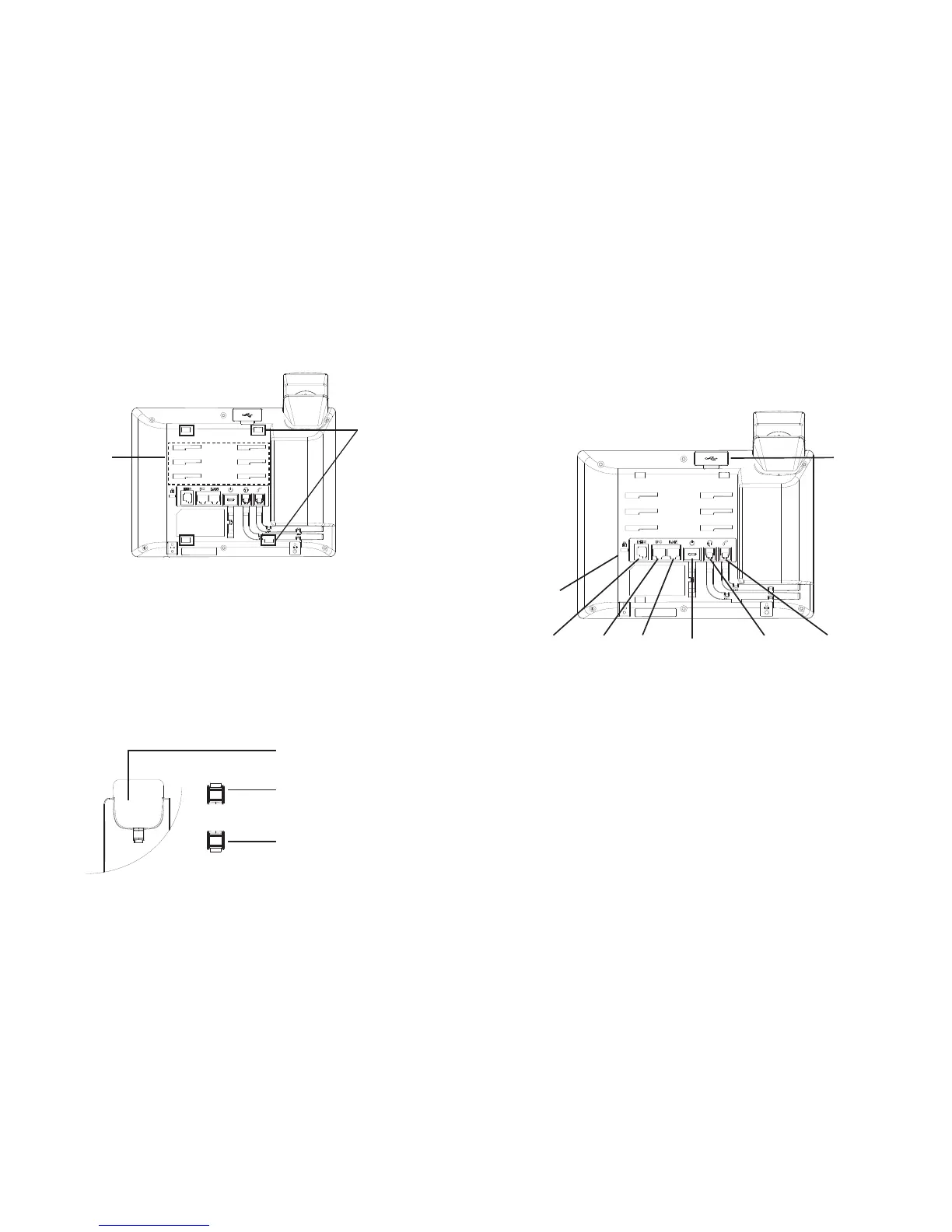

1. Partiellement xez le support mural à la position désirée sur le mur avec les
vis de montage.
2. Attachez le support mural à la fente à l’arrière du téléphone.
3. Ajustez la position et serrer la vis si nécessaire.
4. Pivotez la languette et rebranchez-la dans la fente en gardant son appui vers
le haut pour tenir le combiné lorsque le téléphone est xé au mur (Voir gure ci-
dessous).
Appui du Combiné
Languette avec appui
vers le haut
Languette avec appui
vers le bas
Installation du téléphone (Support du téléphone):
Pour installer le téléphone sur la table avec le support du téléphone, attachez
ce dernier à la fente placée à la base du téléphone (partie Supérieure, partie
Inférieure).
CONNECTER LE TÉLÉPHONE:
Pour installer le GXP178x, suivez les instructions ci-dessous :
1. Connectez le combiné et le boîtier du téléphone principal avec le câble télé-
phonique.
2. Connectez le port LAN de votre téléphone au port RJ-45 d’un concentrateur/
commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet.
3. Connectez la che de sortie 5V DC à la prise d’alimentation sur le téléphone;
branchez l’adaptateur dans une prise électrique.
4. Le LCD va afcher les informations d’approvisionnement ou de mise à jour du
rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure s’afche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.
Port Casque
Port Combiné
EHS Port
Verrou
Kensington
Port USB
Fentes pour
le support du
téléphone
Fentes pour
la xation
murale
