Instalação do Telefone
A instalar o telefone (Montagem na parede *Vendido sepa-
radamente):
1. Segure parcialmente o suporte de parede na posição desejada na parede com
os parafusos de montagem.
2. Fixe a montagem de parede nas aberturas que estão na parte posterior do
telefone.
3. Ajuste a posição e aperte os parafusos tanto como seja necessário.
4. Vire a trava do telefone e coloque de novo no seu lugar para manter o handset
no suporte quando o telefone estiver instalado na parede (Ver imagem abaixo)
A CONECTAR O TELEFONE:
Para congurar o GXP178x, verique os passos abaixo:
1. Conecte o handset à base principal utilizando o cabo de telefone.
2. Conecte uma ponta do cabo de rede ethernet RJ45 em um hub/switch ou ao
roteador (lado LAN do roteador) e a outra ponta na porta LAN do telefone.
3. Conecte a saída da fonte de alimentação 5V DC na porta correspondente no
telefone; conecte a fonte de alimentação em uma tomada de energia.
4. A tela LCD exibirá a informação de atualização ou de provisionamento.
Antes de continuar, por favor aguarde até exibir na tela a data e a hora.
5. Utilizando a interface web do telefone ou utilizando o menu de conguração
através do teclado, você poderá congurar o telefone para utilizar IP estático ou
obter IP a partir do DHCP.

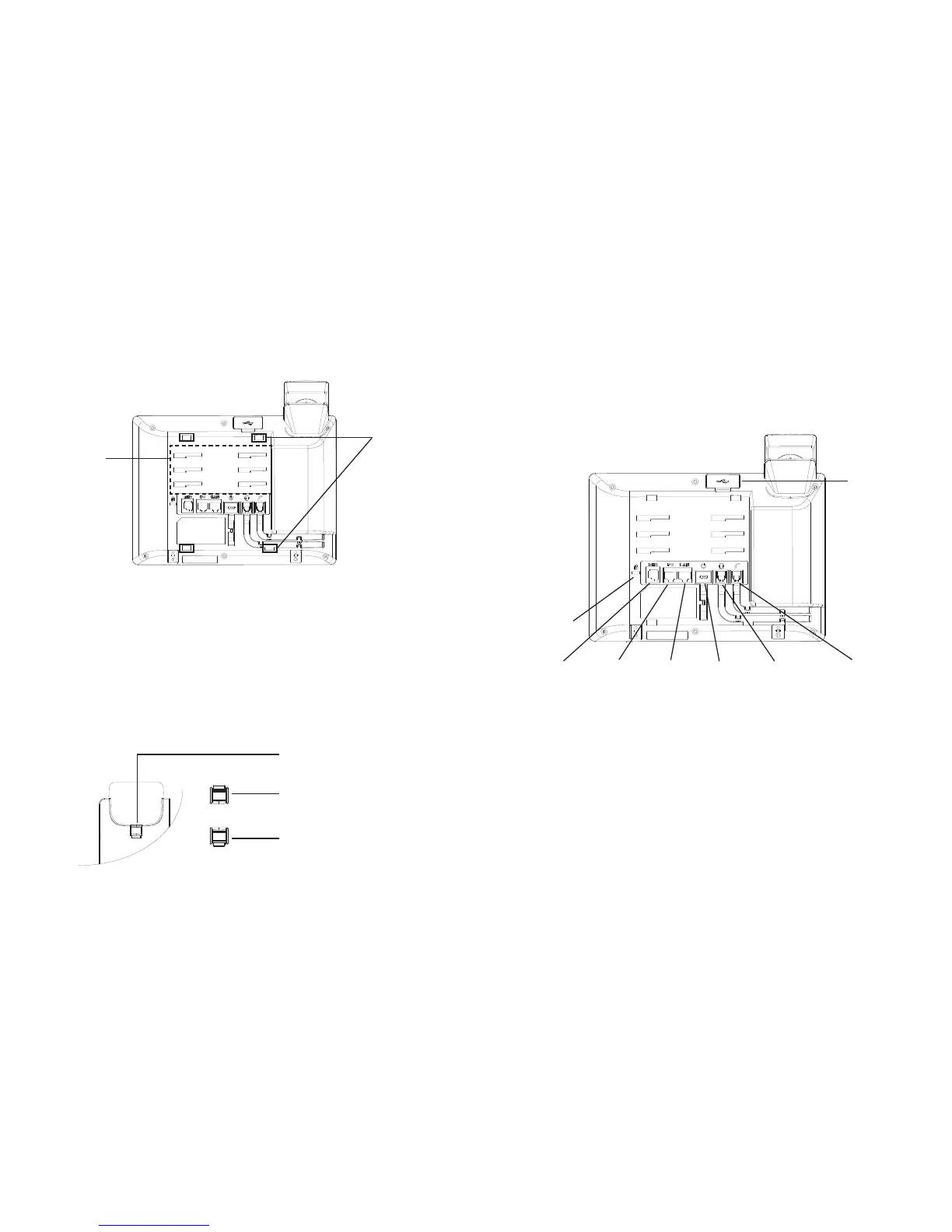

Porta PC Porta LAN Corrente
Porta Headset
Porta Handset
A instalar o telefone (Suporte do telefone):
Para instalar o telefone no escritório com o suporte do telefone, xe o suporte no
fundo do telefone onde estão as aberturas para o suporte de escritório (parte de
cima, parte do fundo).
Porta EHS
Bloqueio
Kensington
Porta USB
Aberturas
para a
montagem
de parede
Aberturas para
o suporte do
telefone
Suporte com a trava para
acima
Suporte do Handset
Suporte com a trava para
abaixo
