MONTAGGIO TELEFONO:
Installazione del telefono (montaggio a parete):
1. Fissare i due distanziali per il supporto a parete nell’apposito alloggiamento
sul retro del telefono..
2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
3. Estrarre l’aletta dal ricevitore. (Si veda la gura di seguito)
4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il telefono mentre è montato a parete. (Si veda la
gura di seguito)
CONNESSIONE DEL TELEFONO:
Per impostare il GXP2120/2110, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare
l’alimentatore a una presa elettrica.
4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o
all’aggiornamento del rmware. Prima di continuare, attendere che il display
visualizzi data/ora.
5. Usando il server web del telefono o il menu di congurazione del tastierino
numerico, è possibile inoltre congurare il telefono usando o un IP statico o un
DHCP.

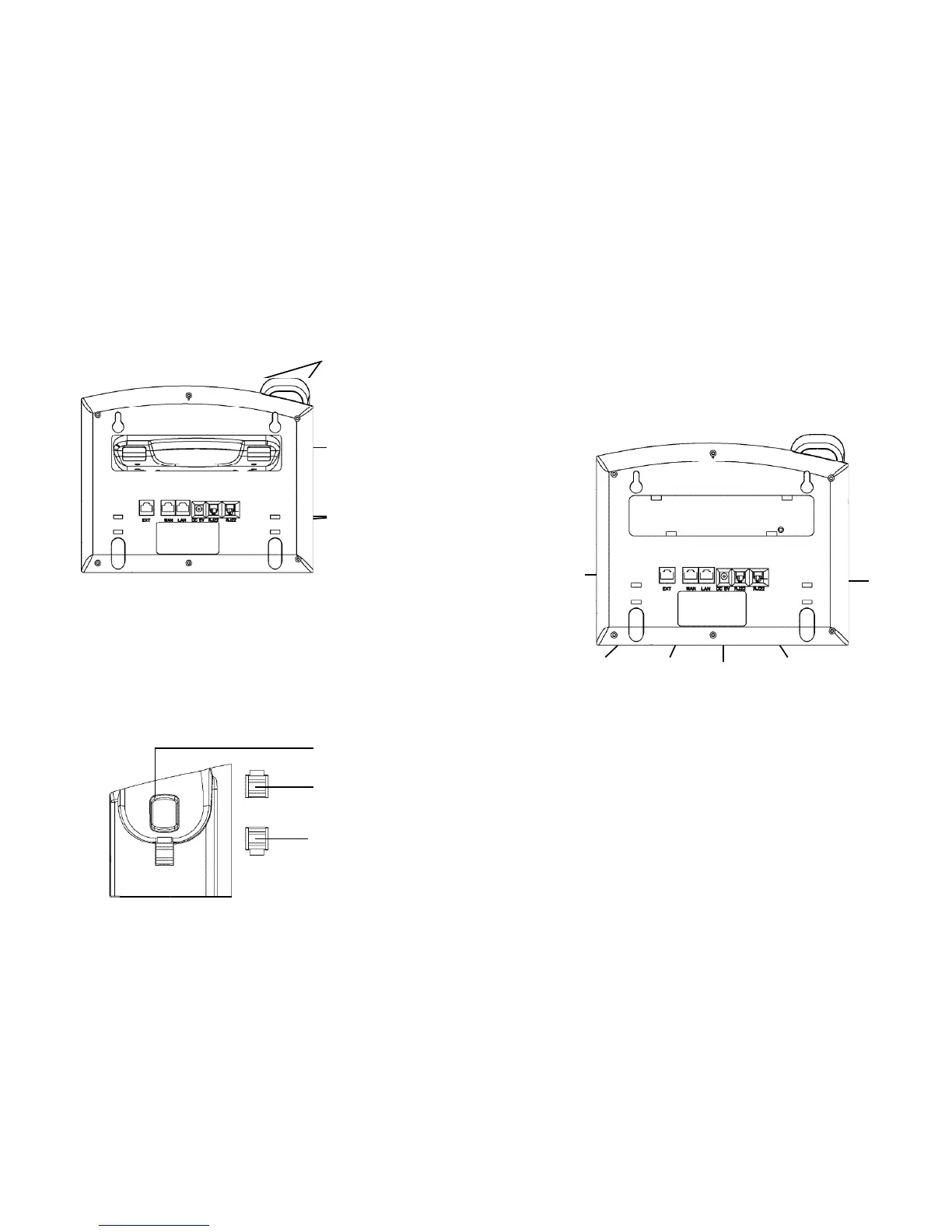

Fare riferimento all’illustrazione riportata di seguito quando si seguono le istruzi-
oni di installazione.
Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto
alla base del telefono dove si trova un alloggiamento per tale supporto.
(metà superiore, parte inferiore).
Installazione del telefono (supporto telefono):
Aletta con estensione
verso l’alto
Supporto ricevitore
Aletta con estensione
verso il basso
Porta PC Porta LAN Alimentazione Porta cufa
auricolare
Porta
ricevitore
Porta modulo
di estensione
Fori per montaggio
a parete disponibili
Alloggiamento per
i distanziali per il
supporto a parete
se l’apparecchio è
posto a parete
Alloggiamento per
supporto telefono
se l’apparecchio è
posto sul tavolo
