Grandstream Networks GXP2170 Quick Installation Guide

45

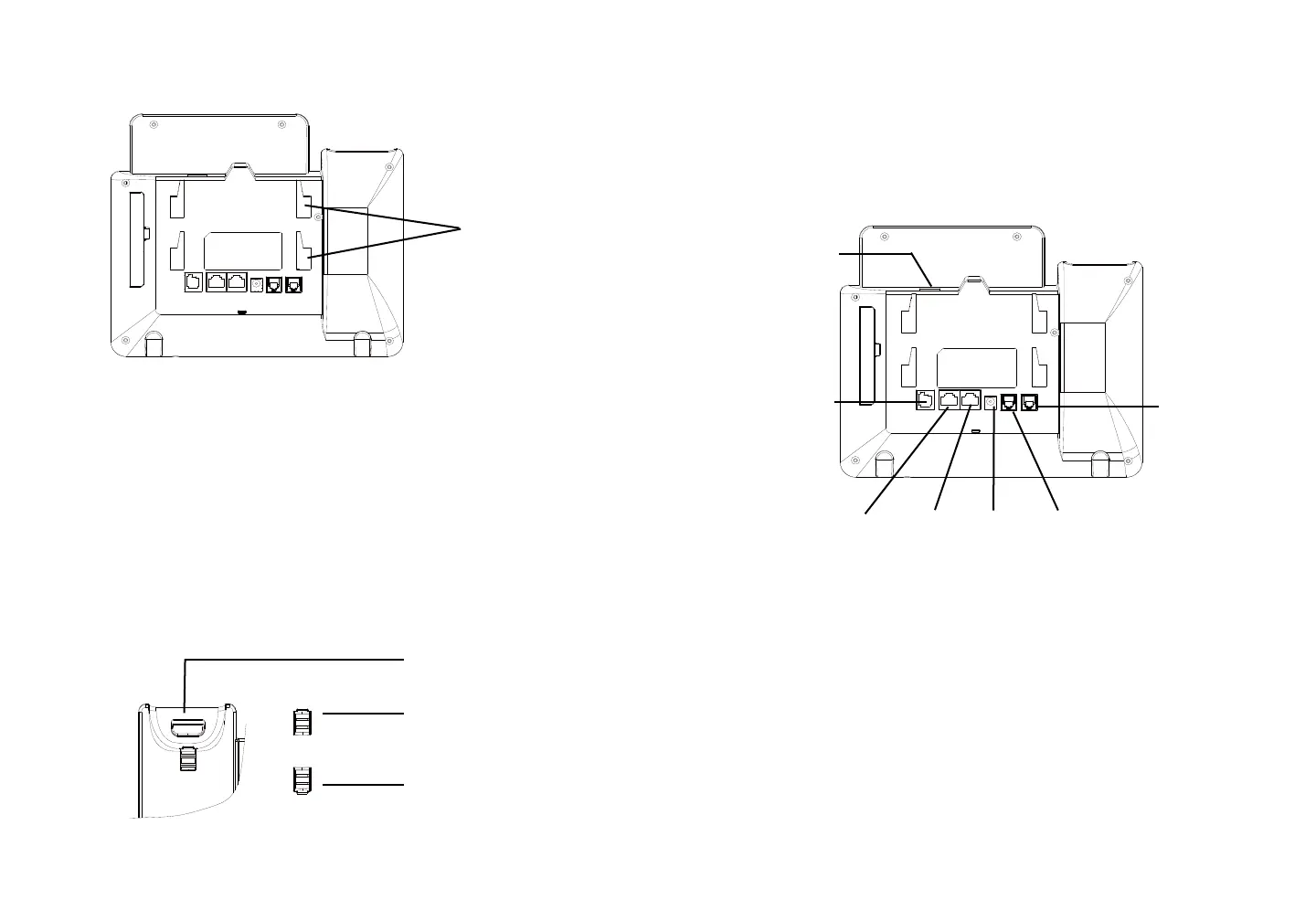

MONTAGGIO TELEFONO:
Installazione del telefono (montaggio a parete):
1. Fissare i distanziali per il supporto a parete nell’apposito alloggiamento sul retro
del telefono
2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
3. Estrarre l’aletta dal ricevitore (si veda la gura di seguito).
4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il telefono mentre è montato a parete (si veda la gura
di seguito).
Aletta con estensione
verso l’alto
Supporto del ricevitore
Aletta con estensione
verso il basso
Slot per montaggio
a parete e supporto
telefono
46
Per impostare il GXP2170, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell’alimentatore all’uscita 12V CC sul telefono; collegare
l’alimentatore a una presa elettrica.
4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o
all’aggiornamento del rmware. Prima di continuare, attendere che il display
visualizzi data/ora.
5. Usando il server web del telefono o il menu di congurazione del tastierino
numerico, è possibile inoltre congurare il telefono usando o un IP statico o un
DHCP.
Fare riferimento all’illustrazione riportata di seguito quando si seguono le istruzi-
oni di installazione.
Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto
alla base del telefono dove si trova un alloggiamento per tale supporto. (metà
superiore, parte inferiore).
Installazione del telefono (supporto telefono):
Porta PC Porta LAN Alimentazione Porta cufa
Porta
ricevitore
Porta modulo
estensione
CONNESSIONE DEL TELEFONO:
Porta USB
