Grandstream Networks GXP2170

53
54
УСТАНОВКА ТЕЛЕФОНА:

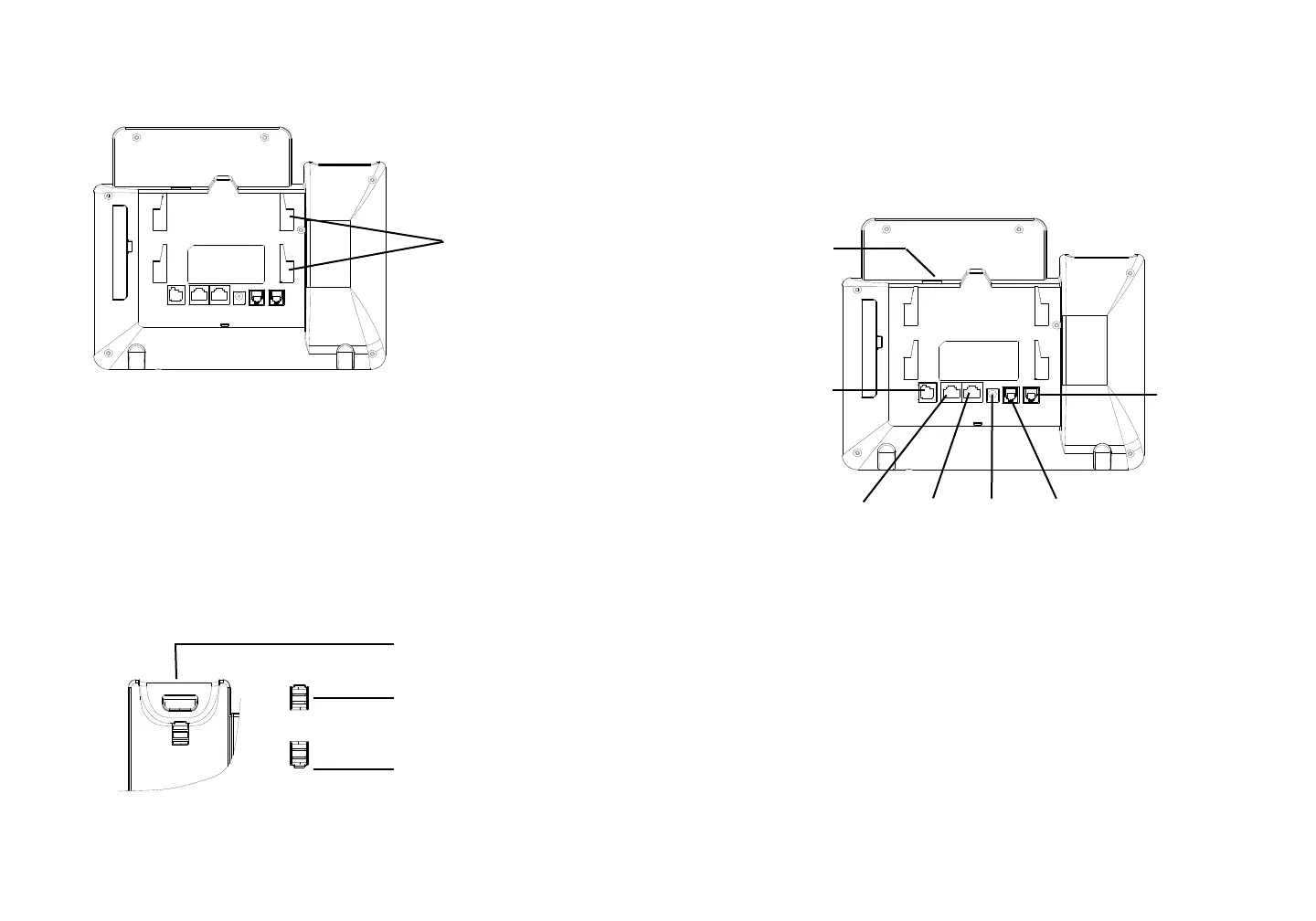

Установка телефона (Крепление на стену):
1. Прикрепите прокладки стенного крепления к слотам стенного крепления
на задней части телефона.
2. Прикрепите телефон к стене посредством отверстия стенного крепления.
3. Вытащите контакт из гнезда трубки (См. рисунок ниже).
4. Поверните контакт и вставьте его обратно в гнездо расширением вверх,
когда телефон прикреплен к стене (См. рисунок ниже).
Порт модуля
расширения
Контакт с расширением
вверх
Трубка положена
Контакт с расширением
вниз
Установка телефона (Подставка) :
Для установки телефона на стол на подставке, присоедините подставку к
днищу телефона в гнездо для подставки. (Верхняя половина, нижняя часть).
ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:
Порт ПК Порт LAN
Сеть Порт гарнитуры
Порт
трубки
Для установки GXP2170, следуйте инструкциям:
1. Соедините трубку с телефоном с помощью телефонного шнура.
2. Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или
маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.
3. Подсоедините штекер блока питания 12В DC к гнезду телефона;
подключите блок питания к сети.
4. На LCD будет выводиться информация об инициализации или обновлении
встроенной программы. Перед продолжением, пожалуйста, дождитесь
отображения экрана дата/время.
5. Используя встроенный веб-сервер или меню конфигурации клавиатуры,
вы можете произвести дальнейшую конфигурацию телефона с помощью
статического IP или DHCP.
Слоты для крепления
на стену и подставка
USB-Порт
