~19~
~20~
UCM6301/6302 ANSCHLIESSEN:
1. Stecken Sie ein Ende eines RJ-45-Ethernet-Kabels in den Anschluss WAN
des UCM6301/6302.
2. Stecken Sie das andere Ende des Ethernet-Kabels in den Uplink-Anschluss
eines Ethernet-Switch/Hubs.
3. Schließen Sie das 12-VDC-Netzteil an den 12-VDC-Stromversorgungsa
schluss auf der Rückseite des UCM6301/6302 an. Stecken Sie den Netz-
stecker des Netzteils in eine Steckdose mit Überspannungsschutz.
4. Warten Sie, bis das UCM6301/6302 gestartet wurde. Nach dem Startvor-
gang werden die Hardwareinformationen auf dem LCD auf der Vorderseite
angezeigt.
5. Sobald das UCM6301/6302 ordnungsgemäß mit dem Netzwerk verbunden
wurde, können Sie durch Drücken der Taste “Home“ die IP-Adresse sowie
weitere Informationen abrufen.
6. (Optional) Stellen Sie eine Verbindung von den Wandanschlüssen für die
Festnetzleitungen mit den FXO-Anschlüssen her. Schließen Sie die Analoglei-
tungen (Telefon und Fax) an die FXS-Anschlüsse an.

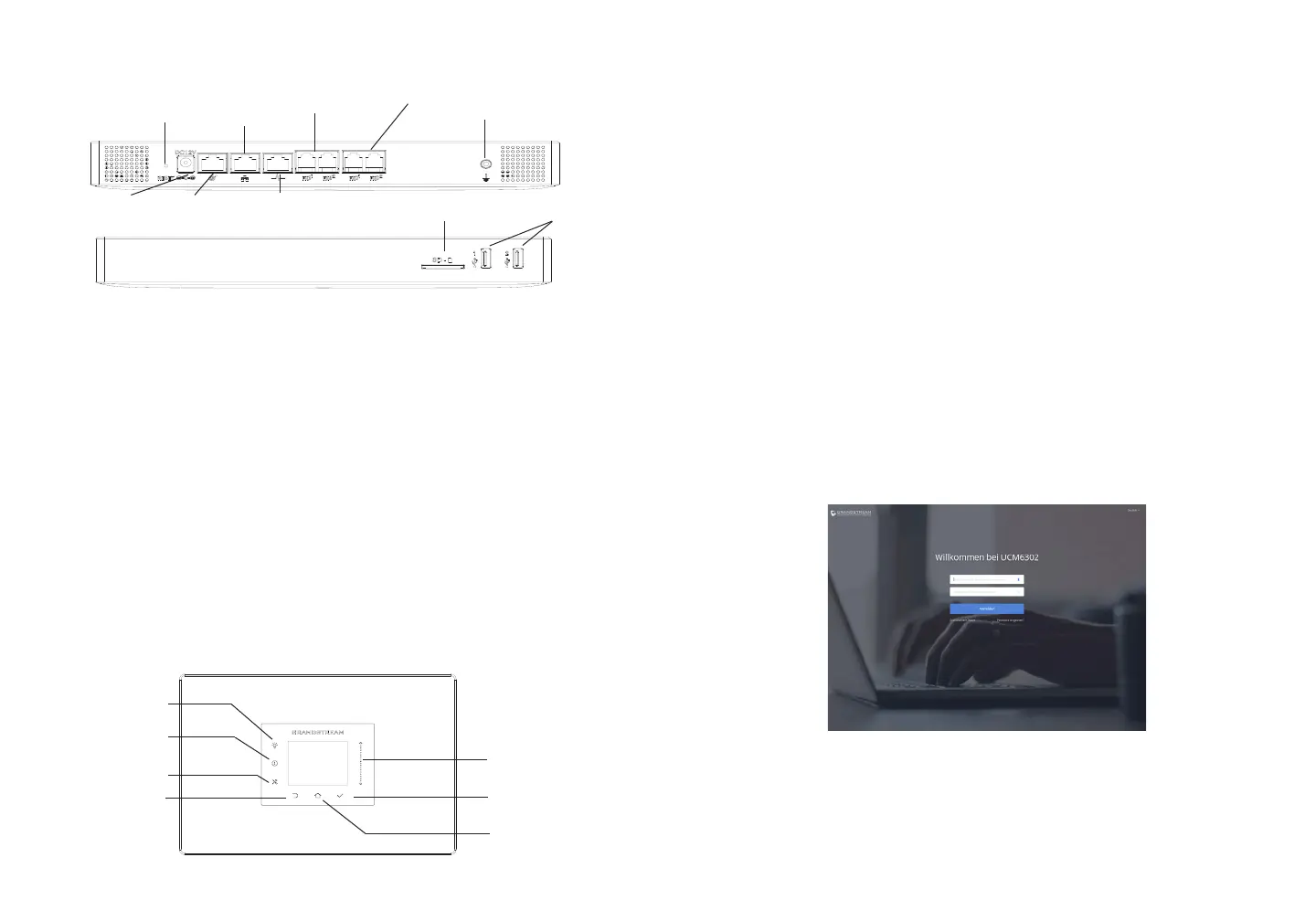

VERWENDUNG DES UCM6301/6302-TASTEN-
FELDMENÜS:
DC 12V
LAN-Anschluss
Reset
Heartbeat-Anschluss
FXS-Anschluss
FXO-Anschluss
Erdung
SD Card slot
USB-Anschluss
1. Drücken Sie die “Menü” oder OK, um durch die Menüoptionen zu navi-gieren.
2. Drücken Sie die “Navigationstasten”, um zu anderen Menüoptionen zu wech-
seln. Drücken Sie OK, um einen Eintrag auszuwählen.
3. Wählen Sie in der Menüoption “Zurück”, um zum vorherigen Menü zu wecseln.
4. Bei mehr als 30 Sekunden ohne Aktivität wird auf dem LCD wieder die Stan-
dardanzeige angezeigt.
OK
Zurück
Home
KONFIGURIEREN DES UCM6301/6302 ÜBER
DIE WEB-GUI:
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das UCM6301/6302.
2. Vergewissern Sie sich, dass das UCM6301/6302 eingeschaltet ist und die IP-
Adresse im LCD angezeigt wird.
3. Önen Sie auf dem Computer einen Webbrowser und geben Sie die URL für
die Web-GUI im folgenden Format ein: http(s)://IP-Adresse:Port
4. Geben Sie Benutzername und Passwort ein. Der voreingestellte Administra-
tor-Benutzername lautet “admin”, das Zufallspasswort bendet sich auf dem
Produktaufkleber auf der Rückseite der UCM6301/6302.
Navigation-
stasten
Information
Schnittstel-
lenStatus
Menü
5. Ausführliche Informationen zum Kongurieren der SIP-Nebenstellen, Fest-
netzleitungen, SIP-Leitungen und allen anderen Systemeinstellungen über
die Web-GUI nden Sie im UCM6301/6302-Benutzerhandbuch, das Sie hier
herunter-laden können: http://www.grandstream.com/support/
Vorderansicht
Rückansicht
WAN-Anschluss
Hinweis: Die Anzahl der verfügbaren FXS-, FXO- und USB-Anschlüsse variiert
je UCM6301/6302 Modell.
