CONNESSIONE DEL UCM6301/6302:
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta WAN di
UCM6301/6302.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione CC a 12 V alla presa di alimentazione
CC a 12 V sulla parte posteriore di UCM6301/6302. Inserire la spina principale
dell’ adattatore di alimentazione in una presa di corrente protetta contro le
sovratensioni.
4. Attendere l’avvio di UCM6301/6302. Quando il processo di avvio sarà comple-
tato, sul display LCD anteriore verranno visualizzate le informazioni relative
all’hardware.
5. Una volta che UCM6301/6302 è stato correttamente collegato alla rete tramite
la porta WAN, premendo il pulsante “Home” sarà possibile ottenere l’indirizzo
IP e altre informazioni.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO; col-
legare le linee analogiche (telefono e fax) alle porte FXS.

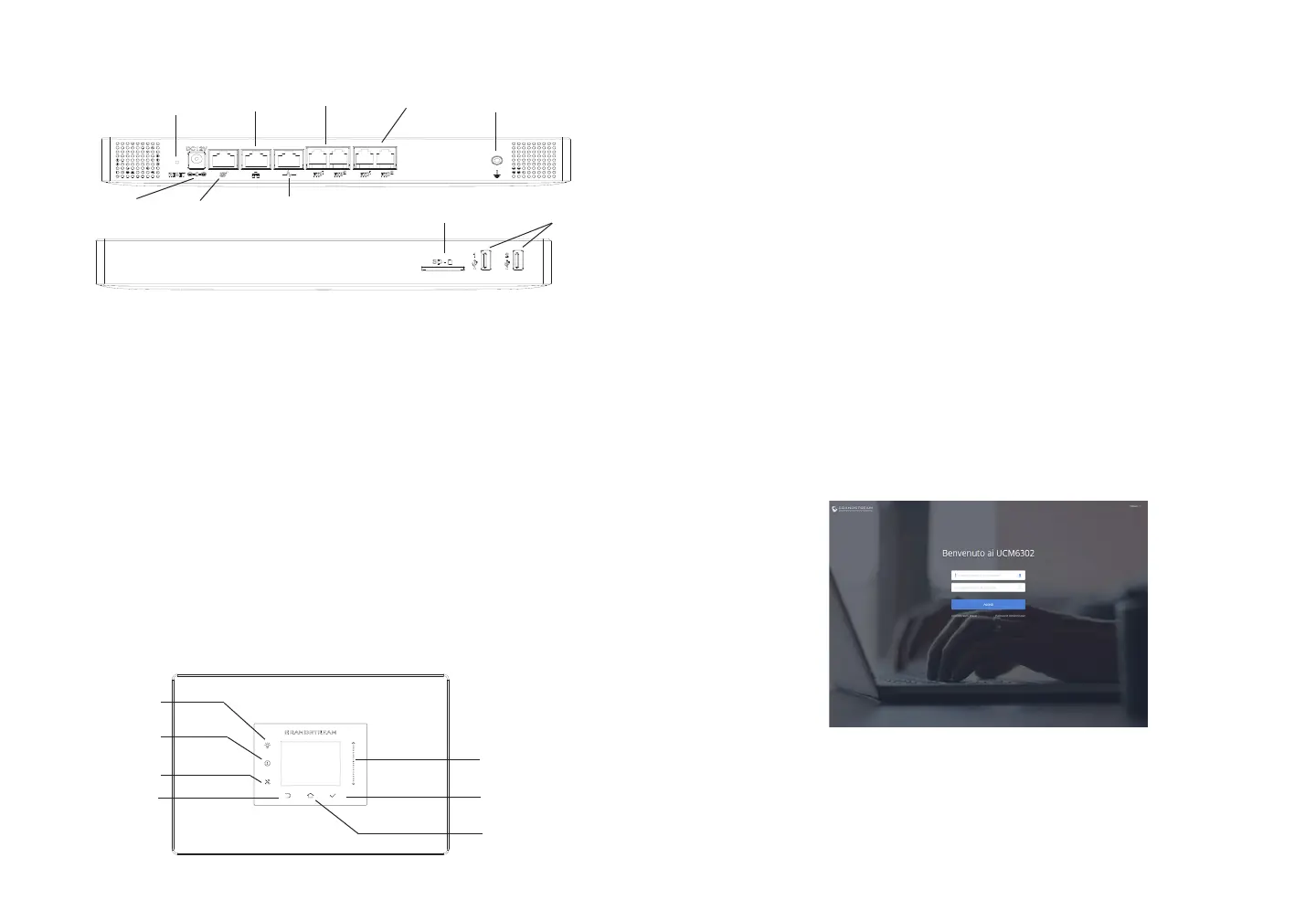

UTILIZZO DEL MENU DEL TASTIERINO DI
UCM6301/6302:
CC a 12V
Porta WAN
Porta LAN
Ripristina
Porta Heartbeat
Porte FXS
Porte FXO
Messa a terra
Slot per SD Card
Porta USB
1. Premere il tasto “Impostazioni” per iniziare a scorrere le opzioni del menu.
2. Premere “Tasti di navigazione” per scorrere le diverse opzioni del menu. Pre-
mere “OK” per selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predenita dopo un periodo di intiv-
ità nel menu di più di 30 secondi.
OK
Indietro
Home
CONFIGURAZIONE DI UCM6301/6302 TRAMITE
INTERFACCIA UTENTE GRAFICA WEB:
1. Collegare il computer alla stessa rete di UCM6301/6302.
2. Assicurarsi che UCM6301/6302 sia alimentato correttamente e visualizzi
l’indirizzo IP sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL dell’interfaccia utente
graca Web nel formato: http(s)://Indirizzo-IP:Porta
4. Immettere nome utente e password per accedere. (Lo username di default
dell’amministratore è “admin” e la password casuale di default può essere tro-
vata sull’etichetta del UCM6301/6302).
Tasti di navi-
gazione
Informazione
Stato inter-
facce
Impostazioni
5. Per informazioni dettagliate su come congurare le estensioni SIP, le linee
PSTN, i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia
utente graca Web, scaricare qui il manuale utente di UCM6301/6302:http://
www.grandstream.com/support/
Vista frontale
Retrovisore
Nota: Il numero di porte FXS, FXO e USB dipende dal modello di UCM6301/6302.
