Anschlüsse des Drehzahlstellers
Die Akkukabel haben ein Japan – Stecksystem. Verwenden Sie daher nur Graupner Akkus mit dem
gleichen Stecksystem.
Der Drehzahlsteller wird mit dem Motor mit 4mm Steckern Best.-Nr. 2977 oder Best.-Nr. 94310
verbunden.
Einbau ins Modell und Inbetriebnahme
- Der Motor wird mit Schrauben am Motorhalter befestigt. Verwenden Sie nur in der Länge passende
Schrauben oder verwenden Sie Unterlegscheiben. Beim Anziehen von zu langen Schrauben werden
Sie den Motor mit Sicherheit zerstören.
- Den Drehzahlsteller montieren Sie so im Modell, dass die Kühläche weitgehend frei bleibt. Sorgen
Sie für ausreichende Kühlung des Motors und des Drehzahlstellers.
1. Richtige Verkabelung des Motors prüfen.
2. Schalten Sie den Sender ein und überprüfen Sie den Weg des Motordrossel-Kanals, der +/- 100%
und bei Multiplex Fernsteueranlagen +/- 80% sein sollte. Bei Graupner/SJ und Multiplex muss der
„Gasweg“ umgedreht werden (REVERSE)! Bei Robbe/Futaba muss dieser auf „NORMAL“ eingestellt
sein. Der Gashebel muss auf der Position „Motor aus“ = 1,5ms stehen! Die Neutralstellung und die
Gaswege des Reglers sind fest programmiert und können gegebenenfalls am Sender durch die
Trimmung und den Servoweg verändert werden.
3. Sender einschalten („EIN“), dann den Gashebel in Stellung „Motor aus“ bringen.
4. Batterie/Akku mit richtiger Polarität an den Regler anschließen.
5. Regler einschalten
6. Der Regler ist sofort betriebsbereit.
7. Bewegen Sie den Senderknüppel vor, um vorwärts zu fahren und zurück, um rückwärts zu fahren.
8. Nach der Benutzung schalten Sie den Fahrtenregler wieder aus und stecken Sie den Fahrakku ab.
Achtung

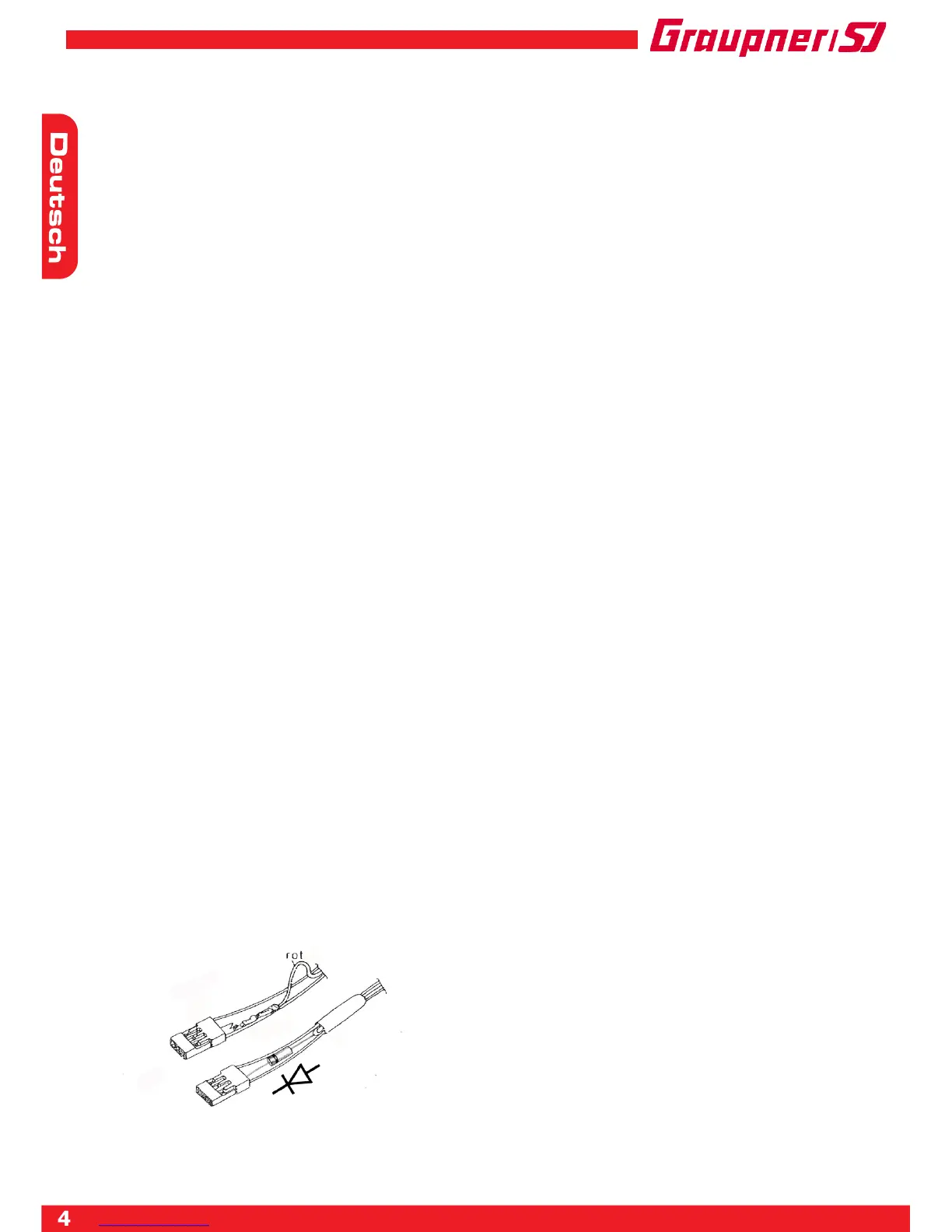

Wenn Sie die BEC Versorgung des Reglers nicht nutzen
wollen und stattdessen einen separaten Akku verwenden,
müßen Sie das rote Kabel (+) des BEC Steckers wie in der
Skizze gezeigt entfernen und isolieren. Damit vermeiden
Sie einen Rückstrom in den Regler, der den Regler zerstö-
ren würde. Wenn Sie zum BEC System trotzdem einen
Akku zusätzlich anschließen wollen, müssen sie in das rote
Kabel vom BEC Stecker eine Diode (z.B.91505 Schottky
Diode) einlöten, so daß der Strom nur noch in Richtung
Empfänger fließen kann.
