GRAUPNER PICO 8 - Page 2

Montage des Reglers:
Es ist sehr wichtig den bestmöglichen Platz für den Regler zu bestimmen. Dabei ist auf maximale
Kühlluftzufuhr für die Kühlkörper der Transistoren zu achten.
Montieren Sie den Regler mit Doppelklebeband an der vorgesehenen Stelle.

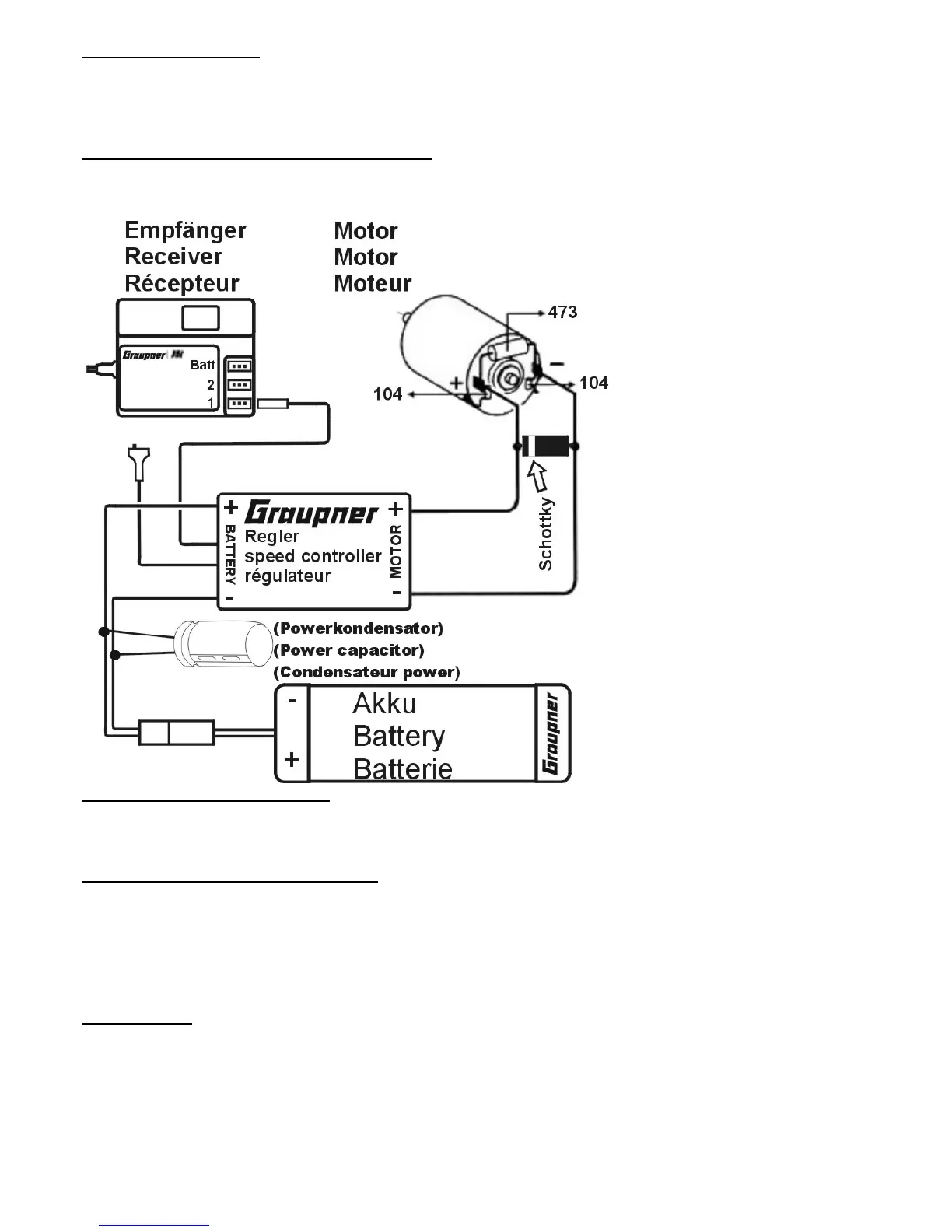

Anschluss der Schottky - Diode (Pico 25):
Der Anschluss am „weißen Strich“ der Schottky Diode muss mit dem Motor + Anschluss und die
andere Seite mit dem Motor – Anschluss verlötet werden. Bei Verpolung kann der Regler zerstört
werden.
Einbau des Ein-/Ausschalters:
Der Ein-/Ausschalter wird einfach mit doppelseitigem Klebeband an eine geeignete Stelle geklebt
,oder mit 2 Schrauben montiert.
Einbau des Fernsteuerempfängers:
Um Empfangsstörungen zu vermeiden, montieren Sie bitte den Empfänger möglichst weit weg von
Motor, Stromleitungen, Akkus und Servo(s).
Die Antenne sollte möglichst direkt aus dem Modell herausgeführt werden.
Zur Erhöhung der Reichweite können Sie einen Powerkondensator richtig gepolt parallel zum
Fahrakku anschließen. Bitte die max. Spannung des Kondensators beachten.
Vorbereitung
:
Stellen Sie die Steuerwege der Fernsteuerung auf 100%, die Trimmung auf neutral und schließen
Sie den Regler richtig an den Empfänger an.
Gehen Sie sicher, dass der Ein-/Ausschalter des Reglers auf „OFF“ steht, bevor Sie den Akku an den
Regler anstecken. Schalten Sie zuerst den Sender an, und dann erst den Regler.
