GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler Ident. # 0059200 10.2008
13

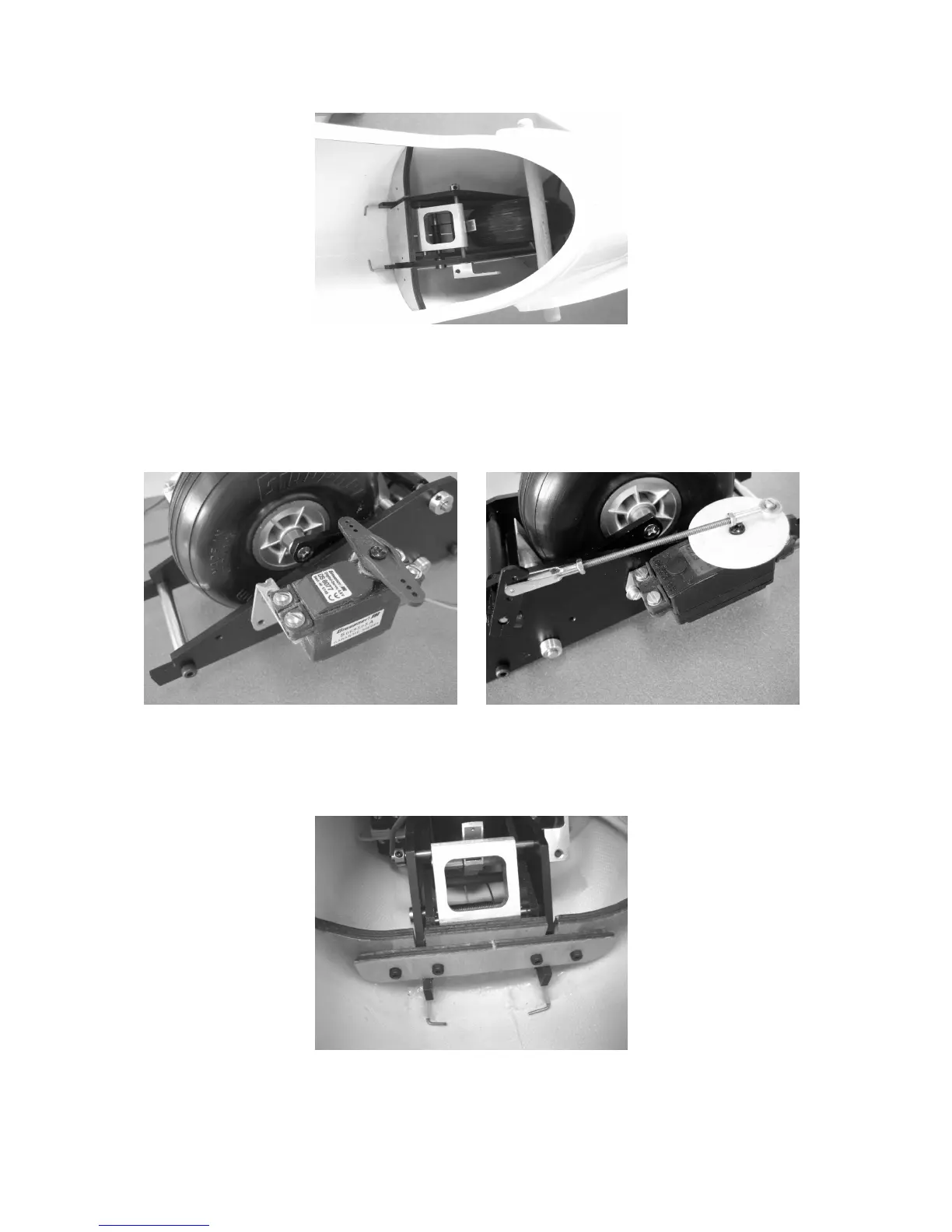

Als nächsten Arbeitsgang werden die Servos für Seitenruder und Fahrwerk an dem
Einziehfahrwerk befestigt (siehe Fotos) Wie auf dem Foto zu sehen, das
Anlenkgestänge für das Fahrwerk zusammenschrauben und montieren, es besteht
aus einer Gewindestange M 2,5 einem M2,5 Gabelkopf zwei Muttern M 2,5 und
einem Kugelgelenk M 2,5
Jetzt das Fahrwerk in den Rumpf setzen und mittels Sperrholzstreifen und vier
Inbusschrauben wie auf dem Foto zu sehen, sichern.
