FR - 37
Mise à niveau du carter de coupe
Réglages à effectuer sur un terrain plat avec
les pneus gonflés suivant les spécifications.
Vérifier le niveau et l’inclinaison de
lame
1. Monter le carter de coupe à une hauteur
de coupe de 3 pouces (7.62 cm).
2. Arrêter le moteur, serrer le frein de
stationnement et retirer la clé de contact.
REMARQUE: Mettre des blocs sous le bord
du fond du carter, pas sous la barre de
renforcement soudée le long de la partie
antérieure du carter.
3. Mettre des blocs à chaque coin du carter
pour soutenir le poids du carter.
4. Tourner les lames de sorte que les
extrémités de lame apparaissent de
gauche à droite sur la largeur du carter.
5. Mesurer la distance entre le sol et le
bord de coupe de la lame sur la lame
gauche (position gauche sur la
Figure 25) et sur la lame droite (position
droite sur la Figure 25). Les mesures ne
devraient pas dépasser les 3/16 de
pouces (4.7 mm). Si cela n’est pas le
cas, monter le côté du carter qui est bas
avec les dispositifs de réglage situés sur
les supports de levage du carter (voir
Figure 26).
6. Une fois que le carter est à niveau de
gauche à droite, vérifier l’angle
d’inclinaison avant/arrière.
7. Tourner les lames de sorte que les
extrémités de lame apparaissent de
l’avant à l’arrière comme sur la
Figure 25.
8. Mesurer la distance entre le sol et le
bord de coupe de la lame du milieu à
l’avant du carter (position antérieure sur
la Figure 25) et entre le sol et le bord de
coupe des lames droite et gauche à
l’arrière du carter (position postérieure
de la Figure 25).
9. Le bord de coupe à l’avant du carter
(position antérieure sur la Figure 25)
devrait être plus bas de 1/8 pouces
(3.18 mm) par rapport aux bords de
coupe à l’arrière du carter (position
postérieure sur la Figure 25).
10. Si les mesures ne se situent pas dans la
fourchette, monter le côté du carter qui
est plus bas à l’aide des dispositifs de
réglage situés sur les supports de
levage du carter (voir Figure 26). Veiller
à monter le carter de façon égale pour
que le niveau de droite à gauche ne
change pas.
REMARQUE: Le réglage de l’avant des
lames à une hauteur inférieure par rapport à
l’arrière permet d’obtenir un bon équilibre
entre la qualité de coupe et la puissance
nécessaire à couper l’herbe. Certaines
conditions de coupe exigent que l’arrière des
lames soit plus bas que l’avant. L’inclinaison
du carter de cette façon exige une puissance
du moteur supérieure, mais permet d’obtenir
une meilleure qualité de coupe.
11. Retirer les supports de dessous le carter
de coupe.
Régler la hauteur de la lame
Régler le niveau et incliner l’unité de coupe
avec les dispositifs de réglage situés sur
chaque support de levage du carter
(Figure 26).
1. Desserrer le contre-écrou sur la vis de
support de levage du carter d’environ
1/4 de tour pour diminuer la charge de
fixation des dispositifs de réglage de la
hauteur.
2. Desserrer le contre-écrou sur la vis de
dispositif de réglage du carter et tourner
la vis dans le sens horaire pour relever
le carter ou dans le sens antihoraire
pour baisser le carter. Serrer les deux
contre-écrous.

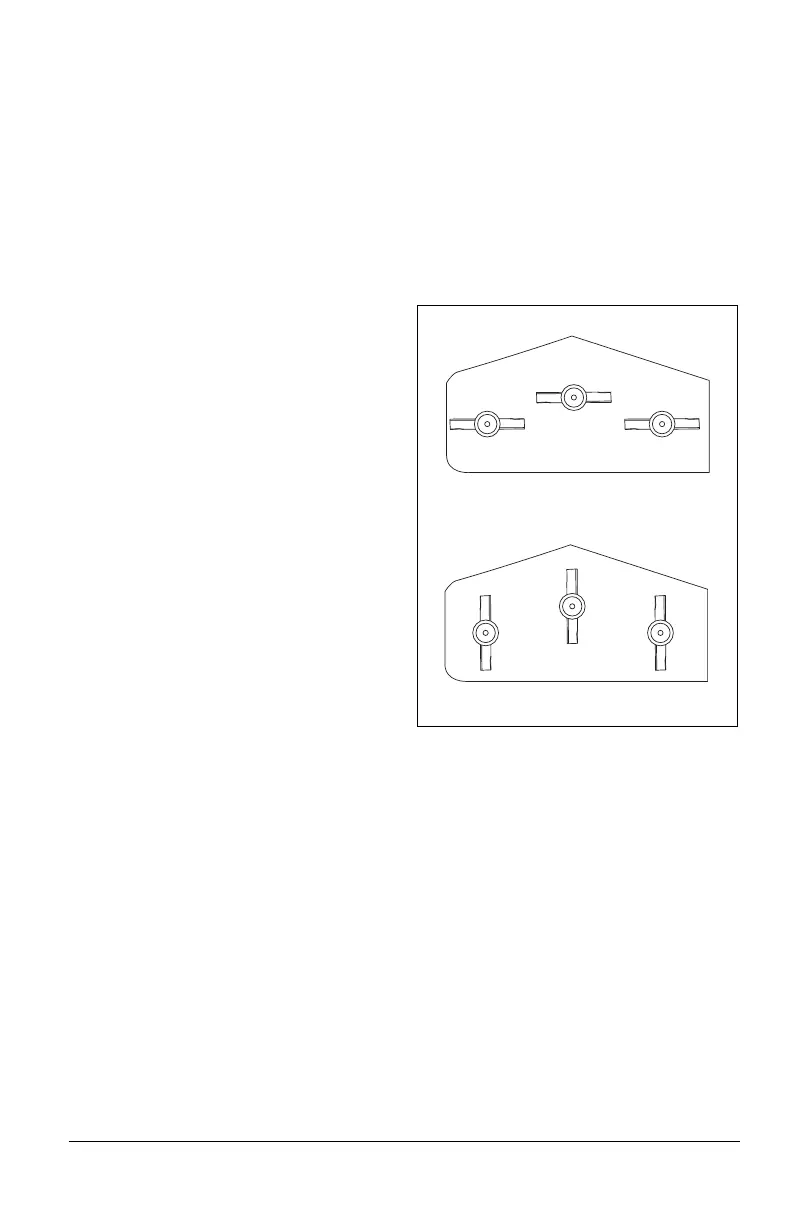

Niveau de lame de gauche à droite
Inclinaison de lame avant arrière
Avant
Arrière Arrière
Gauche
Droite
Figure 25
