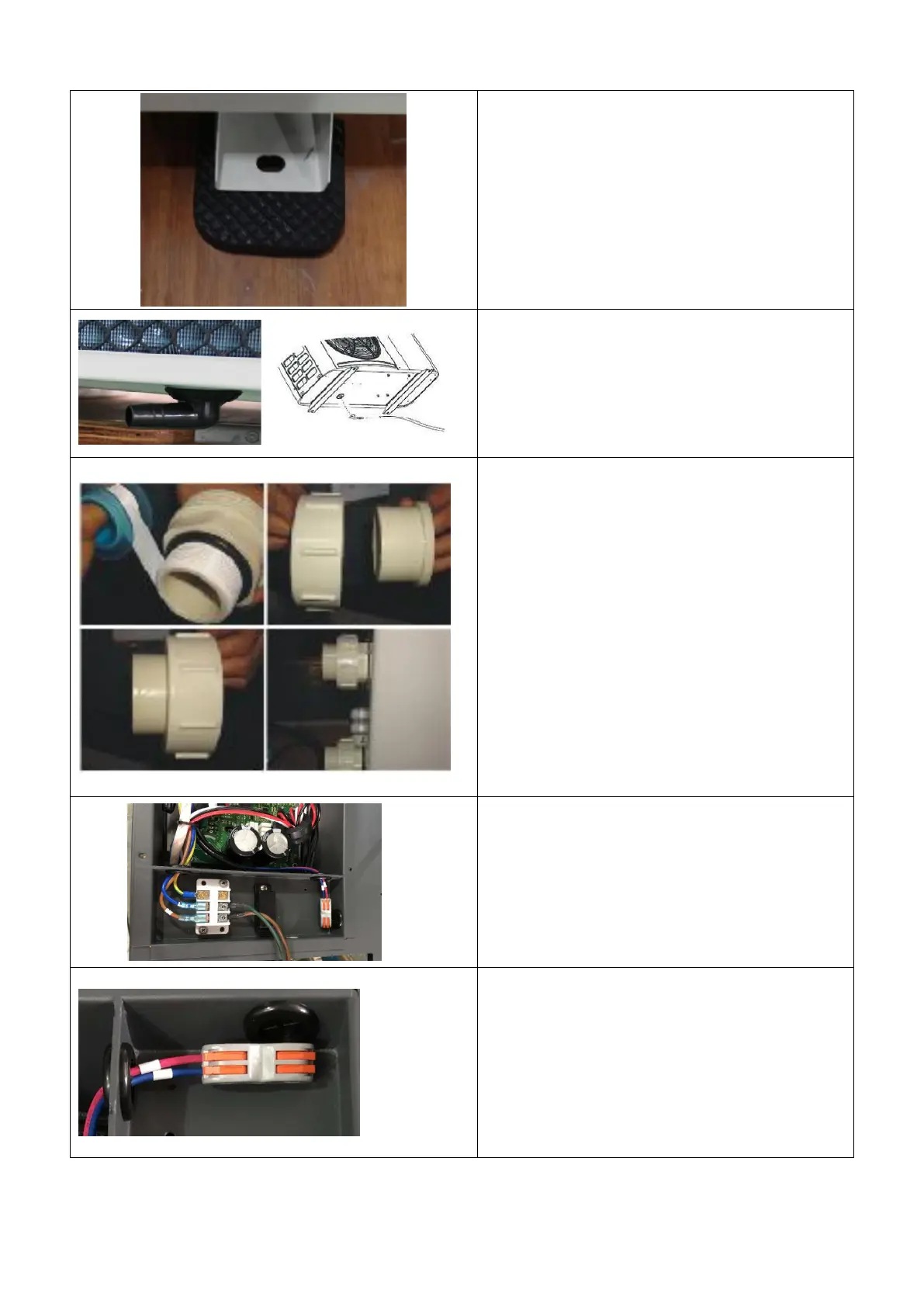

4.2 Installation des accessoires et connexions
Patin caoutchouc anti-vibration
1. Prenez les patins caoutchoucs
2. Déposez-les un par un sous les pieds de la
machine.
Connecteur d’évacuation
1. Installez le connecteur d’évacuation sous la
machine.
2. Connectez un tuyau d’eau pour évacuer l’eau.
Note: Inclinez la pompe à chaleur comme la photo
montre. Ne basculer pas la pompe à chaleur,
sinon cela va endommager le compresseur.
Connecteurs d’admission et de sortie d’eau
1. Utilisez du ruban téflon pour installer les
connecteurs d’admission et de sortie d’eau dans
la pompe à chaleur.
2. Installez les raccords comme la photo montre
3. Vissez sur l’entré et la sortie d’eau.
Cable d’alimentation
1. Passez le câble d’alimentation à travers le
presse étoupe.
2. Raccordez les fils dans le bornier électrique en
L N E.
Pilotage de la filtration (contact sec)
1. Connectez 1 et 2, vous pouvez piloter la
filtration via la minuterie de la filtration (contact
sec)
2. Raccordez-vous à l’horloge sur l’entrée
marche forcé.
