251
3. Montaż i podłączenie
3.1 Uwagi ogólne
Producent odpowiada za dostarczenie samej pompy. Pozostałe komponenty, włącznie z obejściem by-pass o ile jest
ono konieczne, muszą być dostarczone albo przez użytkownika albo przez technika montażu.
Uwaga: Podczas montażu i instalacji pompy należy postępować zgodnie z podanymi poniżej wskazówkami:
1. Dodawanie wszelkich środków chemicznych powinno odbywać się zawsze w rurociągach zlokalizowanych z
tyłu pompy ciepła.
2. Należy zamontow obejście by-pass, jeżeli przepływ wody przez pompę basenową przekracza o 20%
dozwolony przepływ przez wymiennik ciepła pompy ciepła.
3. Montaż pompy musi zawsze odbywać się na stabilnym podłożu z wykorzystaniem gumek ochronnych
pochłaniających wibracje i hałas.
4. Pompę należy zawsze przechowywać w pozycji pionowej. Jeżeli urządzenie było przechowywane w pozycji
przechylonej należy odczekać 24 godziny przed jego włączeniem.
3.2
Umiejscowienie pompy ciepła
Urządzenie będzie działało poprawienie w dowolnej lokalizacji, przy spełnieniu trzech następujących warunków:
1. Dostęp świeżego powietrza - 2. Zasilanie - 3. Filtry basenowe
Urządzenie me zostać zainstalowanie praktycznie w każdej lokalizacji na wolnym powietrzu, o ile zachowane
minimalne odległości między pozostałymi obiektami (por. diagram poniżej). Instalacja pompy w basenie krytym
wymaga skonsultowania się z technikiem montującym. Podłączenie urządzenia w miejscach występowania silnego
wiatru nie stanowi żadnego problemu, w przeciwieństwie do podłączenia w pobliżu grzejników gazowych (może
powodować problemy z płonieniem pilotowym).
UWAGA: Nie należy podłączać urządzenia w zamkniętym pomieszczeniu z ograniczonym przepływem powietrza,
gdzie wydmuchiwane powietrze byłoby ponownie zasysane, bądź też w pobliżu zarośli, które mogłyby powodować
zablokowanie wlotu powietrza. Tego typu miejsca utrudniają swobodny przepływ świeżego powietrza, co zmniejsza
skuteczność urządzenia i potencjalnie blokuje odpowiedni dopływ ciepła.

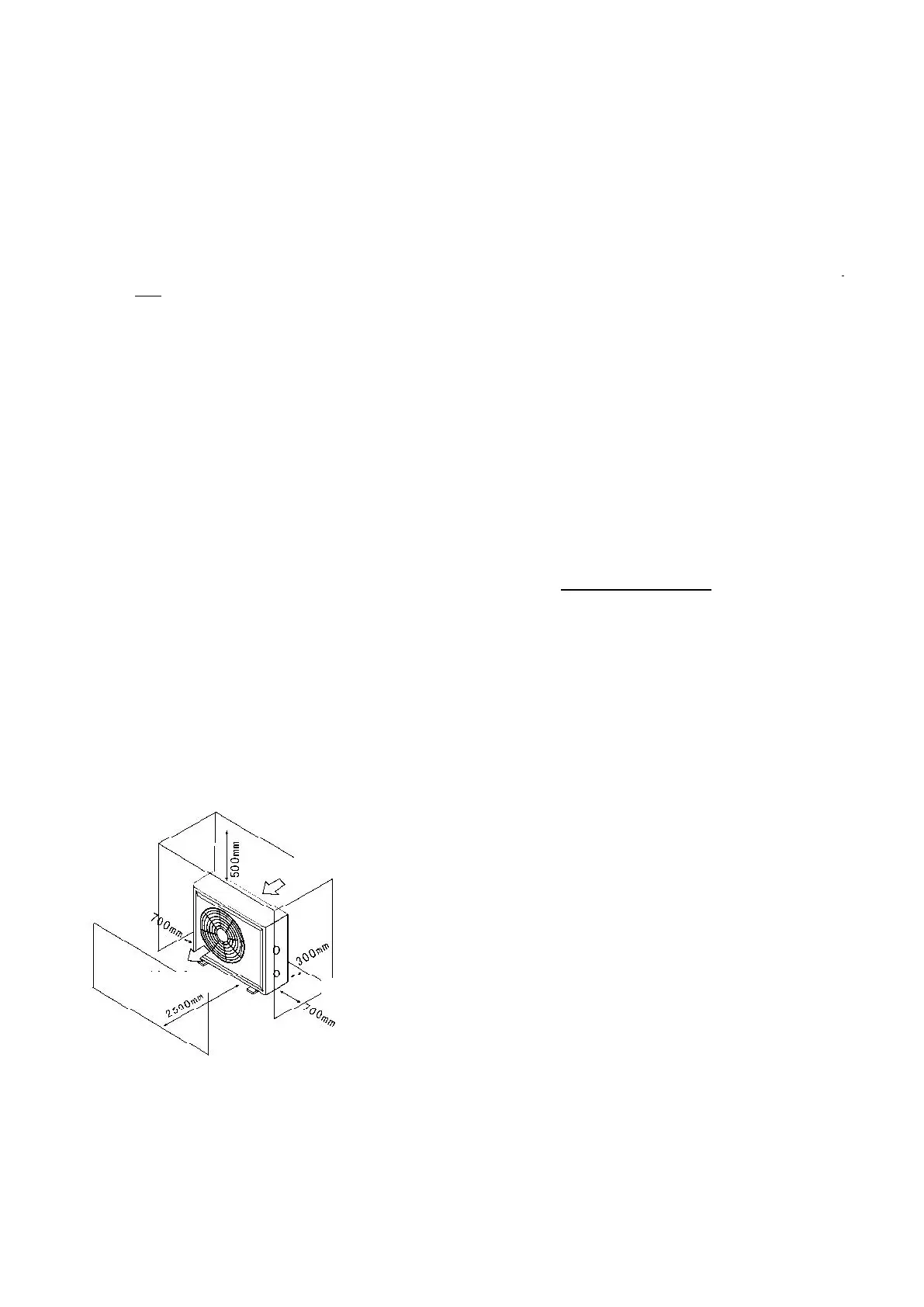

Poniższy diagram prezentuje minimalne odległości urządzenia od pozostałych obiektów.
Wylot powietrza
Wlot powietrza
Wlot powietrza
