UWAGA:
(1) Powyższy schemat okablowania ma wyłącznie charakter orientacyjny, prosimy o podłączenie urządzenia zgodnie
z diagramem.
(2) Pompa grzewcza do basenów kąpielowych musi zostać odpowiednio uziemiona mimo, iż wymiennik ciepła został
odizolowany od reszty urządzenia. Wykonanie uziemienia jest nadal wymagane w celu ochrony przed zwarciami
napięcia w urządzeniu.
(3) Zaleca si
ę
, aby pompa filtracyjna basenu i pompa ciep
ł
a by
ł
y pod
łą
czone niezale
ż
nie.
Przekaźnik załaczający pompę basenową w pompie ciep
ł
a spowoduje wy
łą
czenie filtracji po uzyskaniu przez basene
żadnaa temperaturę. Nie może un pełnić funkcji standardowego timera sterującego praca pompy.
Steruj pomp
ę
basenow
ą
przez pomp
ę
ciep
ł
a tylko wtedy, gdy masz oddzielną pomp
ę
do podgrzewania, która
jest niezale
ż
na od twojego systemu filtracji basenu.
Odłączanie: Centrala odłączania przepływu prądu (wyłącznik automatyczny, wyłącznik z bezpiecznikiem lub bez
bezpiecznika) powinny być zlokalizowane w widocznych i łatwo dostępnych miejscach. Jest to praktyka stosowana
przez producentów pomp grzewczych na komercyjny i prywatny użytek. Pozwala wyłączyć pompę na czas jej
konserwacji i lub w przypadku awarii.
5.5 Podłączenie kabla przedłużającego do panelu sterującego

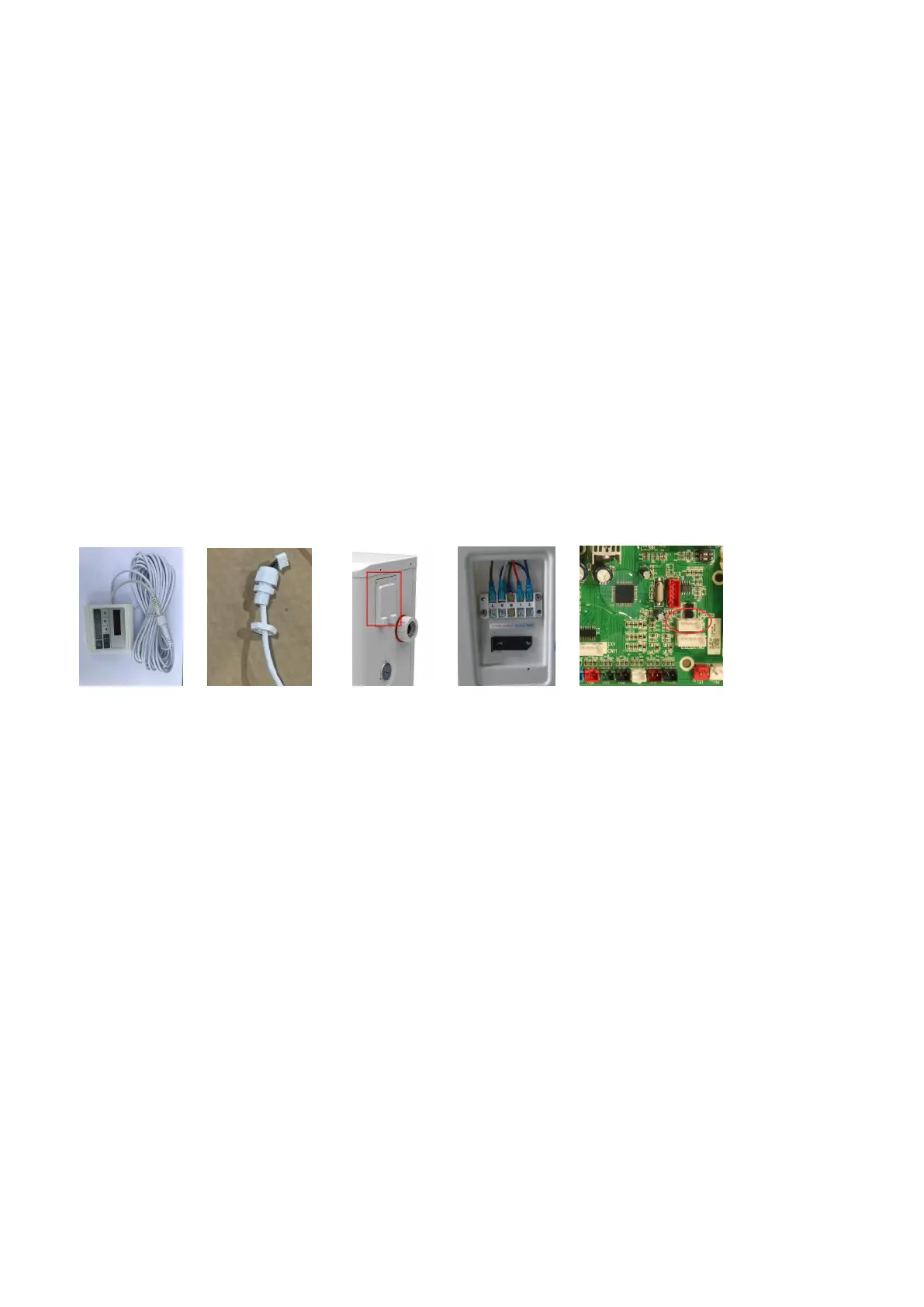

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
- Strona z wtyczk
ą łą
czy si
ę
z panelem sterowania (zdj
ę
cie 1)
- Druga strona przewodu sygna
ł
owego. (zdj
ę
cie 2)
- Otwórz panel okablowania i umie
ść
bok bez wtyczki przez skrzynk
ę
elektryczn
ą
. (zdj
ę
cie3,4)
- Włóż okablowanie do położenia podświetlonego (kod: COM 1 lub COM-L) na płycie PC. (zdjęcie 5)
