GMV DC Inverter VRF
26
Circuit de réfrigérant R410A
Puissance totale des unités
intérieures en aval C (kW)
Modèle
Collecteur en Y
C < 20,0 FQ01A/A
20,0 ≤ C ≤ 30,0 FQ01B/A
30,0 < C ≤ 70,0 FQ02/A
70,0 < C ≤ 135,0 FQ03/A
135,0 < C FQ04/A
Collecteur en T
C ≤ 40,0 FQ014/H1
40,0 < C ≤ 68,0 FQ018/H1
68,0 < C FQ018/H2

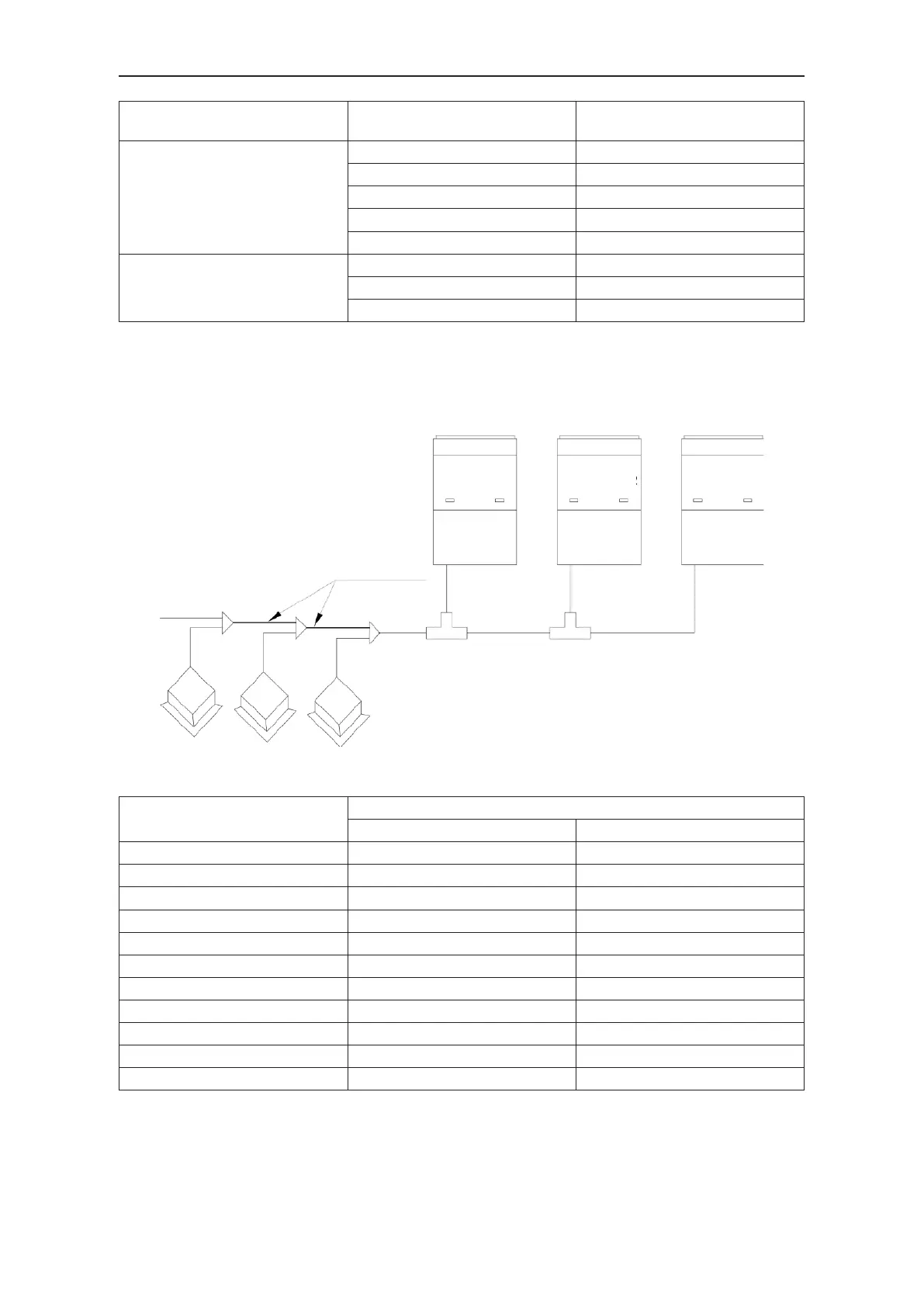

4.2.5.6 Tuyau de raccord entre les collecteurs
Les dimensions du tuyau (entre deux collecteurs du côté unité intérieure) dépendent de la
puissance totale des unités intérieures en amont.
Unité
extérieure 1
Tuyau de raccord entre
les collecteurs intérieurs
Unité
extérieure 2
Unité
extérieure 3
Fig. 4.2.14
Puissance totale des unités
intérieures en aval C (kW)
Dimensions du tuyau de branchement intérieur
Tuyau de gaz (mm) Tuyau de liquide (mm)
C ≤ 5,0 Φ 12,7 Φ 6,35
5,0 < C ≤ 14,2 Φ 15,9 Φ 9,52
14,2 < C ≤ 22,4 Φ 19,05 Φ 9,52
22,4 < C ≤ 28,0 Φ 22,2 Φ 9,52
28,0 < C ≤ 40,0 Φ 25,4 Φ 12,7
40,0 < C ≤ 45,0 Φ 28,6 Φ 12,7
45,0 < C ≤ 68,0 Φ 28,6 Φ 15,9
68,0 < C ≤ 96,0 Φ 31,8 Φ 19,05
96,0 < C ≤ 135,0 Φ 38,1 Φ 19,05
135,0 < C ≤ 186,0 Φ 41,3 Φ 19,05
186,0 < C Φ 44,5 Φ 22,2
