GMV DC Inverter VRF
25

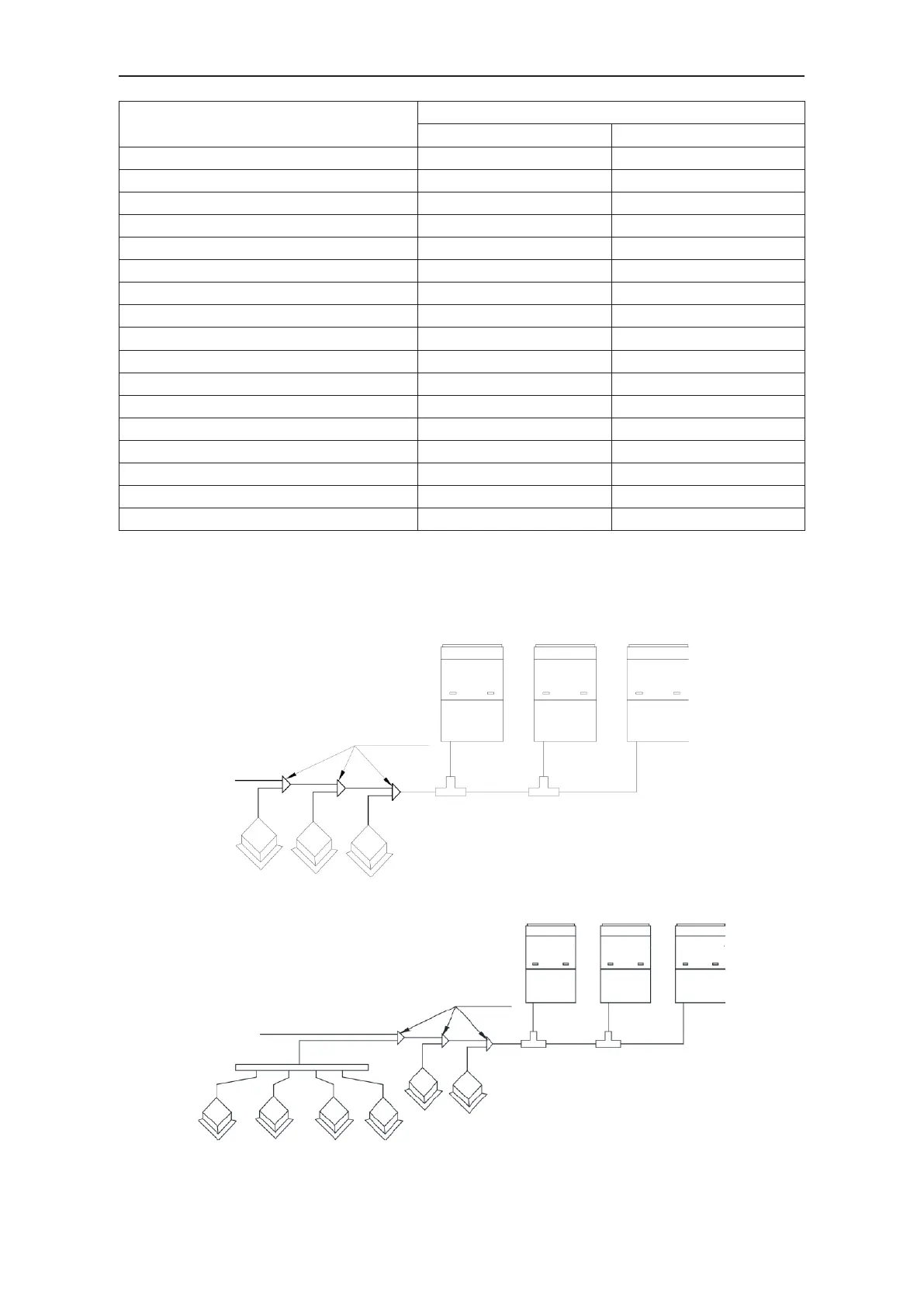

Puissance nominale totale des modules
extérieurs (système à modules multiples)
Tuyau entre l’UE et le premier tuyau de branchement de l’UI
Tuyau de gaz (mm) Tuyau de liquide (mm)
GMV-1580WM/E-X Φ 41,3 Φ 19,05
GMV-1630WM/E-X Φ 41,3 Φ 19,05
GMV-1685WM/E-X Φ 41,3 Φ 19,05
GMV-1750WM/E-X Φ 41,3 Φ 19,05
GMV-1800WM/E-X Φ 41,3 Φ 19,05
GMV-1845WM/E-X Φ 41,3 Φ 19,05
GMV-1908WM/E-X Φ 44,5 Φ 22,2
GMV-1962WM/E-X Φ 44,5 Φ 22,2
GMV-2016WM/E-X Φ 44,5 Φ 22,2
GMV-2072WM/E-X Φ 44,5 Φ 22,2
GMV-2128WM/E-X Φ 44,5 Φ 22,2
GMV-2184WM/E-X Φ 44,5 Φ 22,2
GMV-2240WM/E-X Φ 44,5 Φ 22,2
GMV-2295WM/E-X Φ 44,5 Φ 22,2
GMV-2350WM/E-X Φ 44,5 Φ 22,2
GMV-2405WM/E-X Φ 44,5 Φ 22,2
GMV-2460WM/E-X Φ 44,5 Φ 22,2
4.2.5.5 Collecteur du côté de l’unité intérieure
Vous pouvez choisir le collecteur du côté de l’unité intérieure en fonction de la puissance
totale de la ou des unités intérieures en aval. Reportez-vous au tableau suivant.
Unité
extérieure 1
Collecteur intérieur
Unité
extérieure 2
Unité
extérieure 3
Fig. 4.2.13(a)
Unité
extérieure 1
Unité
extérieure 2
Unité
extérieure 3
Collecteur intérieur
Fig. 4.2.13(b)
