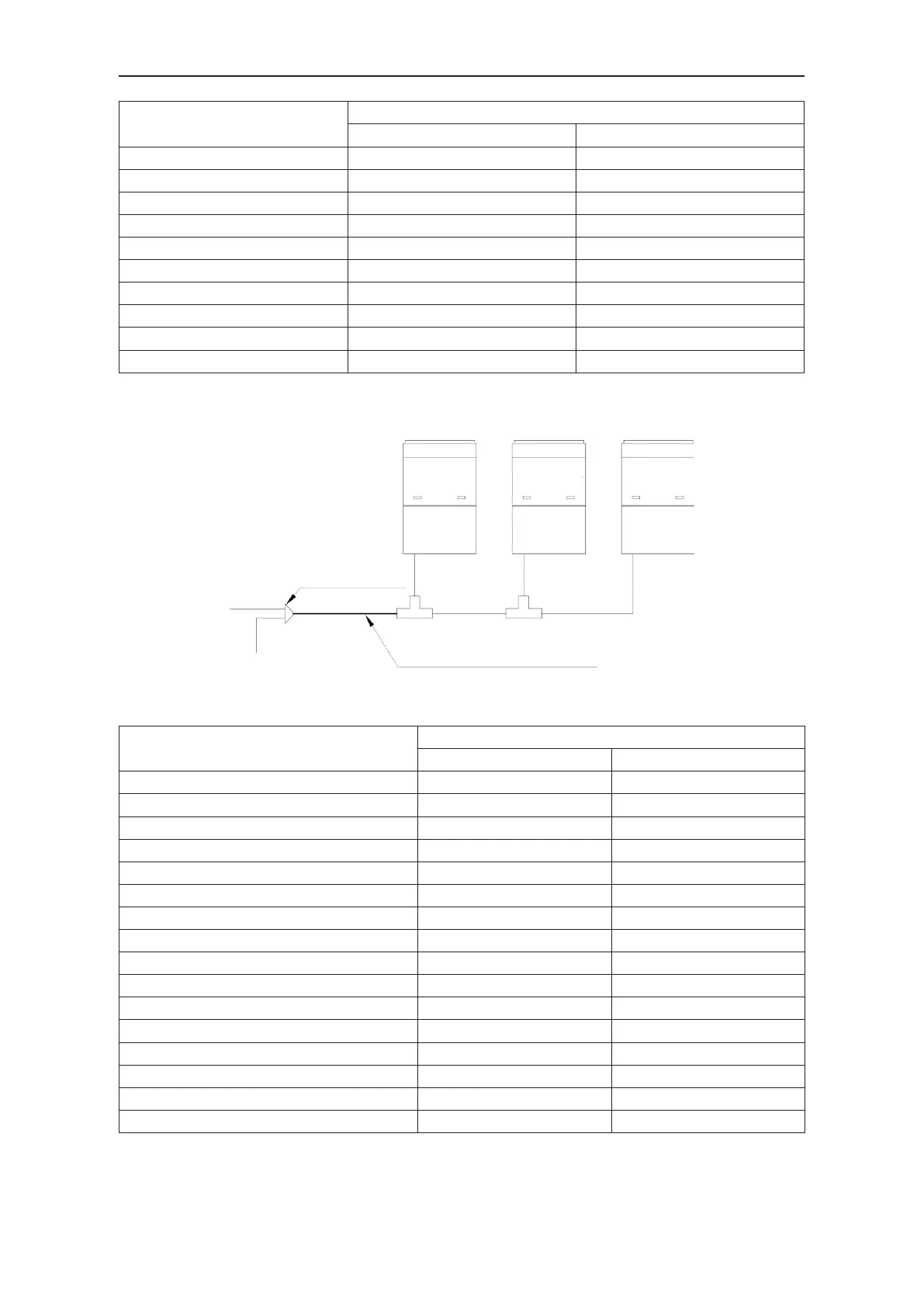

24
Module de base (module unique)
Tuyau entre l’UE et le premier tuyau de branchement de l’UI
Tuyau de gaz (mm) Tuyau de liquide (mm)
GMV-224WM/E-X Φ 19,05 Φ 9,52
GMV-280WM/E1-X Φ 22,2 Φ 9,52
GMV-280WM/E-X Φ 22,2 Φ 9,52
GMV-335WM/E-X Φ 25,4 Φ 12,7
GMV-400WM/E-X Φ 25,4 Φ 12,7
GMV-450WM/E1-X Φ 28,6 Φ 12,7
GMV-450WM/E-X Φ 28,6 Φ 12,7
GMV-504WM/E-X Φ 28,6 Φ 15,9
GMV-560WM/E-X Φ 28,6 Φ 15,9
GMV-615WM/E-X Φ 28,6 Φ 15,9
Pour des modules multiples, la tuyauterie entre l’UE et le premier tuyau de branchement de
l’UI dépend de la puissance nominale totale des modules extérieurs.
Unité
extérieure 1
Unité
extérieure 2
Unité
extérieure 3
Tuyau de raccord entre l’unité extérieure
et le premier collecteur intérieur
Première section
de branchement
Fig. 4.2.12
Puissance nominale totale des modules
extérieurs (système à modules multiples)
Tuyau entre l’UE et le premier tuyau de branchement de l’UI
Tuyau de gaz (mm) Tuyau de liquide (mm)
GMV-680WM/E-X Φ 28,6 Φ 15,9
GMV-730WM/E-X Φ 31,8 Φ 19,05
GMV-785WM/E-X Φ 31,8 Φ 19,05
GMV-850WM/E-X Φ 31,8 Φ 19,05
GMV-900WM/E-X Φ 31,8 Φ 19,05
GMV-960WM/E-X Φ 31,8 Φ 19,05
GMV-1010WM/E-X Φ 38,1 Φ 19,05
GMV-1065WM/E-X Φ 38,1 Φ 19,05
GMV-1130WM/E-X Φ 38,1 Φ 19,05
GMV-1180WM/E-X Φ 38,1 Φ 19,05
GMV-1235WM/E-X Φ 38,1 Φ 19,05
GMV-1300WM/E-X Φ 38,1 Φ 19,05
GMV-1350WM/E-X Φ 38,1 Φ 19,05
GMV-1410WM/E-X Φ 41,3 Φ 19,05
GMV-1460WM/E-X Φ 41,3 Φ 19,05
GMV-1515WM/E-X Φ 41,3 Φ 19,05
