GMV DC Inverter VRF
23
Choisissez le branchement du module extérieur
Choisissez le branchement du module extérieur
Modèle
ML01/A

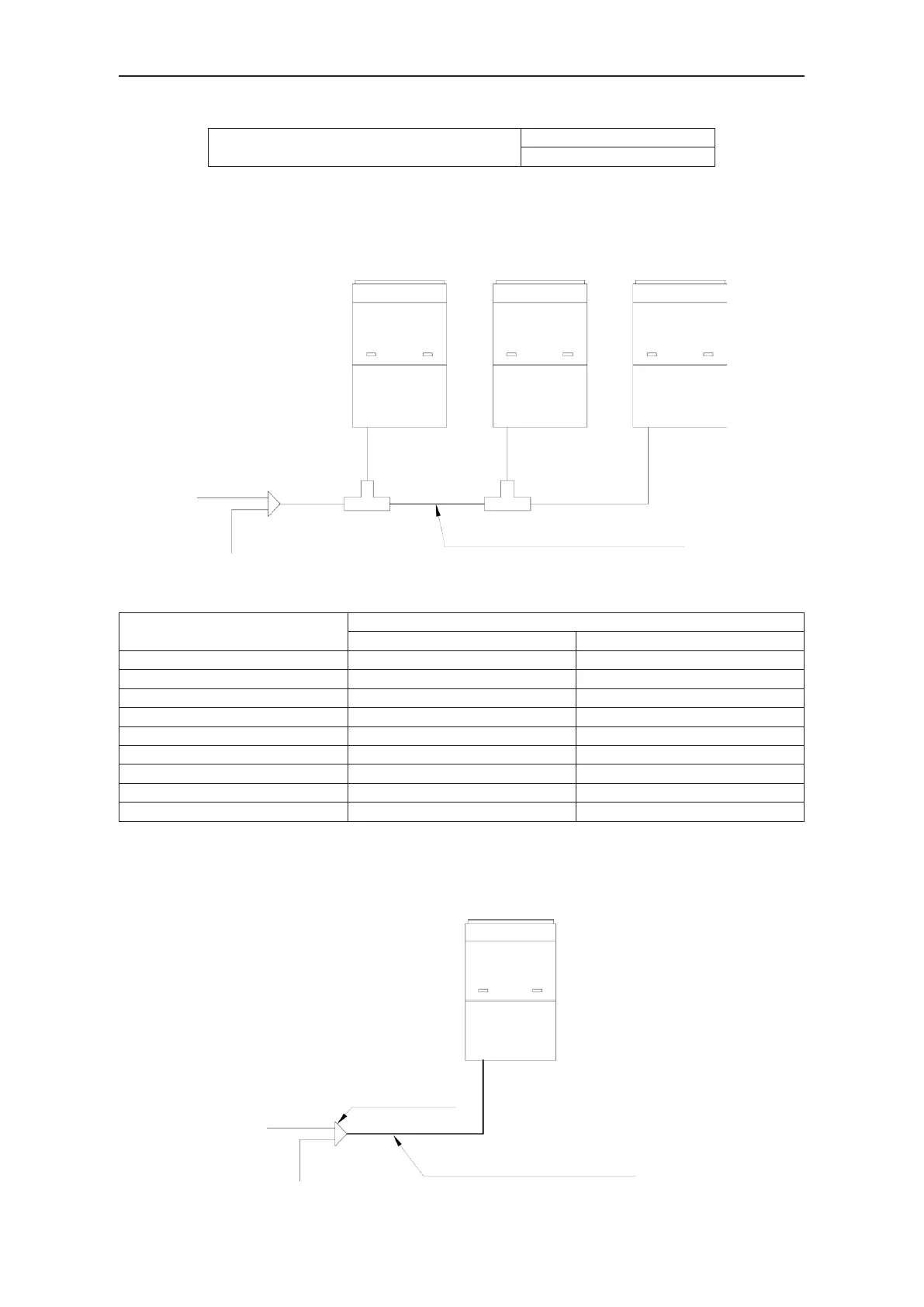

4.2.5.3 Tuyau de raccord entre deux collecteurs de modules de base
Les dimensions du tuyau (entre deux collecteurs de modules de base) dépendent de la
puissance totale des modules en amont.
Unité
extérieure 1
Unité
extérieure 2
Unité
extérieure 3
Tuyau de raccord entre les collecteurs extérieurs
Fig. 4.2.10
Puissance totale des modules
en amont Q (kW)
Dimensions du tuyau entre collecteurs
Tuyau de gaz (mm) Tuyau de liquide (mm)
Q ≤ 22,4 Φ 19,05 Φ 9,52
22,4 < Q ≤ 28,0 Φ 22,2 Φ 9,52
28,0 < Q ≤ 40,0 Φ 25,4 Φ 12,7
40,0 < Q ≤ 45,0 Φ 28,6 Φ 12,7
45,0 < Q ≤ 68,0 Φ 28,6 Φ 15,9
68,0 < Q ≤ 96,0 Φ 31,8 Φ 19,05
96,0 < Q ≤ 135,0 Φ 38,1 Φ 19,05
135,0 < Q ≤ 186,0 Φ 41,3 Φ 19,05
186,0 < Q Φ 44,5 Φ 22,2
4.2.5.4 Tuyau de raccord entre le premier collecteur de l’unité intérieure et le dernier de l’unité
extérieure
Unité à module unique
Unité
extérieure
Première section
de branchement
Tuyau de raccord entre l’unité extérieure
et le premier collecteur intérieur
Fig. 4.2.11
