GMV DC Inverter VRF
22
Les dimensions du tuyau pour un module extérieur de base sont indiquées ci-dessous :
Module de base
Tuyau entre l’UE et le premier tuyau de branchement de l’UI
Tuyau de gaz (mm) Tuyau de liquide (mm)
GMV-224WM/E-X Φ 19,05 Φ 9,52
GMV-280WM/E1-X Φ 22,2 Φ 9,52
GMV-280WM/E-X Φ 22,2 Φ 9,52
GMV-335WM/E-X Φ 25,4 Φ 12,7
GMV-400WM/E-X Φ 25,4 Φ 12,7
GMV-450WM/E1-X Φ 28,6 Φ 12,7
GMV-450WM/E-X Φ 28,6 Φ 12,7
GMV-504WM/E-X Φ 28,6 Φ 15,9
GMV-560WM/E-X Φ 28,6 Φ 15,9
GMV-615WM/E-X Φ 28,6 Φ 15,9

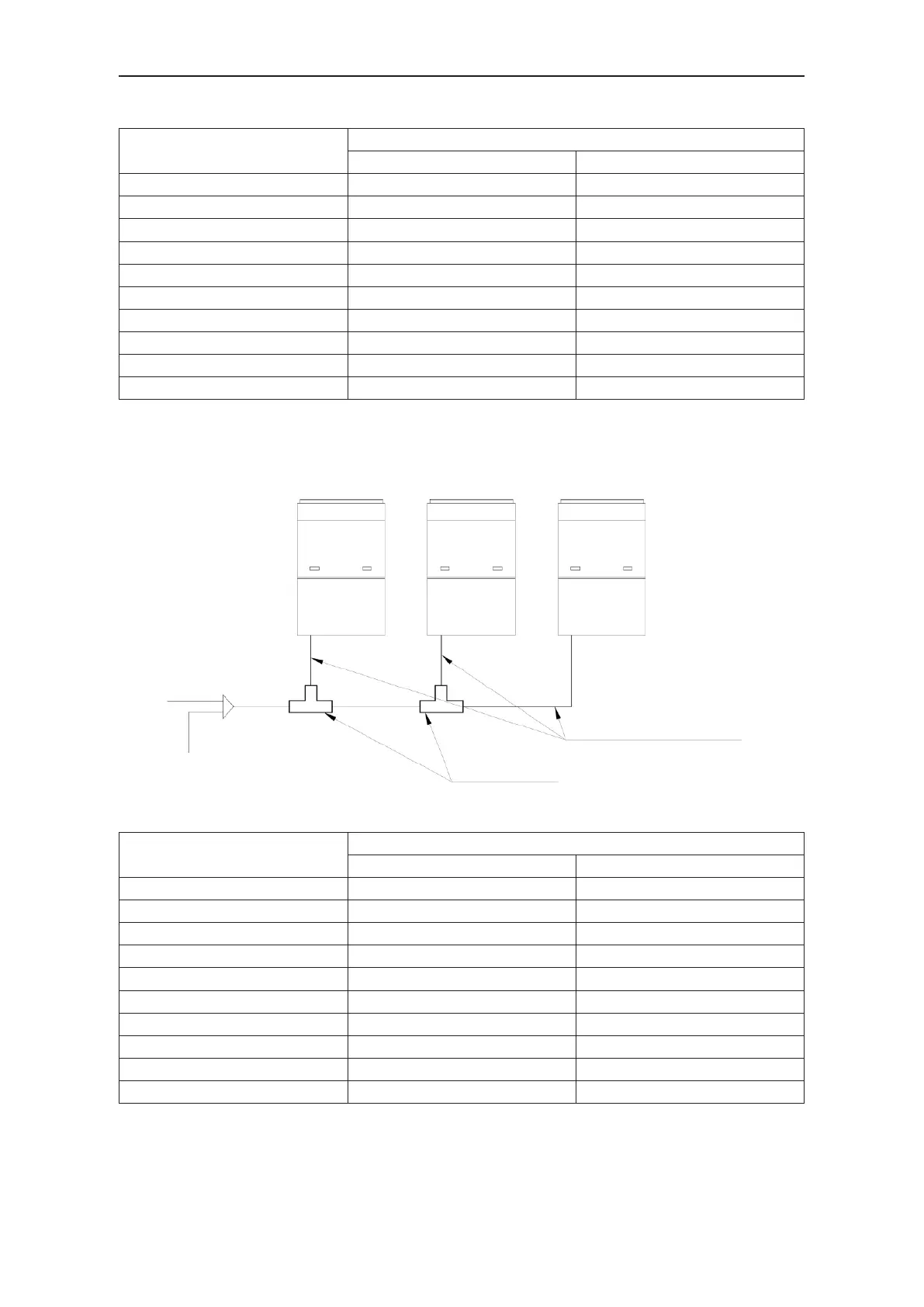

4.2.5.2 Pour une unité à modules multiples, choisissez le collecteur approprié à raccorder au
module extérieur en fonction des dimensions du tuyau du module de base. Les dimensions du
tuyau pour un module extérieur de base sont indiquées ci-dessous :
Unité
extérieure 1
Unité
extérieure 2
Unité
extérieure 3
Tuyau de raccord entre le
module et le collecteur extérieur
Collecteur extérieur
Fig. 4.2.9
Module de base
Tuyau entre le module et le branchement de l’UE
Tuyau de gaz (mm) Tuyau de liquide (mm)
GMV-224WM/E-X Φ 19,05 Φ 9,52
GMV-280WM/E1-X Φ 22,2 Φ 9,52
GMV-280WM/E-X Φ 22,2 Φ 9,52
GMV-335WM/E-X Φ 25,4 Φ 12,7
GMV-400WM/E-X Φ 25,4 Φ 12,7
GMV-450WM/E1-X Φ 28,6 Φ 12,7
GMV-450WM/E-X Φ 28,6 Φ 12,7
GMV-504WM/E-X Φ 28,6 Φ 15,9
GMV-560WM/E-X Φ 28,6 Φ 15,9
GMV-615WM/E-X Φ 28,6 Φ 15,9
