GMV DC Inverter VRF
39
Module 3 (unité esclave) Module 2 (unité esclave) Module 1 (unité maîtresse)
Panneau principal AP1 Panneau principal AP1 Panneau principal AP1
Interface de communication de
l’UE/UI
Interface de communication de
l’UE/UI
Interface de communication de
l’UE/UI
Communication
entre l’UE et l’UI
Communication entre les modules de base
Communication entre les UI
UI nº 1 UI nº 2
UI nº N (80 max)
Commande laire
Communication entre les modules de base
Interface de communication Interface de communication Interface de communication
Interface de communication Interface de communication Interface de communication
Alimentation Alimentation Alimentation
Carte mère du
compresseur à
onduleur AP3
Carte mère du
compresseur à
onduleur AP3
Carte mère du
compresseur à
onduleur AP3
Carte mère du
ventilateur de
l’onduleur AP4
Carte mère du
ventilateur de
l’onduleur AP4
Carte mère du
ventilateur de
l’onduleur AP4
Interface de communi-
cation de VFD
Interface de communi-
cation de VFD
Interface de communi-
cation de VFD
Interface
du signal
d’urgence
Interface
du signal
d’urgence
Interface
du signal
d’urgence
Interface du signal
d’interrupteur
de réseau
d’alimentation
Interface du signal
d’interrupteur
de réseau
d’alimentation
Interface du signal
d’interrupteur
de réseau
d’alimentation
Panneau
principal de l’UI
UI
UI
Panneau
principal de l’UI
Panneau
principal de l’UI
Panneau
principal de l’UI
Interface de
communication CN12
Interface de communication
CN12
UI suivante
Préc. UI UI suivante
Raccordez au dernier
module esclave
UI
Interface de communication
CN12
Interface de
communication
Préc. UI
Résistance de communica-
tion correspondante
Commande
laire

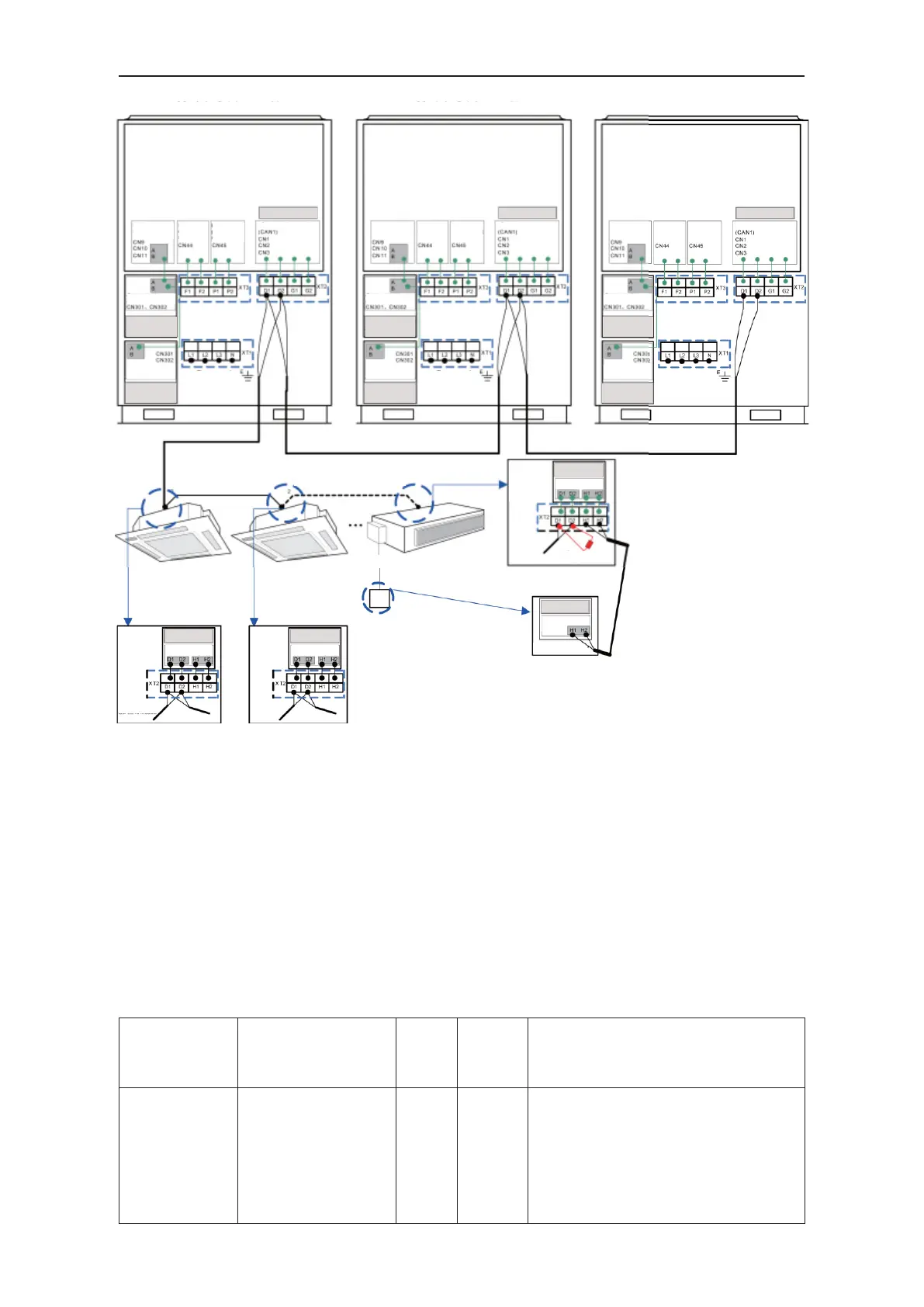

Fig. 4.6.1
4.6.2 Mode de communication 8
Le mode de bus CAN est utilisé pour la communication entre l’UI et l’UE et entre les UI.
4.6.3 Choix et mode de raccordement du matériel de communication
4.6.3.1 Choix du matériel de communication
Remarque : si les climatiseurs sont placés dans des emplacements présentant de fortes
interférences électromagnétiques, le câble de communication entre l’UI et la commande laire
doit utiliser un l blindé, et le câble de communication entre l’UI et l’UI/UE doit utiliser une paire
torsadée blindée.
(1) Choisissez la communication entre l’UI et la commande laire.
Type de matériau
Longueur totale de la
ligne de communication
entre l'UI et la
commande laire L (m)
Taille de
câble
(mm
2
)
Norme
des
matériaux
Observations
Câble avec gaine
en polychlorure
de vinyle légère/
ordinaire (60227
CEI 52 /60227
CEI 53)
L ≤ 250
2×0,75
~
2×1,25
CEI
60227 -
5:2007
1. La longueur totale de la ligne de commu-
nication ne doit pas dépasser 250 m.
2. Le câble doit être circulaire (les ls torsa-
dés ensemble).
3. Si l'unité est installée dans un endroit pré-
sentant un champ magnétique intense
ou de fortes interférences, utiliser un l
blindé.
