GMV DC Inverter VRF
40

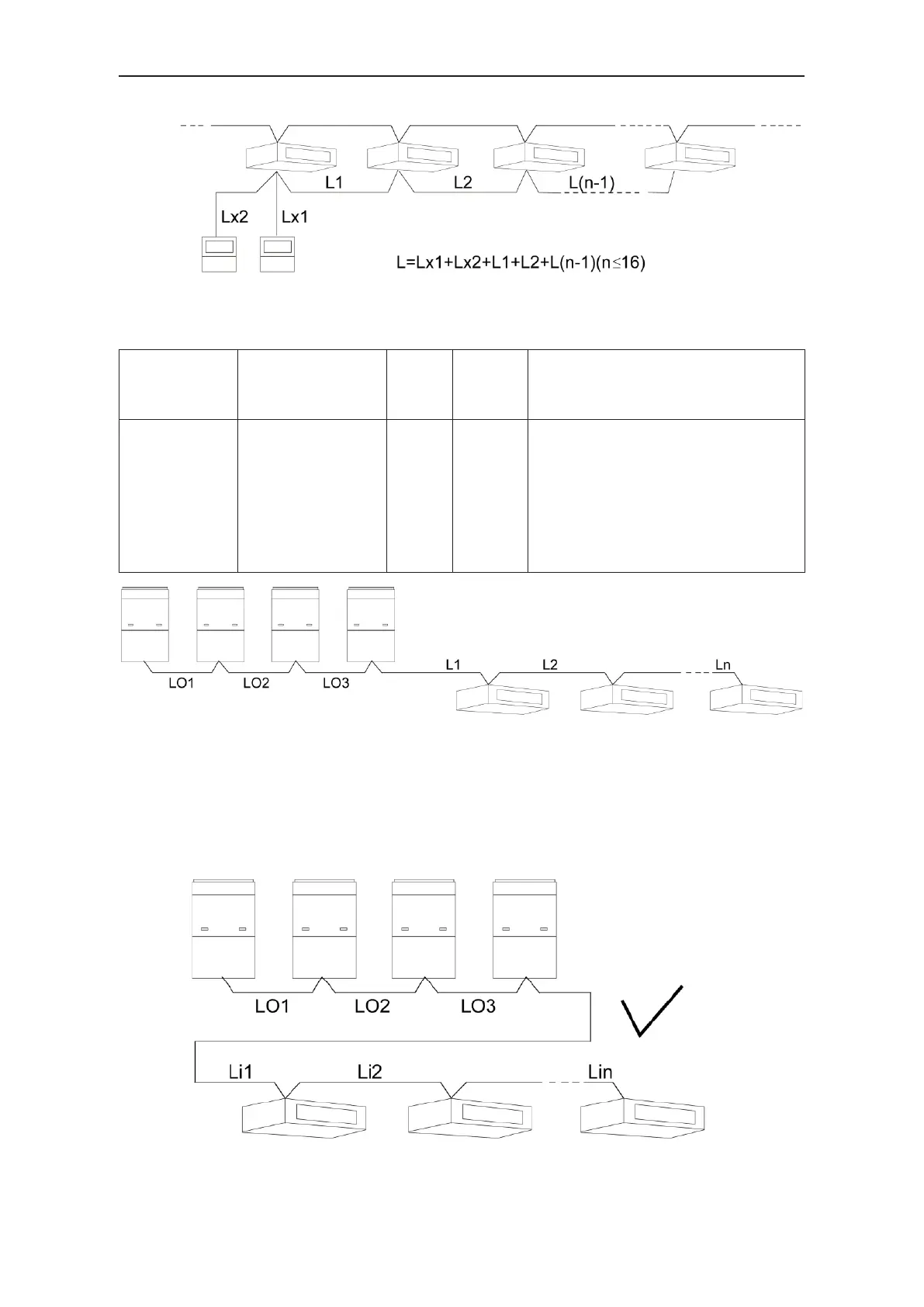

Raccordement entre les unités intérieures et les commandes laires :
Commande
laire maîtresse
UI1 UI2 UI3
UIn
Commande
laire esclave
Fig. 4.6.2
(2) Choisissez le câble de communication entre l’UE et l’UI
Type de matériau
Longueur totale
L (m) du câble de
communication entre
l’UI et l'UI (UE)
Taille de
câble
(mm
2
)
Norme
des
matériaux
Observations
Câble avec gaine
en polychlorure
de vinyle légère/
ordinaire (60227
CEI 52 /60227
CEI 53)
L ≤ 1000 ≥ 2×0,75
CEI 60227
- 5:2007
1. Si le diamètre est élargi à 2×1 mm
2
, la
longueur totale du câble de communica-
tion peut atteindre 1 500 m.
2. Le câble doit être circulaire (les ls torsa-
dés ensemble).
3. Si l'unité est installée dans un endroit pré-
sentant un champ magnétique intense
ou de fortes interférences, utiliser un l
blindé.
UE1 UE2 UE3 UE4
UI1 UI2 UIn
Fig. 4.6.3
4.6.3.2 Mode de raccordement de la communication
(1) Tous les câbles de communication du GMV5E doivent être raccordés en série plutôt
qu’en étoile.
UE1
UI1 UI2 UIn
UE2
Correct
UE3 UE4
Fig. 4.6.4
