GMV DC Inverter VRF
29

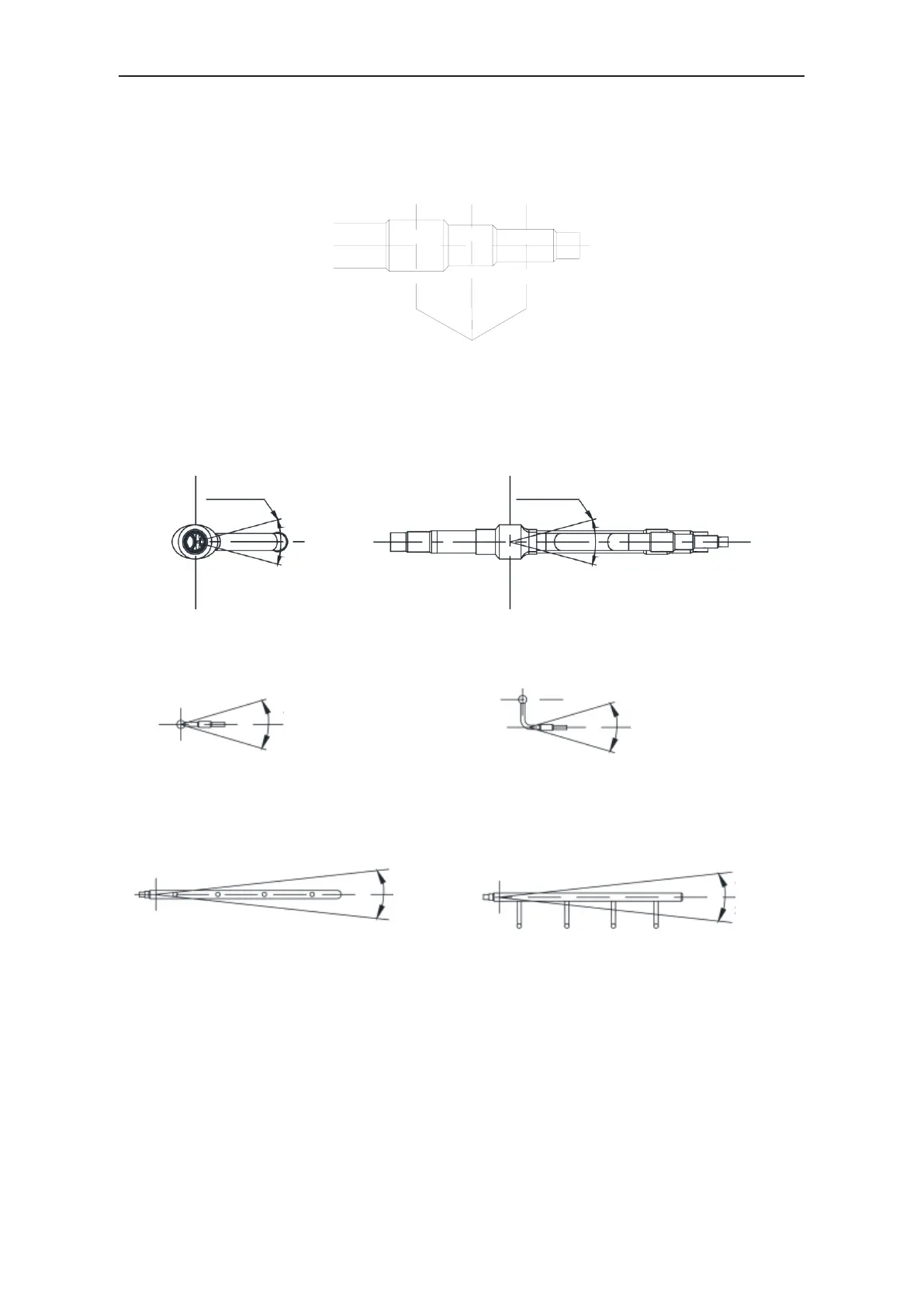

(2) Le collecteur possède plusieurs sections de tuyau de différentes tailles an de faciliter
le raccordement avec de nombreux tuyaux de différentes tailles. Utilisez un coupe-
tuyau pour couper le tuyau de section dans le milieu avec différentes tailles, puis retirez
les bavures. Voir Fig. 4.3.3.
Coupez depuis le centre
Fig. 4.3.3
(3) Le collecteur en Y peut être posé verticalement ou horizontalement. Conrmez la po-
sition puis soudez le tuyau du collecteur. Voir Fig. 4.3.4(a). Le collecteur en T doit être
posé à l’horizontale avec une légère inclinaison, voir Fig. 4.3.4(b).
±30°±15°
Vue BVue A
Fig. 4.3.4(a)
±15°
Côté gaz
Côté liquide
Côté liquideCôté gaz
±15°
±10°
±10°
Vue A
Vue B
Fig. 4.3.4(b)
(4) Le collecteur est isolé avec du matériel d’isolation pouvant supporter 120 °C ou plus.
La mousse xée au collecteur ne peut pas être considérée comme un matériau d’iso-
lation.
4.3.3 Pose et isolation thermique de la tuyauterie
(1) Pour le DRV multiple, chaque tuyau en cuivre doit être étiqueté pour éviter toute
connexion erronée.
(2) Les collecteurs peuvent être placés des manières suivantes :
