GMV DC Inverter VRF
30

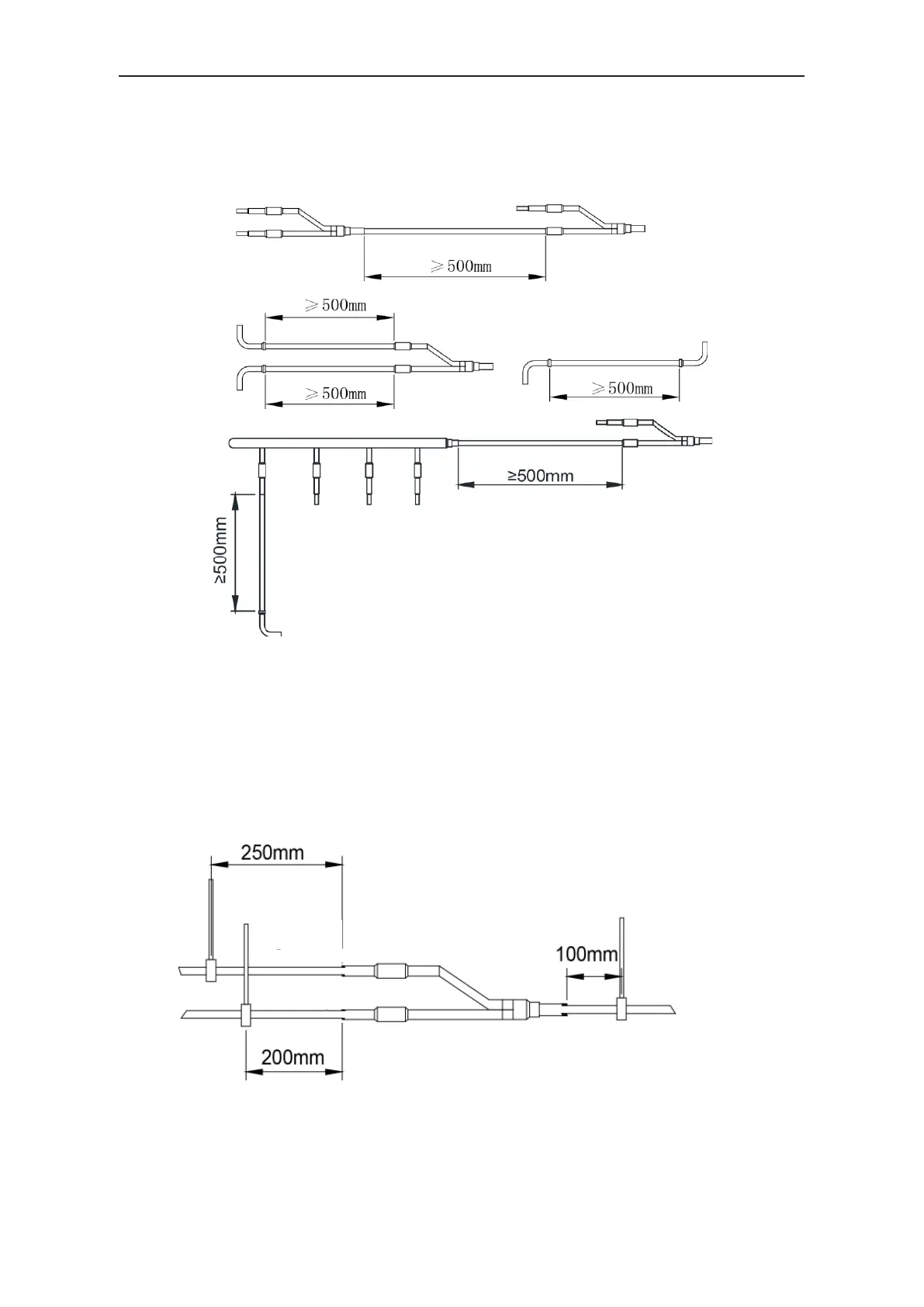

La longueur d’un tuyau droit entre deux collecteurs ne peut pas être inférieure à 500 mm.
La longueur d’un tuyau droit en amont du port du tuyau principal du collecteur ne peut pas être
inférieure à 500 mm. La longueur d’un tuyau droit entre le branchement du collecteur et l’UI ne
peut pas être inférieure à 500 mm. Voir Fig. 4.3.5.
Fig. 4.3.5
(3) Il doit y avoir trois points de xation pour les installations horizontale et verticale du
collecteur en Y. Voir Fig. 4.3.6.
Point de xation 1 : 100 mm sur le collecteur d’entrée principal à partir du point de soudure.
Point de xation 2 : 200 mm sur le tuyau de branchement principal à partir du point de sou-
dure.
Point de xation 3 : 250 mm sur le tuyau de branchement à partir du point de soudure.
Tige de suspension
du point de xation 3
Tige de suspension
du point de xation 2
Tige de suspension
du point de xation 1
Point de
soudure 1
Point de
soudure 2
Point de soudure 3
Fig. 4.3.6
