Mediciones en circuitos monofásicos (continuación)

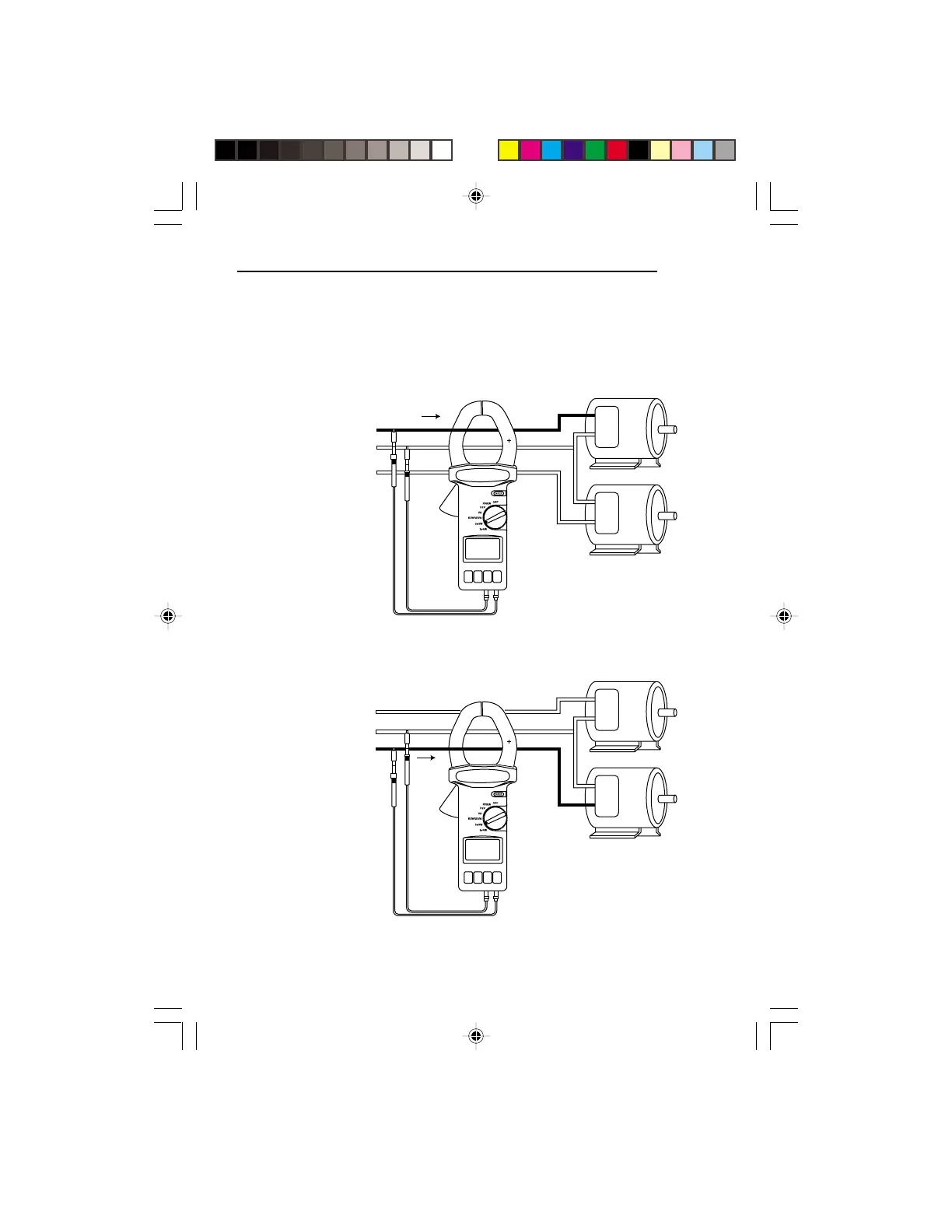

Circuitos monofásicos trifilares: Medición de potencia real, factor de potencia,
potencia aparente y potencia reactiva
L1
1ø3W
N
L2
A
1ø
Load
1ø
Load
L1–N = 110V
L2–N = 110V
L1–L2 = 220V
W L1 ( W RS)
L1
1ø3W
N
L2
A
1ø
Load
1ø
Load
L1–N = 110V
L2–N = 110V
L1–L2 = 220V
W L2 ( W TS)
1ø
Carga
1ø
Carga
1ø
Carga
1ø
Carga
