CMP-200
57
Mesures sur les circuits triphasés
Les branches ou pattes des circuits électriques triphasés sont généralement identifiées selon les
conventions suivantes :
• A, B et C
• L1, L2 et L3
• R, S et T
Elles sont identifiées par les lettres R, S et T dans ce manuel et sur le compteur.
Circuits triphasés : Tableau des réglages pour la tension et la fréquence
Mesure
Type de Réglage Icônes Connexion Connexion Emplacement
circuit sélecteur affichés du fil rouge du fil noir de la pince
toute autre
Tension ou 3ø3W ou
Hz V Hz et V R, S ou T
phase (ou
S/O
Fréquence 3ø4W neutre sur
3ø4W seulement)

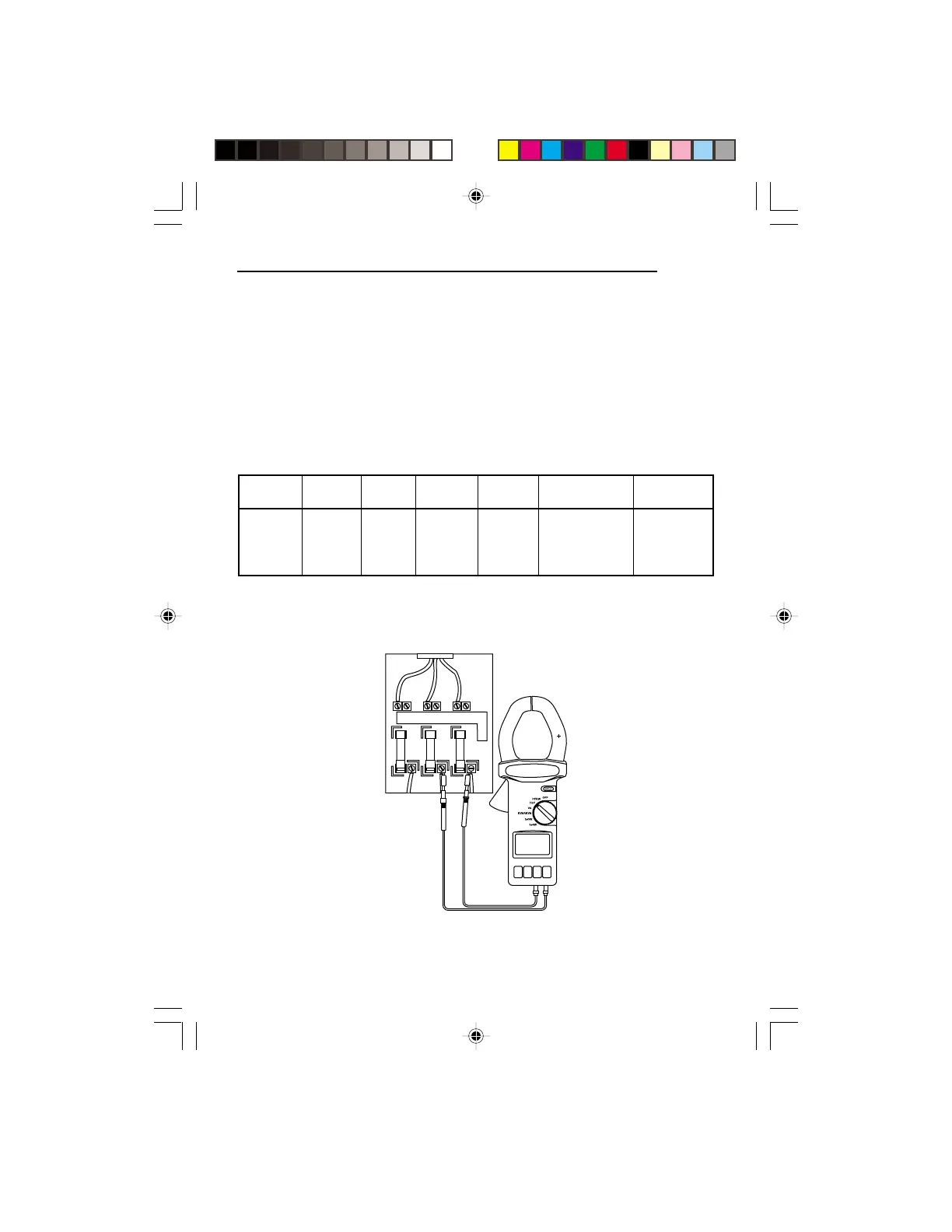

Circuits triphasés : Mesure de la tension ou de la fréquence
