15
CS-2072

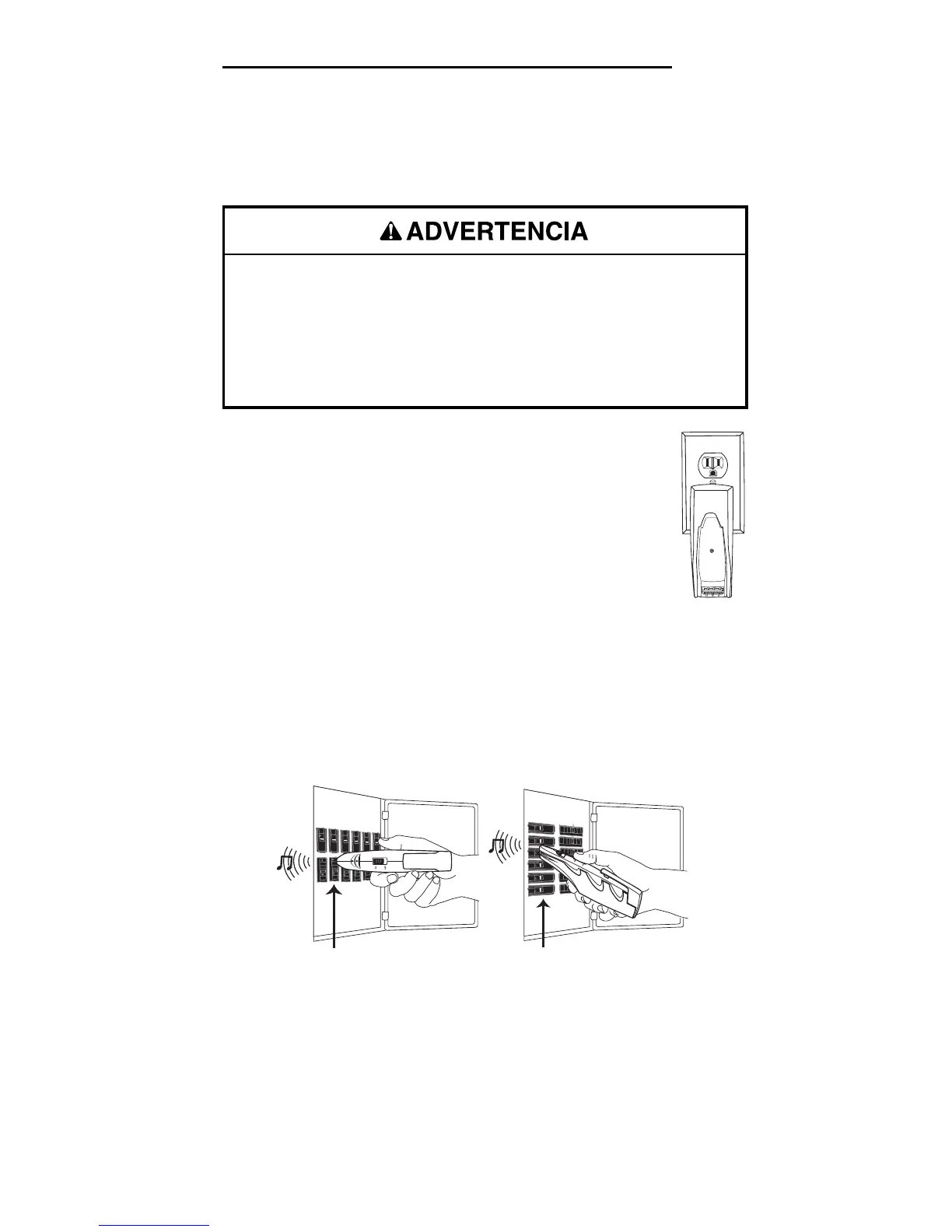

Peligro de electrocución e incendio:
• Para uso en interiores únicamente en circuitos estándar de
110 V CA a 120 V CA.
• Este receptor no ha sido diseñado para hacer contacto con circuitos
activados.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la
muerte.
Operación
El receptor CS-2072 es más eficaz si se mantiene perpendicular con relación al
interruptor. Consulte la etiqueta de orientación ubicada en la parte inferior de la
varilla del receptor.
Nota:
• Conecte el transmisor a un circuito energizado y verifique que el
LED brille.
• Deslice el interruptor del receptor hasta la posición ON
(ENCENDER) y verifique que brille el LED rojo del receptor.
Si no se enciende el LED rojo, reemplace la pila.
• Si el transmisor o el receptor no funcionan como deben, devuelva
a Greenlee para su reparación. Consulte las instrucciones en la
sección Garantía.
1. Enchufe el transmisor en el tomacorriente que debe ser
desconectado o identificado.
Nota: Para transmitir su señal, el transmisor debe recibir energía eléctrica del
circuito que se está comprobando.
2. Verifique que brille el LED rojo del transmisor, lo que indica que el circuito
está energizado.
3. Pase al tablero de circuitos. Encienda el receptor y sosténgalo contra el
interruptor según se muestra abajo.
Interruptores verticales Interruptores horizontales
4. Desplace el receptor lentamente sobre todos los interruptores. Esta acción
calibrará la unidad. Si cuenta con más de un tablero, asegúrese de efectuar
este paso en cada uno de los tableros. No apague el receptor.
5. Desplace nuevamente el receptor sobre los interruptores. Cuando el LED
verde brille y el zumbador emita un sonido, se encontrará directamente sobre
el interruptor conectado al trasmisor.
6. Si lo desea, marque el interruptor.
7. Para trabajar en el circuito, desconecte el interruptor.
8. Antes de comenzar el trabajo, verifique que el LED rojo del transmisor esté
apagado, lo que indica que el circuito está desenergizado.
