22

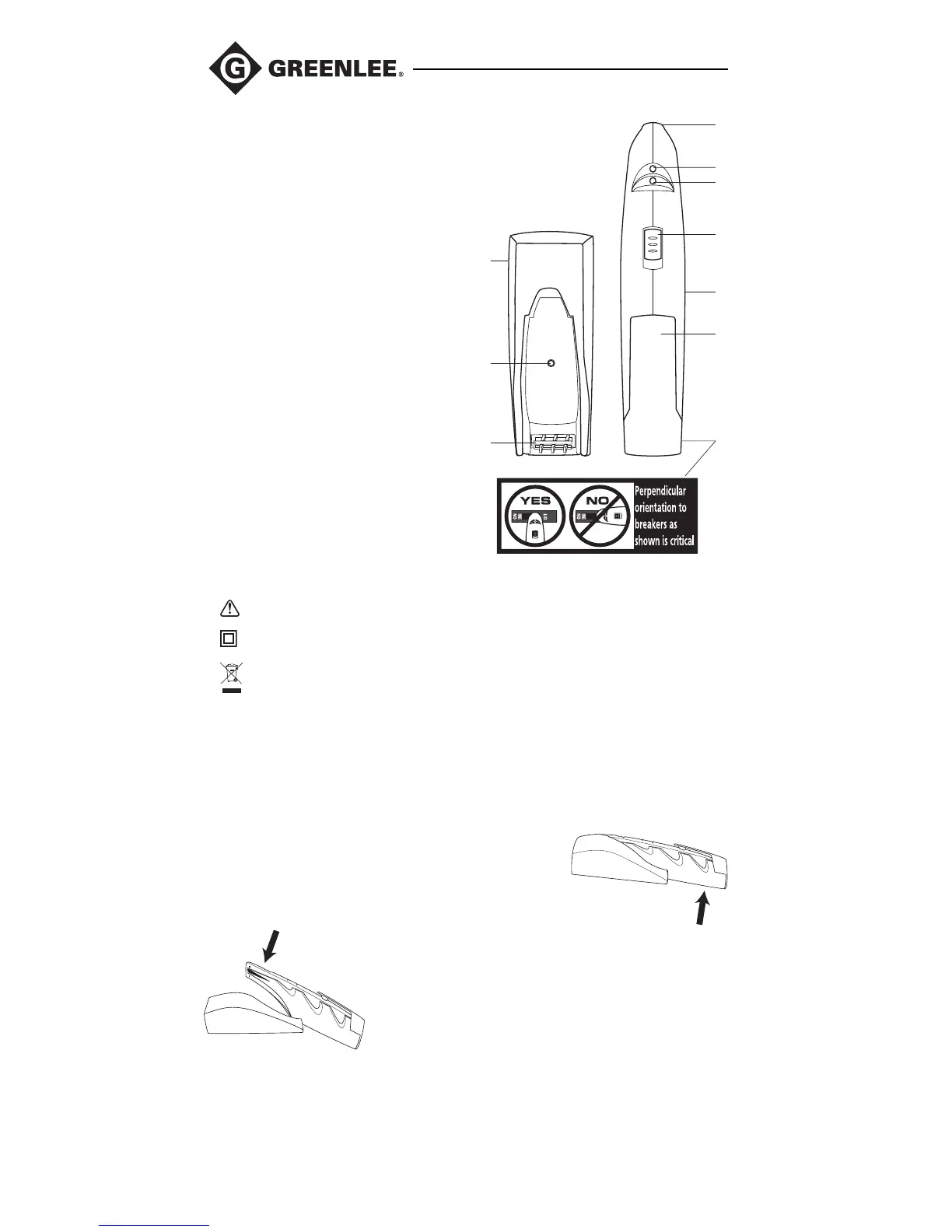

Identification
Récepteur
1. Capteur
2. DEL (verte) indiquant le circuit
3. DEL (rouge) indiquant
l’alimentation
4. Interrupteur de mise sous/hors
tension (ON/OFF)
5. Résonateur
6. Attache pour ceinture
7. Étiquette d’orientation (à l’arrière)
Émetteur
8. Fiche (à l’arrière)
9. DEL (rouge) indiquant
l’alimentation
10. Attache de récepteur
Symboles apparaissant sur l’appareil
Avertissement — Lire le manuel d’instructions
Isolation double
Recycler ce produit conformément aux directives
du fabricant
Introduction
Le repère-disjoncteur CS-2072 de Greenlee est composé d’un émetteur et d’un
récepteur. Lorsqu’il est branché sur un circuit actif, l’émetteur génère un signal qui
peut être détecté par le récepteur; ce signal visuel et sonore indique le disjoncteur
correct.
Ouverture et fermeture de l’appareil
Pour séparer le récepteur de l’émetteur, maintenir
l’émetteur et tirer vers le haut sur la poignée du
récepteur.
Pour réaccoupler le récepteur à l’émetteur, placer le
centre du bas du récepteur par-dessus l’attache de
l’émetteur. Faire pivoter la tige du récepteur dans
l’émetteur jusqu’au déclic. Utiliser l’attache pour
ceinture pour faciliter le transport.
ONON
ON
OFF
2
1
3
5
6
7
4
10
9
8
