GreenWorks LMF413 - Vue Éclatées

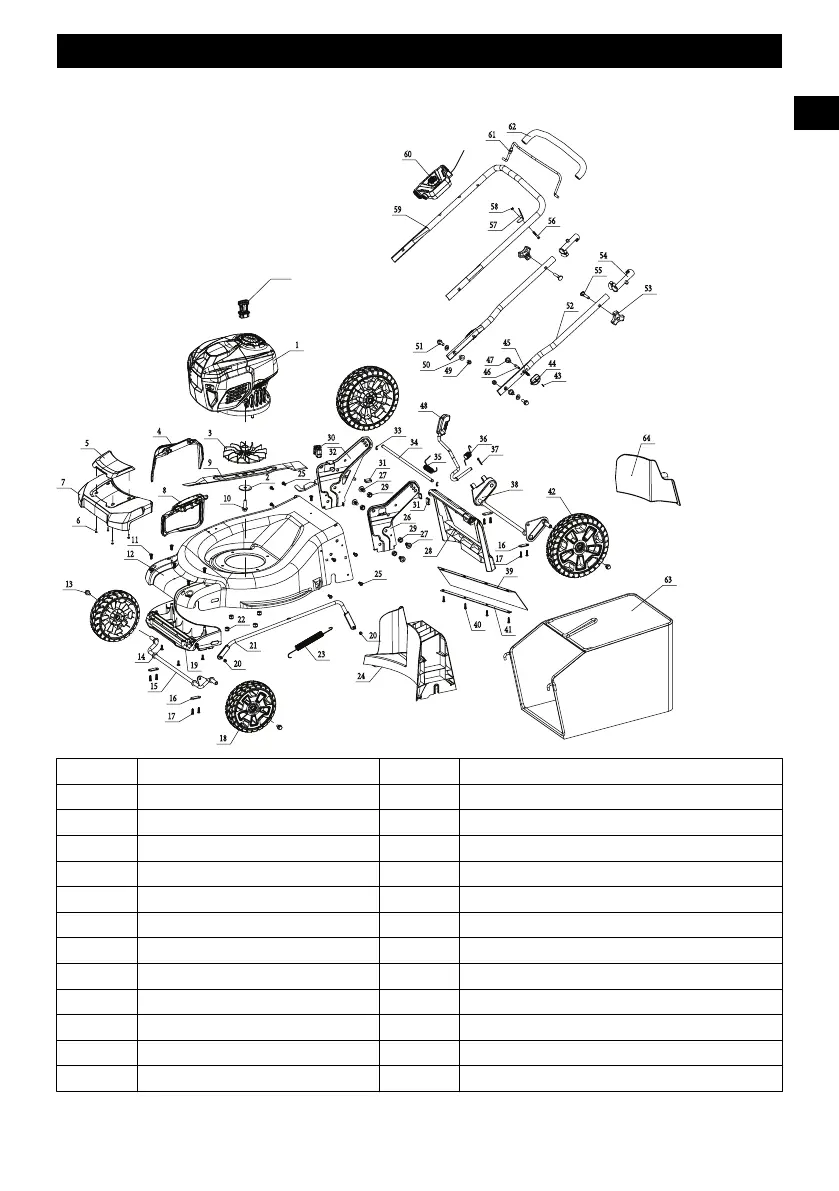

12 VUE ÉCLATÉES
1
4
8
5
7
6
12
13
15
16
18
23
21
22
24
19
26
40
41
39
42
28
38
37
36
48
35
34
33
32
51
50
49
47
46
44
45
43
53
55
56
58
59
60
61
20
10
31
52
57
62
11
17
14
64
2
3
29
9
54
30
31
20
27
27
29
25
25
16
17
63
65
No No de pièce Qté Description
1 311012339AB 1 Ensemble du moteur
2 333021527 1 Plaquette
3 341191179-1 1 Ventilateur
4 341241179C 1 Trappe d’éjection latérale
5 341331179U 1 Couvercle du pare-choc
6 32205836 4 Vis
7 341061179C 1 Corps principal du pare-chocs
8 311201546 1 Ensemble du couvercle de la trappe d'éjection latérale
9 333041179 1 Lame 21"
10 322011179AC 1 Boulon
11 3220951D 5 Vis
12 333011179 1 Plateau 21"
29
