Growatt MOD 4000TL3-X Manual

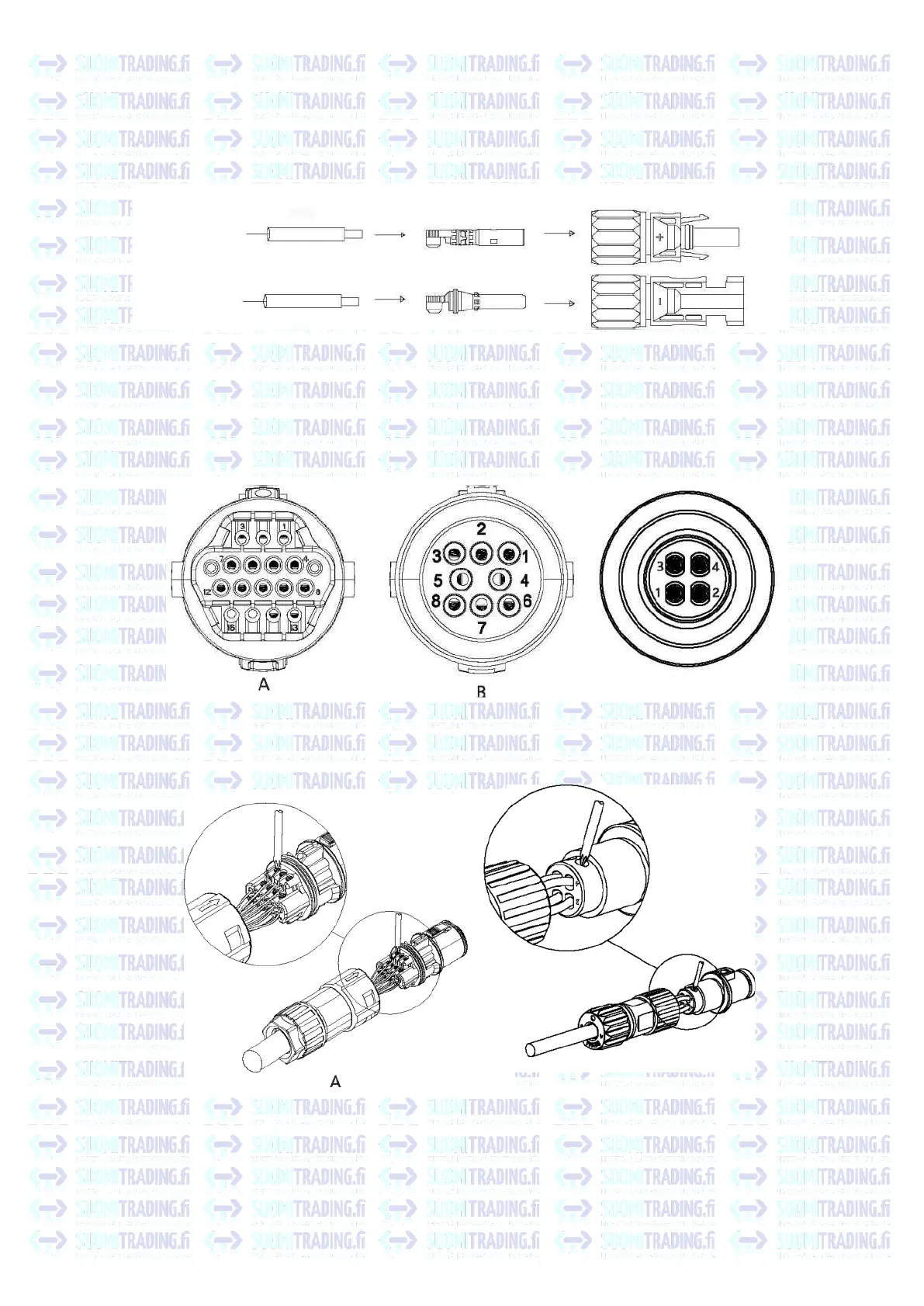

Anslut DC-kontakten
Ledningar
Positiv metallkontakt
Positiv kontakt
4–6 mm
2
4–6 mm
2
Ledningar
Negativ metallkontakt
Figur 6.9
Negativ kontakt
6.4 Anslutning av signalkabeln
MOD-seriens växelriktare har en 16- eller 8-polig signalanslutning, utom för modeller som säljs
i Vietnam. Kontaktdonet för signalledningen är följande:
Figur 6.10
1. Skala ledningen 10 mm genom den vattentäta genomföringen, sätt in hylsan och dra åt skru-
varna.
(endast modeller som säljs i Vietnam)
Figur 6.11
22
C = endast modeller som säljs i Vietnam
