Growatt MOD 4000TL3-X Manual

6.8.3 Användning av gränssnittet för energihantering i EU
RRCR

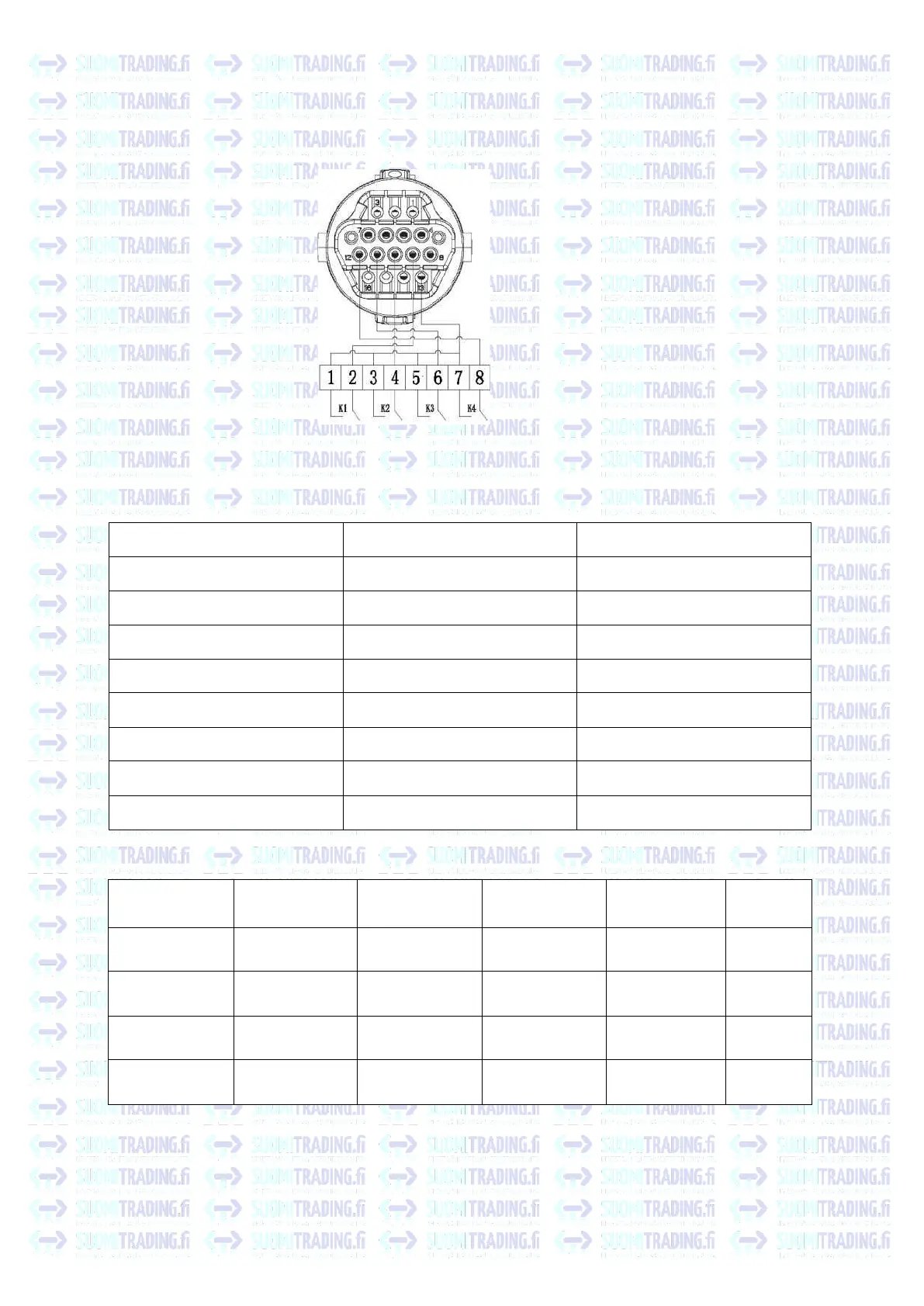

Figur 6.20 Anslutning av växelriktare och radiofrekvensmottagare (RRCR)
6.8.3.2 I följande tabell beskrivs fördelningen och funktionen av kontakternas stift:
DRM-kontaktens stift nr
Beskrivning
Kontakt till RRCR
9
Reläkontakt 1 ingång
K1 - Relä 1 utgång
10
Reläkontakt 2 ingång
K2 - Relä 2-utgång
11
Reläkontakt 3 ingång
K3 - Relä 3 utgång
12
Reläkontakt 4 ingång
K4 - Relä 4-utgång
13
GND
Gemensam kontakt för
reläer
14
Inte ansluten
Inte ansluten
15
Inte ansluten
Inte ansluten
16
Inte ansluten
Inte ansluten
6.8.3.2 Växelriktaren är förkonfigurerad för följande RRCR-effektnivåer:
DRM-kontaktens
stift 9
DRM-kontaktens
stift 10
DRM-kontaktens
stift 11
DRM-kontaktens
stift 12
Aktiv effekt
Cos(<p)
Kortslutning
med stift 13
0 %
1
Kortslutning
med stift 13
30 %
1
Kortslutning
med stift 13
60 %
1
Kortslutning
med stift 13
100 %
1
Reglering av aktiv effekt och reaktiv effekt aktiveras separat.
28
DRM-kontakt
