Türkçe (TR)
21

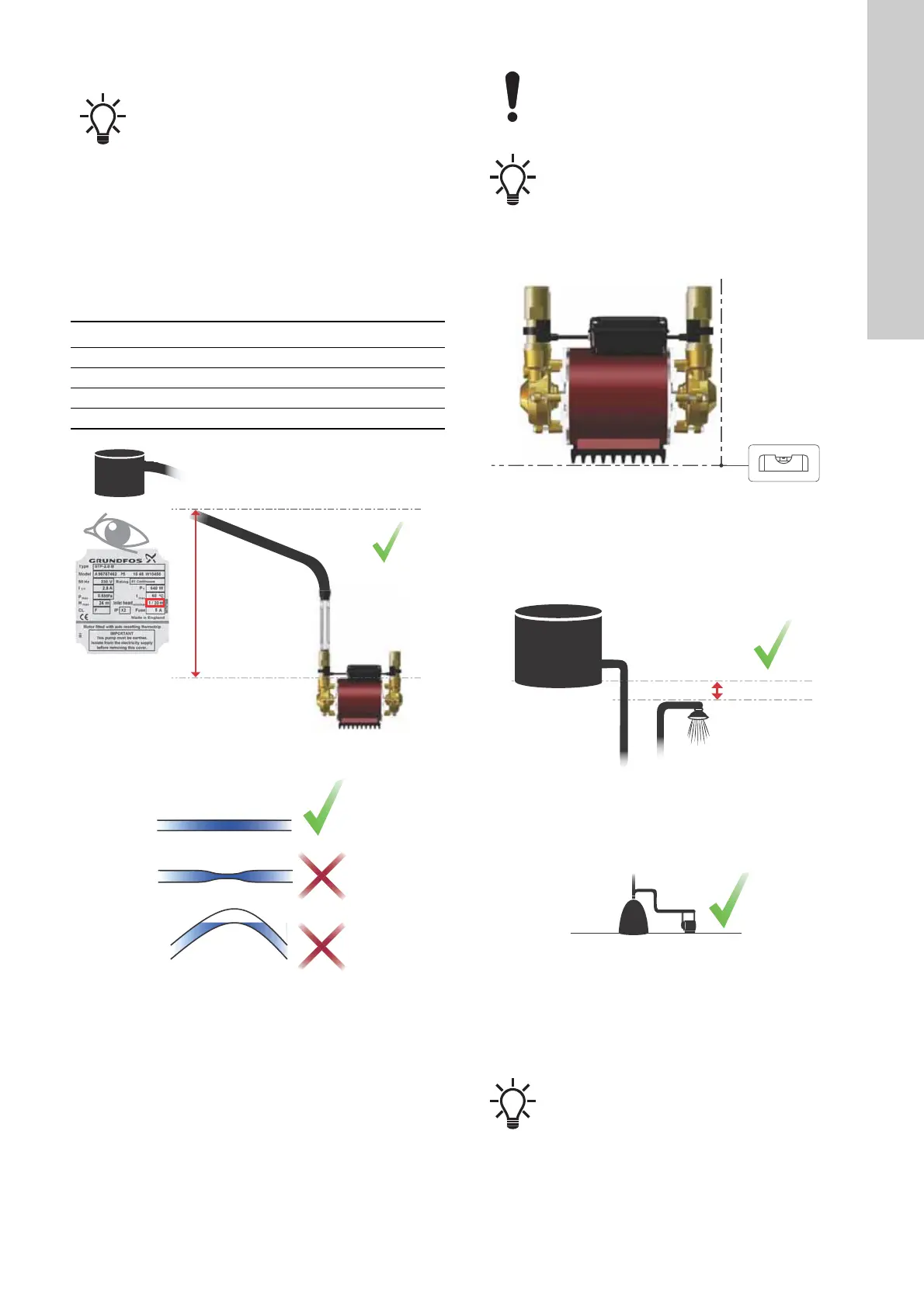

4.1 Pompanın yerleştirilmesi
Pompa sıcak ve soğuk su kaynağına mümkün olduğunca yakın
tutulmalıdır.
Optimum performans için aşağıdakilerden emin olun:
• Pompaya giden su akışının debisi iyi olmalıdır
•Su girişinin basma yüksekliği yeterli olmalıdır Bkz. tablo ve
şekil 3.
•Kısıtsız borular, 22 mm. Bkz. şekil 4.
• Hava cepleri önlenmelidir Bkz. şekil 4.
Pompa iyi havalandırılan bir yere monte edilmelidir
Şekil 3 Giriş basma yüksekliği
Şekil 4 Kısıtsız boru
Pompayı akış anahtarlarının doğru çalıştığından emin olmak için
çıkı
ş port'ları dikey olarak yukarı bakacak şekilde yatay şekilde
konumlandırın.
Şekil 5 Pompanın yerleştirilmesi
Pompa ve duş sistemini bağlayın. Bkz. şekil 10.
Soğuk su depolama tankının tabanı ile tahliye borusunun veya
duş tahliyesinin en yüksek noktası arası nda minimum 250 mm
mesafe olmalıdır. Bkz. şekil 6.
Şekil 6 Minimum yükseklik farkı
Pompayı 1999 su temini (su teçhizatları) yönetmeliğine uygun
olarak monte edin.
Pompayı sıcak su silindirinin tabanına yerleştirin. Bkz. şekil 7.
Şekil 7 Pompanın sıcak su silindirine göre yerleştirilmesi
Banyo içi kurulumlarda, pompayı yerel yönetmeliklere uygun
olarak yerleştirin.
Pompayı küvet, duş teknesi veya lavabolar ile pompa arasında
yatay olarak en az 0,6 metre, veya dikey olarak 3 metre mesafe
olacak şekilde yerleştirin.
Pompayı, gelecekte yapılacak servis ve bakım
işlemleri için kolay erişilebilir bir yere yerleştirin.
Tip Giriş basma yüksekliği [m]
STP, SSP 1-20
STN, SSN 1-8
STR2, SSR2 1-10
STR2 CN, SSR2 CN 1-8
TM05 6968 0313
TM05 6976 0313
=
H
inlet
> 227 litres
(50 gallons)
Pompanın üzerini kapatmayın; aksi takdirde motorda
aşırı ısınma meydana gelir.
Pompayı buzlanma olmayan bir yere yerleştirin.
TM05 6969 0313TM05 6967 0313TM05 6975 0313
Pompa, yalnızca alt kullanımıyla erişilebilir olması
kaydıyla, küvet altına monte edilebilir.
> 227 litres
(50 gallons)
Min. 250 mm
