Grundig PA 3 Service Manual

Allgemeiner Teil / General Section
PA2/PA3

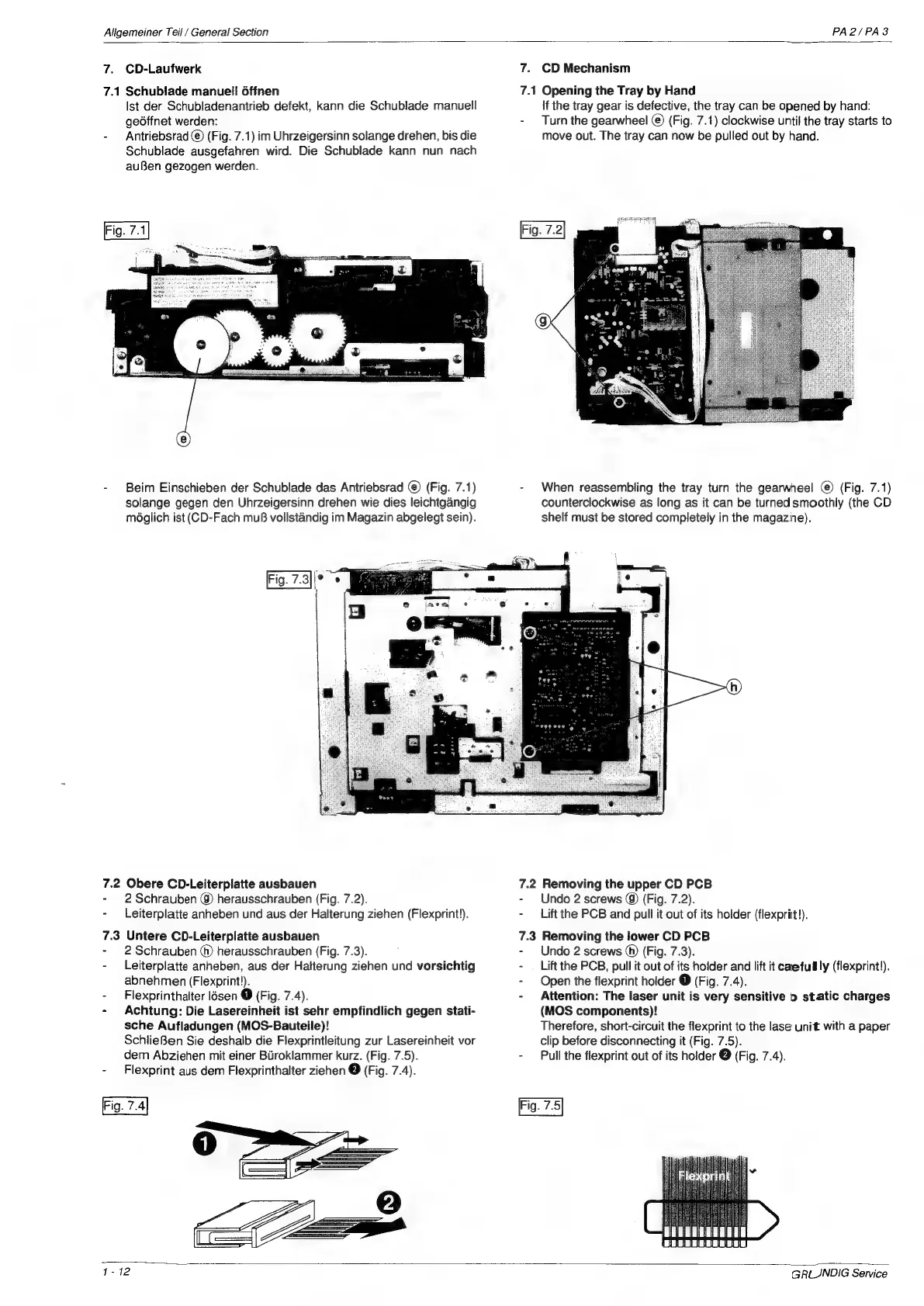

7. CD-Laufwerk
7.1 Schublade manuell 6ffnen
Ist der Schubladenantrieb defekt, kann die Schublade manuell
gedffnet werden:
- Antriebsrad ©) (Fig. 7.1) im Uhrzeigersinn solange drehen, bis die
Schublade ausgefahren wird. Die Schublade kann nun nach
auBen gezogen werden.
7. CD Mechanism
7.1 Opening the Tray by Hand
If the tray gear is defective, the tray can be opened by hand:
- Turn the gearwheel ©) (Fig. 7.1) clockwise until the tray starts to
move out. The tray can now be pulled out by hand.
- Beim Einschieben der Schublade das Antriebsrad ©) (Fig. 7.1)
solange gegen den Uhrzeigersinn drehen wie dies leichtgangig
méglich ist (CD-Fach muB vollstandig im Magazin abgelegt sein).
Fa73|*
7.2 Obere CD-Leiterplatte ausbauen
- 2Schrauben @) herausschrauben (Fig. 7.2).
- Leiterplatte anneben und aus der Halterung ziehen (Flexprint!).
7.3 Untere CD-Leiterplatte ausbauen
- 2Schrauben @ herausschrauben (Fig. 7.3).
- Leiterplatte anheben, aus der Halterung ziehen und vorsichtig
abnehmen (Flexprint).
- Flexprinthalter lésen @ (Fig. 7.4).
- Achtung: Die Lasereinheit ist sehr empfindlich gegen stati-
sche Aufladungen (MOS-Bauteile)!
SchlieBen Sie deshalb die Flexprintleitung zur Lasereinheit vor
dem Abziehen mit einer Buroklammer kurz. (Fig. 7-5).
- Flexprint aus dem Flexprinthalter ziehen @ (Fig. 7.4).
Fig. 7.4
- When reassembling the tray turn the gearwheel @) (Fig. 7.1)
counterclockwise as long as it can be turnedsmoothly (the CD
shelf must be stored completely in the magazine).
7.2 Removing the upper CD PCB
- Undo 2 screws © (Fig. 7.2).
- — Lift the PCB and pull it out of its holder (flexpritt!).
7.3 Removing the lower CD PCB
Undo 2 screws (h) (Fig. 7.3).
- — Lift the PCB, pull it out of its holder and lift it caefull ly (flexprint!).
- Open the flexprint holder @ (Fig. 7.4).
- Attention: The laser unit is very sensitive pb static charges
(MOS components)!
Therefore, short-circuit the flexprint to the lase unit with a paper
clip before disconnecting it (Fig. 7.5).
- Pull the flexprint out of its holder @ (Fig. 7.4).
Fig. 7.5
GRCLUNDIG Service
