Grundig PA 3 Service Manual

Aligemeiner Teil / General Section PA 2/PA3

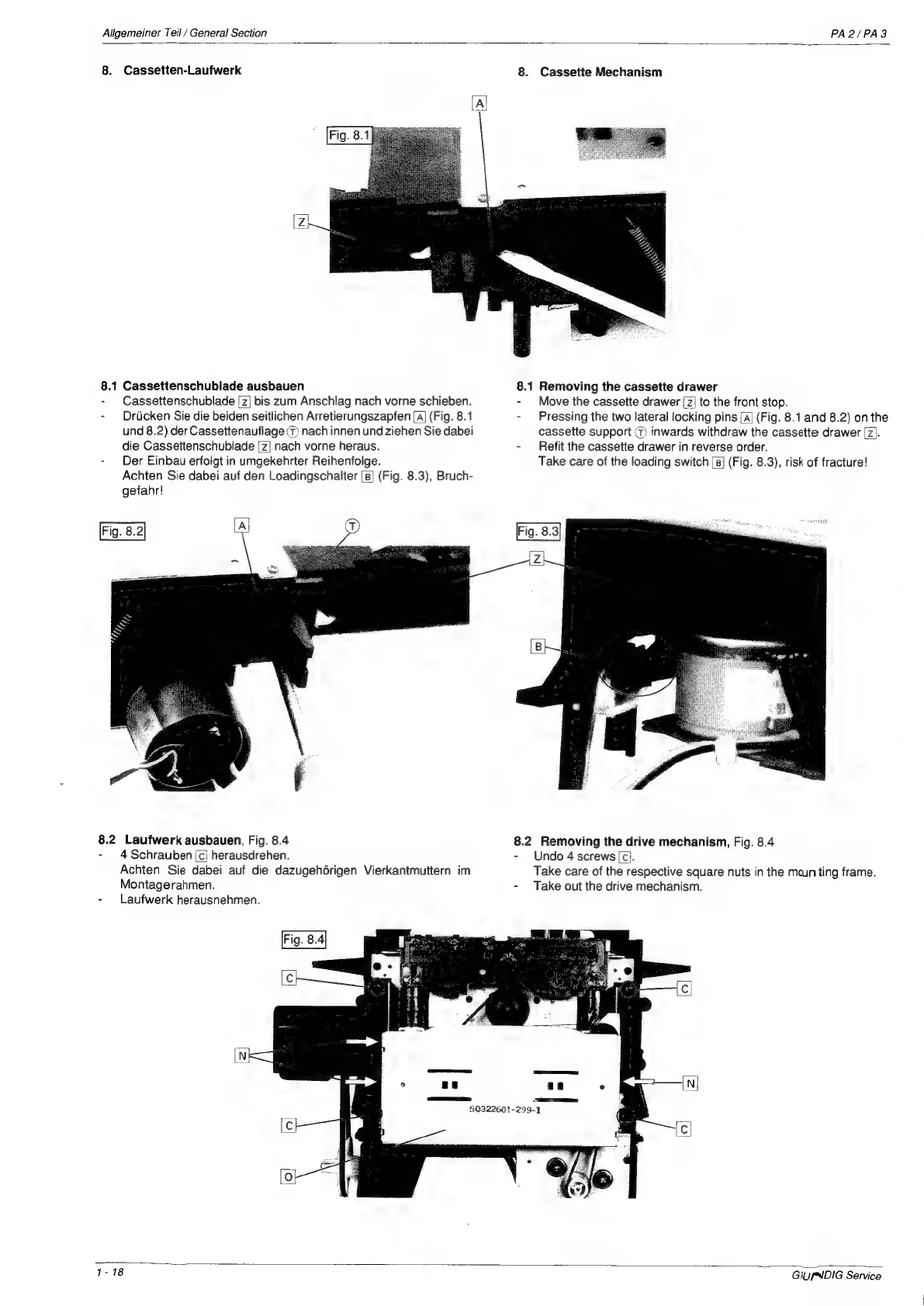

8. Cassetten-Laufwerk 8. Cassette Mechanism
8.1 Cassettenschublade ausbauen 8.1 Removing the cassette drawer
- Cassettenschublade [z] bis zum Anschlag nach vorne schieben. - Move the cassette drawer {Z] to the front stop.
- Drucken Sie die beiden seitlichen Arretierungszapfen [a] (Fig. 8.1 - Pressing the two lateral locking pins [a] (Fig. 8.1 and 8.2) on the
und 8.2) der Cassettenauflage (T) nach innen und ziehen Sie dabei cassette support @) inwards withdraw the cassette drawer [z].
die Cassettenschublade [z! nach vorne heraus. - Refit the cassette drawer in reverse order.
- Der Einbau erfolgt in umgekehrter Reihenfolge. Take care of the loading switch [8] (Fig. 8.3), risk of fracture!
Achten Sie dabei auf den Loadingschalter [p] (Fig. 8.3), Bruch-
gefahr!
al
8.2 Laufwerk ausbauen, Fig. 8.4 8.2 Removing the drive mechanism, Fig. 8.4
- 4 Schrauben [c} herausdrehen. - Undo 4 screws [c}.
Achten Sie dabei auf die dazugehdrigen Vierkantmuttern im Take care of the respective square nuts in the mounting frame.
Montagerahmen. - Take out the drive mechanism.
- Laufwerk herausnehmen.
§032260!-259-1
1-18
GIUPNDIG
Service
