GRUNDIG Service 4 - 1 GRUNDIG Service 4 - 2

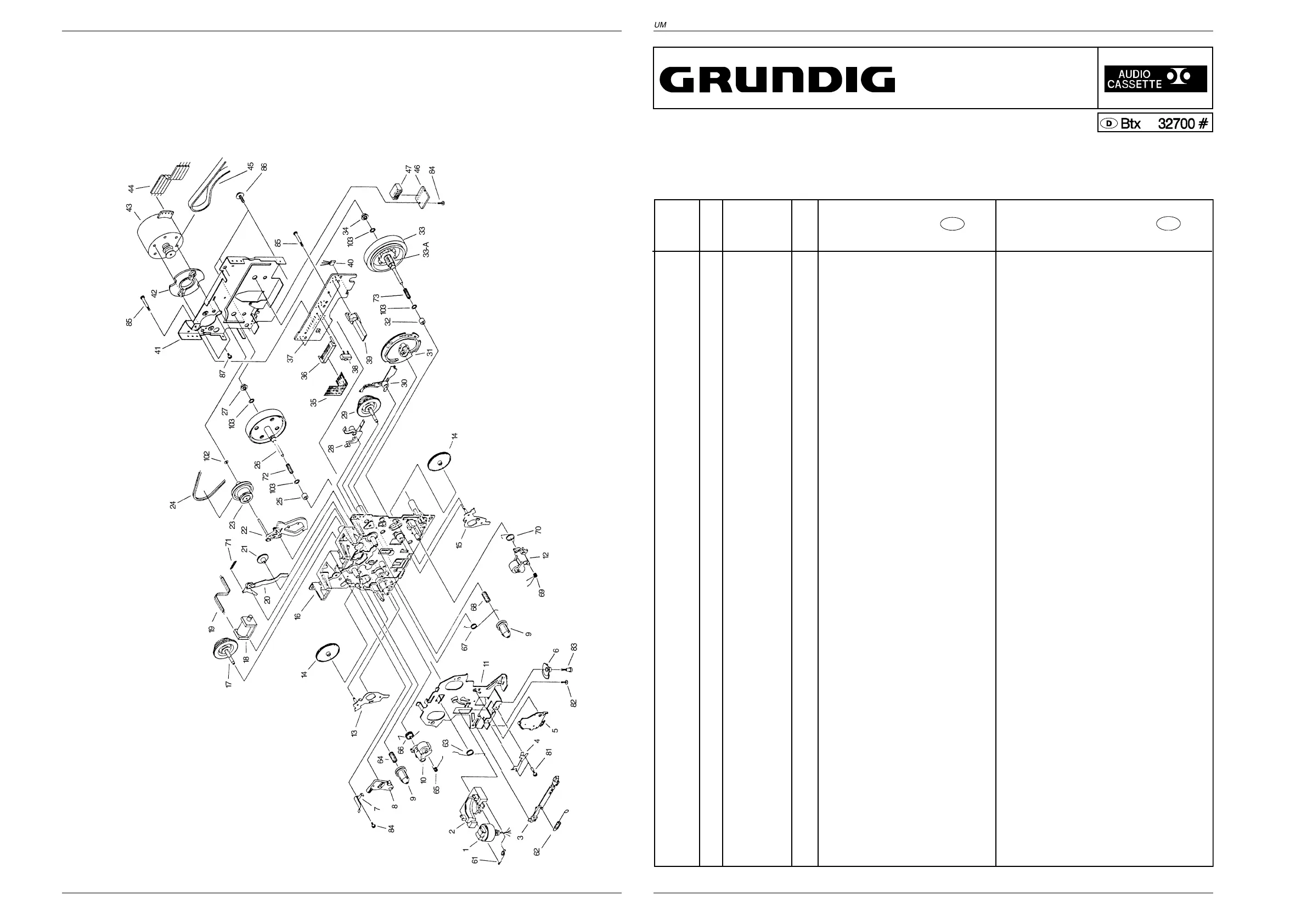

Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
UMS 1 / UMS 2
Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
UMS 1 / UMS 2
POS. ABB. SACHNUMMER ANZ.
NR. NR.
POS. FIG. PART NUMBER QUA.
NO. NO.
BEZEICHNUNG
DESCRIPTION
D
GB
Ersatzteilliste
List of spare parts
*
LAUFWERK CRF 4134
0001.000 72008-614.48 WIEDERGABEKOPF KPL. P/ HEAD
0002.000 72008-614.49 KOPFHALTER HEAD HOLDER
0003.000 72008-614.51 HEBEL LEVER
0004.000 72008-418.47 FEDER SPRING
0006.000 72008-614.52 ZAHNRAD GEAR WHEEL
0007.000 72008-614.01 FEDER SPRING
0008.000 72008-614.28 AUSWURFHEBEL EJECT LEVER
0009.000 72008-614.02 2 KUPPLUNGSKAPPE CAP
0010.000 72008-614.05 ANDRUCKROLLE KPL. LINKS PINCH ROLLER
0012.000 72008-614.10 ANDRUCKROLLE KPL. RECHTS PINCH ROLLER
0014.000 72008-614.03 2 ZAHNRAD GEAR WHEEL
0017.000 75951-018.98 RUECKLAUFKUPPLUNG KPL.L. REWIND CLUTCH
0018.000 72008-614.06 BREMSLUEFTMAGNET BRAKE LIFTING SOLENOID
0021.000 72008-614.07 ZAHNRAD GEAR WHEEL
0022.000 72008-614.31 UMSCHALTHEBEL SWITCH-OVER LEVER
0023.000 72008-614.08 PULLY PULLEY
0024.000 75951-018.42 RIEMEN BELT
0025.000 72008-614.47 CAPST.LAGER CAPSTAN BEARING
0026.000 72008-614.15 SCHWUNGRAD KPL. FLYWHELL
0027.000 72008-418.16 BUCHSE SOCKET
0028.000 72008-614.32 ARM-HEBEL LEVER
0029.000 75951-018.44 VORLAUFKUPPLUNG KPL.R. FORWARD CLUTCH
0030.000 72008-614.44 FUEHLHEBEL SENSING LEVER
0031.000 72008-614.09 ZAHNRAD GEAR WHEEL
0032.000 72008-614.33 LAGER BEARING
0033.000 72008-614.11 SCHWUNGRAD FLYWHELL
0033.100 72008-614.12 ZAHNRAD GEAR WHEEL
0034.000 72008-418.15 BUCHSE SOCKET
0038.000 72008-614.13 SCHALTER, MODE SWITCH, MODE
0039.000 72008-417.46 KONTAKTFEDERSCHALTER CONTACT SPRING SWITCH
0040.000 72008-418.38 IC DN 6851 A IC DN 6851 A
0043.000 72008-614.14 MOTOR KPL. MOTOR
0044.000 72008-417.21 KABEL CABLE
0045.000 72008-614.54 ANTRIEBSRIEMEN DRIVE BELT
0061.000 72008-614.37 FEDER SPRING
0062.000 72008-614.38 FEDER SPRING
0063.000 72008-614.18 FEDER SPRING
0064.000 72008-614.19 FEDER SPRING
0065.000 72008-614.39 FEDER SPRING
0066.000 72008-614.41 FEDER SPRING
0067.000 72008-614.22 FEDER SPRING
0068.000 72008-614.21 FEDER SPRING
0069.000 72008-614.23 FEDER SPRING
0070.000 72008-614.24 FEDER SPRING
0071.000 72008-614.42 FEDER SPRING
0072.000 72008-417.78 DRUCKFEDER PRESSURE SPRING
0073.000 72008-614.27 FEDER SPRING
0081.000 72008-417.70 SCHRAUBE SCREW
0083.000 72008-418.43 SCHRAUBE SCREW
0084.000 72008-417.54 SCHRAUBE SCREW
0087.000 72008-614.46 SCHRAUBE SCREW
0102.000 72008-614.53 OELFANGSCHEIBE OIL STOP WASHER
0103.000 72008-614.36 SCHEIBE WASHER
0200.000 72008-614.50 LAUFWERK KPL. TAPE DRIVE ASSY
SACH-NR. / PART NO.: 72008-614.50
Explosionszeichnungen und Ersatzteillisten
Exploded Views and Spare Parts Lists
ALTERATIONS RESERVEDÄNDERUNGEN VORBEHALTEN
Cassettenlaufwerk
Cassette Drive Mechanism
CRF 4134
