CÂBLAGE TYPIQUE
47
Installation

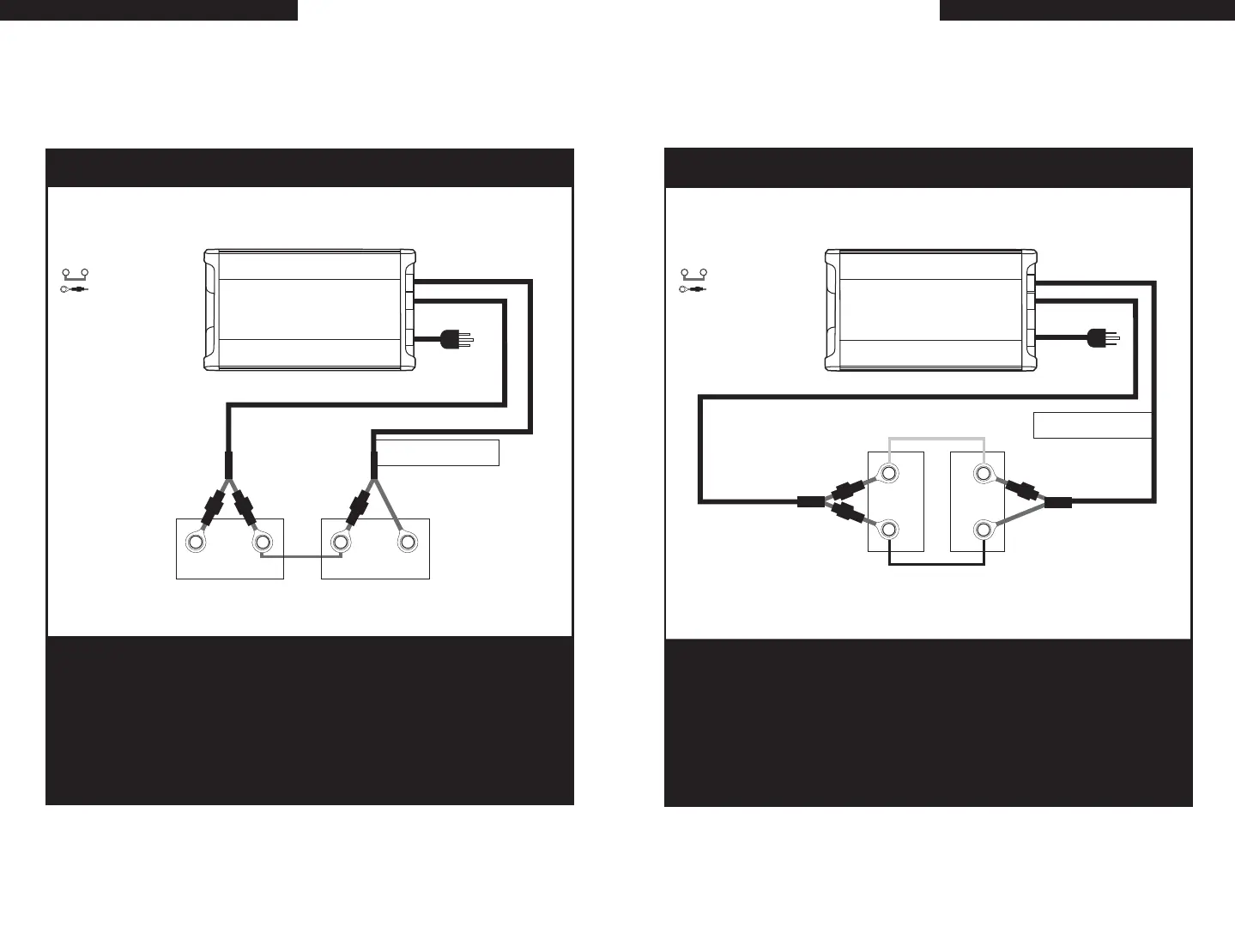

Deux batteries 12 V c.c. branchées en série avec une
barrette pour un propulseur électrique 24 V c.c.
Configuration avec (2) batteries 12 V c.c. branchées avec une barrette
de mise en série, conçue pour un propulseur électrique 24 V c.c.
Fig. 2 Chargeur ChargePro
™
double banc 4/4, 5/5 et 10/10 pour 2 batteries 12 V
Indique une barrette de mise en série
Remarque :
Indique un fusible
Vue du dessus
de la batterie
rouge noir rouge noir
++
__
câble 1
bat 1bat 2
câble 2
Pour une batterie de démarrage
moteur utiliser le câble 1
ChargePro
™
Chargeur double banc
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
48
CÂBLAGE TYPIQUE
Fig. 3 Chargeur ChargePro
™
double banc 4/4, 5/5 et 10/10 pour 2 batteries 12 V
Configuration conçue pour batteries 12 V c.c. de moteur de propulseur électrique
ou de servitude en parallèle
Installation
Vue du dessus de la batterie
+
_
+
_
rouge
noir
rouge
noir
bat 1 bat 2
câble 1
câble 2
Câble de pontage rouge
Câble de pontage noir
Pour une batterie de démarrage
moteur utiliser le câble 1
ChargePro
™
Chargeur double banc
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
Indique une barrette de mise en série
Remarque :
Indique un fusible
