Installation
Configuration avec (2) batteries 12 V c.c. conçue pour une batterie de démarrage de moteur
12 V c.c. et une batterie de moteur de propulseur électrique ou une batterie de servitude.

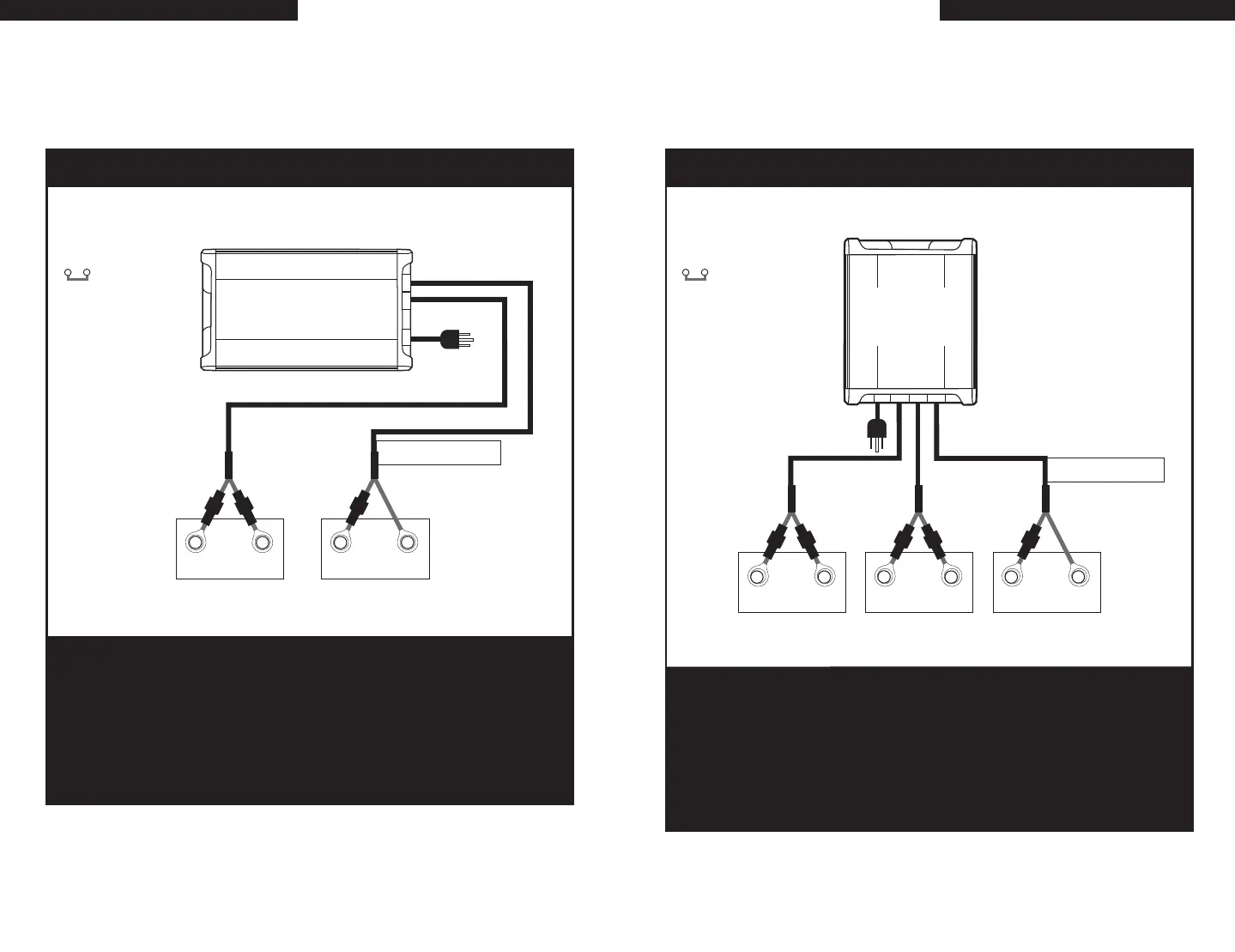

Fig. 4 Chargeur ChargePro
™
double banc 4/4, 5/5 et 10/10 pour 2 batteries 12 V
Vue du dessus
de la batterie
rouge noir rouge noir
++
__
câble 1
bat 1bat 2
câble 2
Batterie 12 V c.c. de
démarrage de moteur
Batterie 12 V c.c. de
propulseur électrique
ou de servitude
ChargePro
™
Chargeur double banc
CÂBLAGE TYPIQUE
49
Pour une batterie de démarrage
moteur utiliser le câble 1
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
Indique une barrette de mise en série
Remarque :
50
CÂBLAGE TYPIQUE
Installation
Batterie 12 V c.c. de
propulseur électrique
ou de servitude
Configuration typique conçue pour banc 12 V c.c. de propulseur électrique / de servitude
et 2 batteries de démarrage de moteur
Fig. 5 Chargeur ChargePro
™
triple banc 5/5/5 et 10/10/10 pour 3 batteries 12 V
Vue du dessus
de la batterie
rouge noir
+
_
rouge noir rouge noir
++
__
câble 1
bat 1bat 2bat 3
câble 2
câble 3
Batterie 12 V c.c.
de démarrage de
moteur
Batterie 12 V c.c.
de démarrage de
moteur
Pour une batterie de démarrage
moteur utiliser le câble 1
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
Indique une barrette de mise en série
Remarque :
ChargePro
™
Chargeur
triple banc
