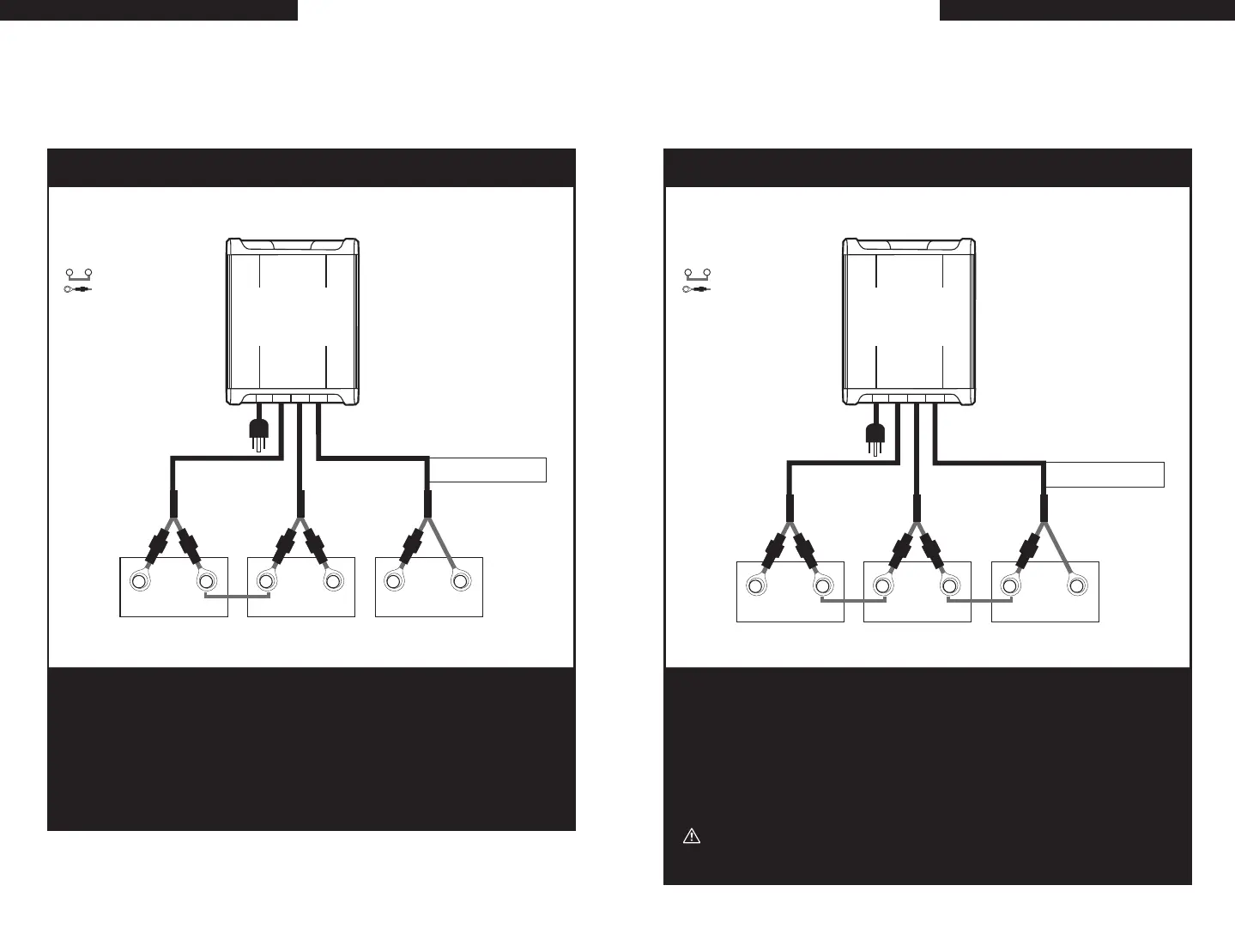

Trois batteries 12 V c.c. branchées en série avec deux
(2) barrettes pour un propulseur électrique 36 V c.c.
Configuration avec (3) batteries 12 V c.c. branchées avec (2) barrettes de mise en série,
conçue pour une batterie de propulseur électrique 36 V c.c.
Fig. 7 Chargeur ChargePro
™
triple banc 5/5/5 et 10/10/10 pour 3 batteries 12 V
Vue du dessus
de la batterie
rouge
noir
+
_
rouge
noir
rouge
noir
++
__
câble 1
bat 1bat 2bat 3
câble
2
câble
3
52
CÂBLAGE TYPIQUE
Installation
DANGER : RISQUE DE CHOC ÉLECTRIQUE
Ne pas toucher la partie de connecteur de sortie non isolée ou la borne de batterie non
isolée si 3 ou davantage de batteries sont connectées en série.
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
Indique une barrette de mise en série
Remarque :
Indique un fusible
Pour une batterie de démarrage
moteur utiliser le câble 1
ChargePro
™
Chargeur
triple banc
CÂBLAGE TYPIQUE
51
Deux batteries 12 V c.c. branchées en série
avec une barrette pour un propulseur électrique
24 V c.c.
Configuration avec (2) batteries 12 V c.c. branchées avec une barrette de mise en série, conçue pour
une batterie de propulseur électrique 24 V c.c. plus une batterie 12 V c.c. de démarrage de moteur
Fig. 6 Chargeur ChargePro
™
triple banc 5/5/5 et 10/10/10 pour 3 batteries 12 V
Vue du dessus
de la batterie
rouge
noir
+
_
rouge
noir
rouge
noir
++
__
câble 1
bat 1bat 2bat 3
câble
2
câble
3
Batterie 12 V c.c.
de démarrage de
moteur
Installation
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
Indique une barrette de mise en série
Remarque :
Indique un fusible
Pour une batterie de démarrage
moteur utiliser le câble 1
ChargePro
™
Chargeur
triple banc
