CÂBLAGE TYPIQUE
53
Configuration avec (3) batteries 12 V c.c. branchées avec une barrette de mise en
série, conçue pour une batterie de propulseur électrique 36 V c.c. plus une batterie
12 V c.c. de démarrage de moteur

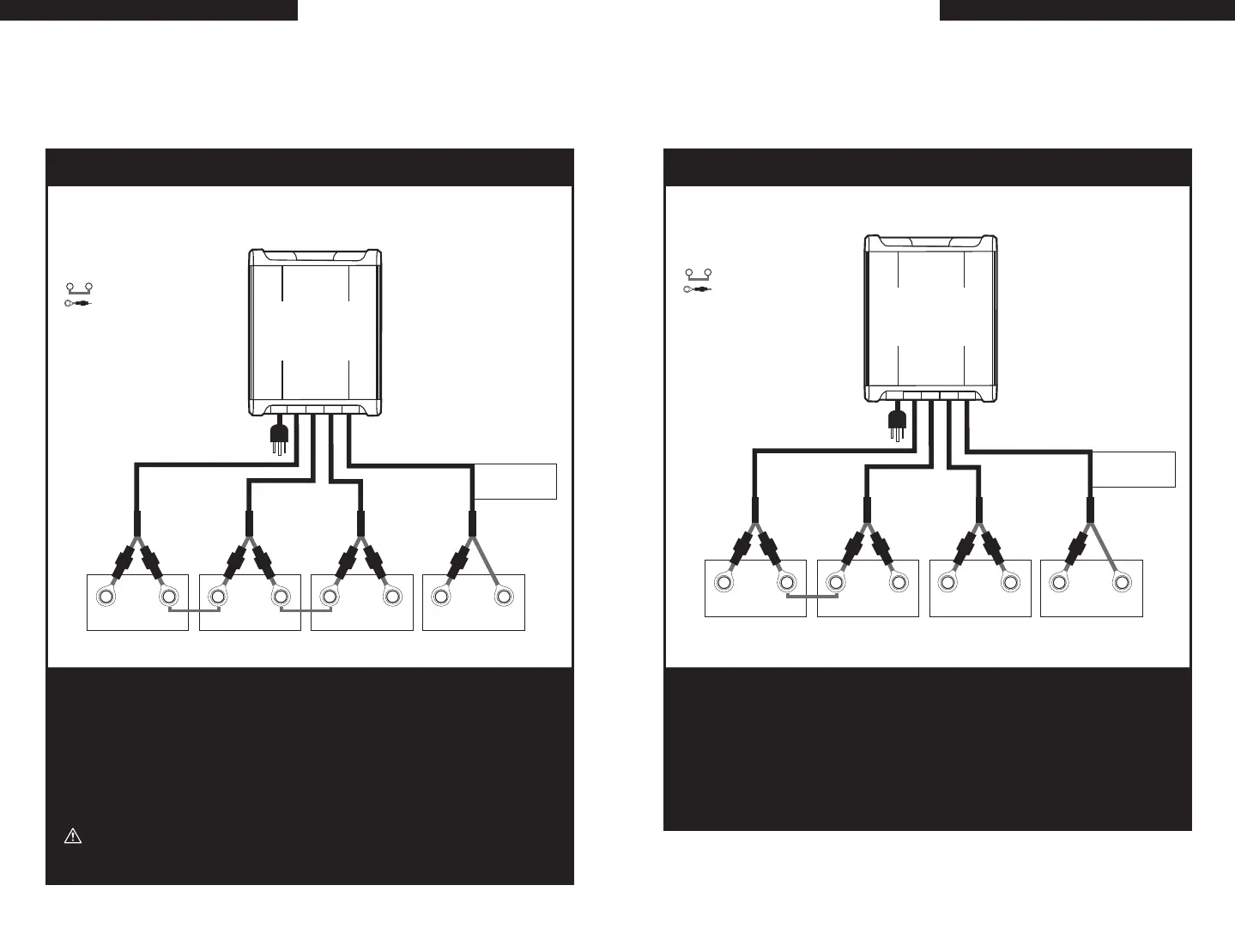

Fig.8 Chargeur ChargePro
™
quadruple banc 10/10/10/10 pour 4 batteries 12 V
Batterie 12 V c.c.
de démarrage de moteur
rouge
noir
+
_
rouge
noir
rouge
noir
++
__
câble 2
bat 2bat 3bat
4
câble
3
câble
4
rouge
noir
+
_
bat 1
câble 1
Trois batteries 12 V c.c. branchées en série avec deux
(2) barrettes pour un propulseur électrique 36 V c.c.
Installation
DANGER : RISQUE DE CHOC ÉLECTRIQUE
Ne pas toucher la partie de connecteur de sortie non isolée ou la borne de batterie non
isolée si 3 ou davantage de batteries sont connectées en série.
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
Indique une barrette de mise en série
Remarque :
Indique un fusible
Pour une batterie de
démarrage moteur
utiliser le câble 1
ChargePro
™
Chargeur
quadruple banc
54
CÂBLAGE TYPIQUE
Configuration typique conçue pour banc 24 V c.c. de propulseur électrique / de servitude
et 2 batteries de démarrage de moteur
Fig.9 Chargeur ChargePro
™
quadruple banc 10/10/10/10 pour 4 batteries 12 V
Batterie 12 V c.c.
de démarrage
de moteur
rouge
noir
+
_
rouge
noir
rouge
noir
++
__
câble 2
bat 2bat 3bat
4
câble
3
câble
4
rouge
noir
+
_
bat 1
câble 1
Batterie 12 V c.c.
de démarrage
de moteur
Installation
Lors du branchement de chaque câble gainé du chargeur de batterie, vérifier qu’il est branché seulement
à une batterie 12 V c.c.
et observer la polarité ainsi que les couleurs de tous les branchements.
Fil rouge = branchement de batterie + (positif)
Fil noir = branchement de batterie - (négatif)
Le fil noir ne doit jamais être branché à une borne munie de fils rouges.
Uniquement de fils noirs.
Important : La paire de fils rouge et noir à l’intérieur d’une même gaine de câble DOIT ALLER À LA
MÊME BATTERIE 12 V c.c..
Indique une barrette de mise en série
Remarque :
Indique un fusible
Pour une batterie de
démarrage moteur
utiliser le câble 1
Deux batteries 12 V c.c. branchées en série
avec une barrette pour un propulseur
électrique 24 V c.c.
ChargePro
™
Chargeur
quadruple banc
