GUTMANN Nivel 8000 ML - 11 Montage-Instructies Voor de Afzuigkap

NL
77
1
3
2
1 / 2 / 3

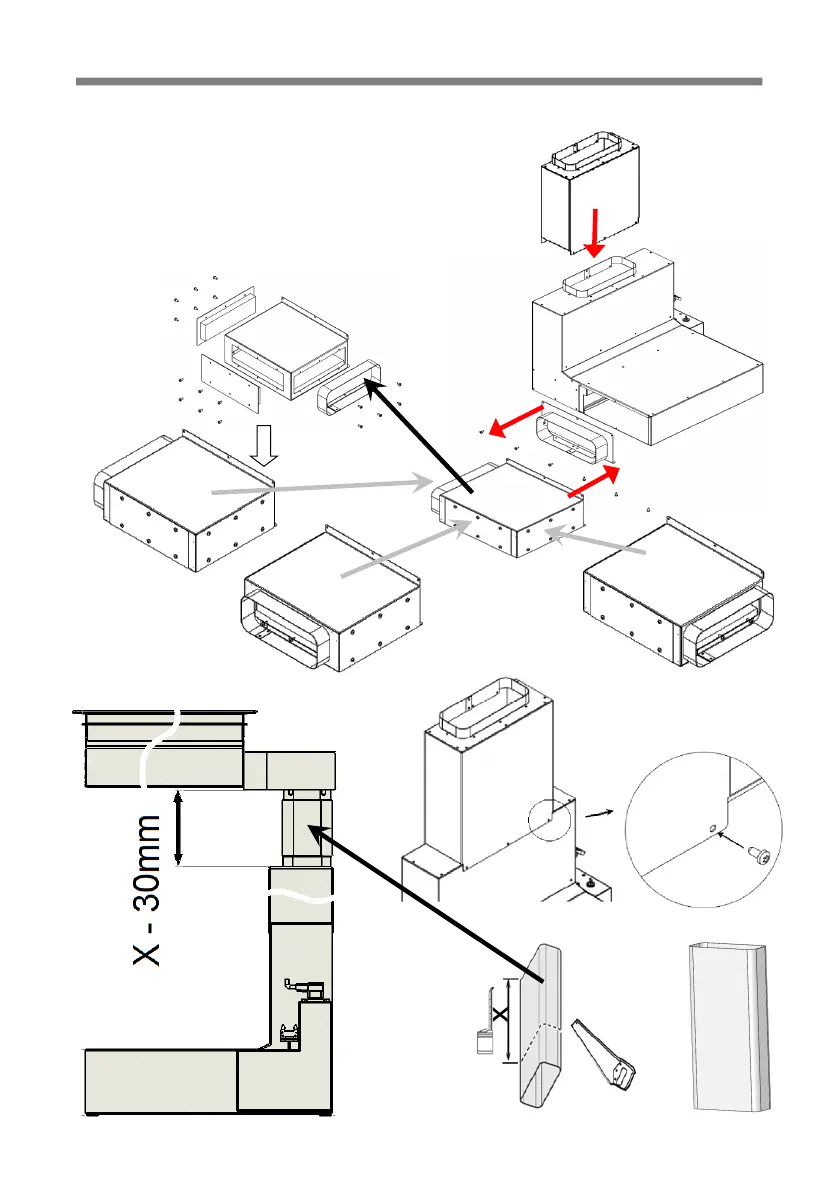

6. Monteer de ventilatormotor en de geluiddemper.
De geluiddemper voor afvoerlucht kan naar keu
ze links of rechts worden gemonteerd.
De opening voor afvoerlucht kan naar voren,
naar achteren of naar de zijkant wijzen.
Kort het Naber-kanaal af op een afstand van X-30 mm.
Motor B/C
- Version
11. MONTAGEHANDLEIDING – AFZUIGING:
6 × zelftappende schroef
art.nr.: 1745
