– 38 –
DE
3. MERKINTÄ

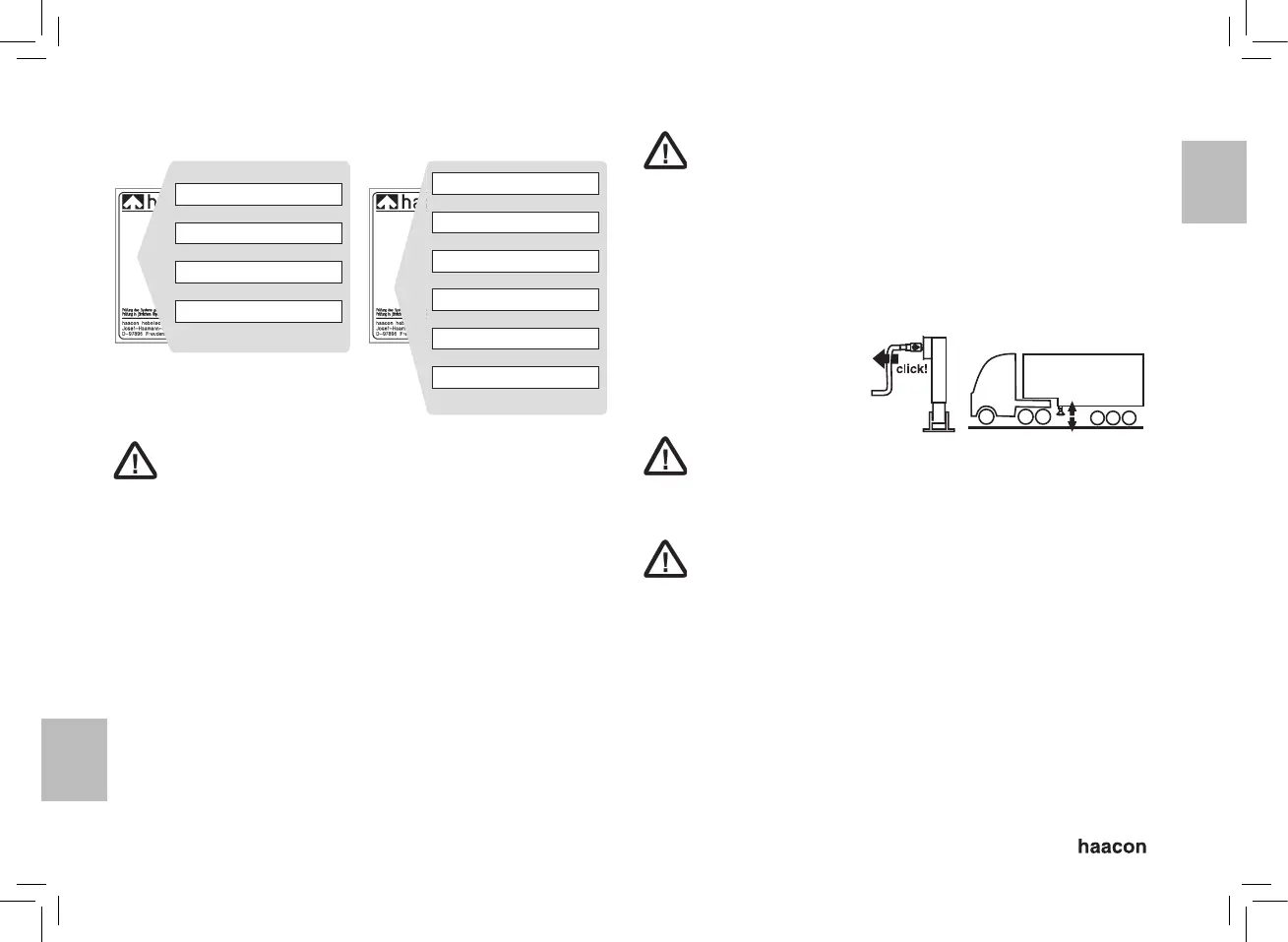

Tyyppikilpi S/DK, S/VK, S/DS Tyyppikilpi S/DZ
Typ S/DZ600-230410
Last/Stütze dyn. (Druck) 20 kN
Last/Stütze stat. (Druck) 50 kN
Last/Stütze dyn. (Zug) 20 kN
Last/Stütze stat. (Zug) 50 kN
Baujahr 20XX
Tilausnro, tuki
Sallittu dyn. (painatus)
Sallittu staat. (painatus)
Valmistusvuosi
Sallittu dyn. (juna)
Sallittu staat. (juna)
Typ S/DK870-230377
Hublast dyn. / Stütze 100 kN
statische Prüflast / Stütze 200 kN
Baujahr 20XX
Tilausnro, tuki
Sallittu nostokuormitus
Staatt. koetuskuormitus
Valmistusvuosi
4. ASENNUS
Lue käyttöohje ennen asennusta ja käyttöönottoa.
Ajoneuvojen hallinnasta annettuja Saksan ammattiliiton tapaturma-
nehkäisyohjeita sekä Saksan konesuojalakia (Maschinenschutzge-
setz) on noudatettava.
Karatukijalka on turvallisuuden kannalta tärkeä rakenneosa.
Sitä kuormitetaan voimakkaasti perävaunua kiinnitettäessä ja irrotetta-
essa. Asennukseen on siksi kiinnitettävä erityisen suurta huomiota.
Asennuksen saa teettää vain ammattihenkilöstöllä.
Karatukijalan liitäntä ja tuet on mitoitettava riittävästi ja kiinnitettävä
jännitteettömästi.
Suosittelemme vastimia kuorman poistamiseksi kiinnitysruuveista
kiinnityslevyn yläpuolella.
Karatukijalan valmistajan ja toimittajien takuu raukeaa, jos asennus on
suoritettu virheellisesti!
Karatukijalkaa maalattaessa on vaihteisto aina kytkettävä kuormitus-
vaihteelle, jotta kytkentäakselin uriin ei pääse maalia.
5. KÄYTTÖ
Kiellettyjä ovat:
– Ihmisten oleskelu vedettävän ajoneuvon alla.
– Ihmisten oleskelu vedettävän ajoneuvon päällä korkeussäädön
aikana.
Vaihteistolla varustetun karatukijalan ulos ajaminen
z Pysäköi vedettävä ajoneuvo kiinteälle, tasaiselle alustalle ja varmista
se poisvierimisen varalta (katso käyttöohje „Vedettävä ajoneuvo“).
z Tarkasta karatukijalka vaurioiden varalta, kunnosta tarvittaessa
ennen käyttöä.
Pikavaihteelle kytkeminen:
Vain karatukijalan nopea ulos- ja sisäänajo ilman
kuormaa, maavaran ylittämistä varten.
z Vedä kampiakselia kammella ulos, kunnes kytkentälukitus lukittuu.
– Kevyt kiertoliike helpottaa kytkentätapahtumaa.
z Aja karatukijalka ulos kampeamalla myötäpäivään.
Pikavaihteen vaihtaminen kuormitusvaihteelle, ennen
kuin jalka koskettaa maahan.
