Auf Lastgang schalten:
Zum Anheben und Absenken des beladenen und unbeladenen
Anhängefahrzeuges.
z Mit der Kurbel Kurbelwelle hineindrücken bis Schaltarretierung
einrastet.
– Eine leichte Drehbewegung erleichtert den Schaltvorgang.
z Im Lastgang Anhängefahrzeug auf die gewünschte Höhe anheben
und die Kurbelwelle im Lastgang belassen. Hubende beachten
(ansteigende Kurbelkraft)!
z Am Ende der Drehbewegung Kurbel langsam entlasten.Gefahr
durch Kurbelrückschlag.
Nach jedem Bedienungsvorgang Getriebe in den Last-
gang schalten. Kurbel immer gegen Verdrehen sichern.
Einfahren der Spindelstütze mit Getriebe
z Bedienung in umgekehrter Reihenfolge.
z Nach Ankuppeln Spindelstütze nur im Schnellgang vollständig
einfahren.
Hubende beachten (ansteigende Kurbelkraft)!
Nach jedem Bedienungsvorgang Getriebe in den Last-
gang schalten. Kurbel immer gegen Verdrehen sichern.

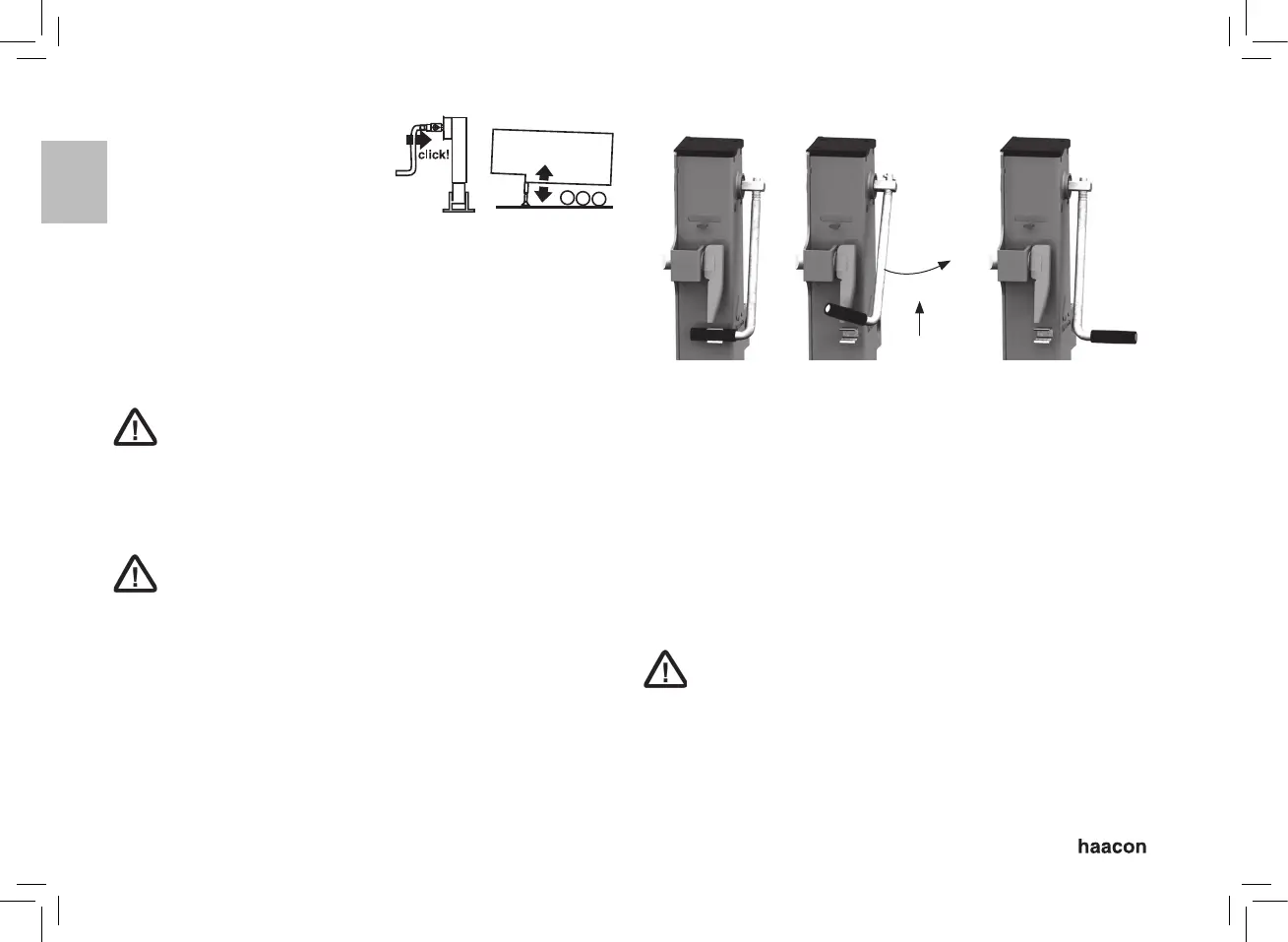

Aus / Einfahren der Spindelstütze ohne Getriebe:
Kurbel verriegelt


180°
Kurbel in
Arbeitsstellung
Ausfahren: Drehen der Kurbel im Uhrzeigersinn.
Einfahren: Drehen gegen den Uhrzeigersinn.
Bei Erreichen des Hubendes (ansteigender Kurbeldruck!) Kurbeln
einstellen, da Spindelstütze sonst beschädigt werden kann. Nach
Bedienen Kurbel immer verriegeln.
Schwenkstütze Typ S/DS:
Von Transportstellung in Arbeitsstellung schwenken:
z Sicherungsbolzen ziehen, Stütze in Arbeitsstellung schwenken und
mit Sicherungsbolzen arretieren.
Spindelstützen mit Fallhub
Spindelstützen mit Fallhub können durch Öffnen einer Verriegelung
(Steckbolzen, Federriegel) und herausziehen des Fallrohres verlän-
gert werden.
Achtung!
– Verriegelung nur in unbelastetem Zustand öffnen.
– Fallrohr stets am Bediengriff führen.
– Fallrohr nicht durch freien Fall in Endposition bringen.
– Kein Aufenthalt von Personen im Gefahrenbereich
– In Endposition Verriegelung sicher einrasten.
